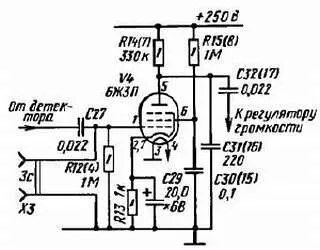

Рис. 243. Каскад предварительного усиления звуковой частоты

В таком каскаде начальное смещение на управляющей сетке лампы создается автоматически падением напряжения на катодном резисторе R13. Конденсатор С29, шунтирующий этот резистор, устраняет отрицательную обратную связь по переменному току, снижающую усилительные свойства каскада.

При подключении к разъему Х3 пьезокерамического звукоснимателя и проигрывании грампластинки на резисторе R12 создается переменное напряжение звуковой частоты, которое усиливается лампой. Усиленный сигнал снимается с нагрузочного резистора R14 и далее через разделительный конденсатор С32 поступает на регулятор громкости.

Закончив переделку приемника, испытай сначала его усилитель 3Ч, проигрывая грампластинку. Затем, подключив антенну и заземление, настрой приемник на какую-либо радиостанцию в любом диапазоне и подстрой контуры фильтров промежуточной частоты, а затем займись сопряжением контуров преобразователя. На это время проводник цепи АРУ, идущий от управляющих сеток ламп V1 и V2 к резистору R10, временно переключи на заземленную панель шасси. А когда наладишь приемник, восстановишь эту цепь — приемник станет работать с системой АРУ.

Приступая к настройке и сопряжению контуров, антенну можешь подключить непосредственно к незаземленным статорным пластинам конденсатора С6 настройки входных контуров. Этим ты усилишь связь антенны с преобразователем частоты. Если на каком-то из диапазонов прием сигналов станций не получается, причиной тому неправильное включение выводов катушек гетеродина, из-за чего он не возбуждается. В этом случае надо поменять местами включение выводов катушки гетеродина неработающего диапазона.

Если же преобразователь или усилитель ПЧ вообще не работает, неполадки ищи с помощью пробников и измерительных приборов.

А если ламповый супергетеродин простейшего варианта (по схеме на рис. 237) вообще не подает признаков «жизни»? В таком случае раздели приемник символически на составляющие его части и, пользуясь пробниками и измерительными приборами, в каждой из них ищи неисправности.

Сначала удали из приемника все лампы, кроме сигнальной, включи питание и сразу же измерь напряжение на выходе фильтра выпрямители. Это напряжение должно соответствовать или быть близким указанному на принципиальной схеме приемника. Если оно мало, то отключи от выпрямителя плюсовой проводник цени питания анодов и экранирующих сеток ламп и снова измерь напряжение. Если и теперь напряжение мало или совсем его нет, значит, неисправность надо искать в деталях и цепях самого блока питания. В случае появления на выходе выпрямителя нормального напряжения после временного отключения от него проводника анодно-экранных цепей ламп, значит, в этих цепях надо искать короткозамкнутый участок или пробитый конденсатор.

Затем вставь в панельки все лампы. При этом напряжение на выходе выпрямителя несколько снизится. Коснись отверткой вывода управляющей сетки детекторной лампы. В динамической головке должен появиться громкий звук низкого тона (фон переменного тока), являющийся признаком работоспособности тракта звуковой частоты приемника.

Работоспособность радиочастотного каскада проверяй путем измерения напряжений на электродах его лампы, а входной контур на роботу его как контура детекторного приемника с (помощью универсального пробника).

Так, постепенно переходя от выхода ко входу, ты проверишь каждую часть приемника. В этом деле многое зависит от тебя самого. Если ты хорошо усвоил назначение каждой детали, работу каждого каскада и приемника в целом, ты успешно справишься с этой задачей.

* * *

Супергетеродин, будь он транзисторным или ламповым — безразлично, относится к приемникам повышенной сложности. Однако он будет чувствительным и селективным только в том случае, когда хорошо сопряжены входной и гетеродинный контуры по всему диапазону и тщательно настроены фильтры промежуточной частоты. А это не всегда удается сделать, не имея генератора стандартных сигналов, чувствительного индикатора выхода и некоторых других измерительных приборов. Но такие приборы есть в радиошколах и спортивно-технических клубах ДОСААФ, радиолабораториях станций и клубов юных техников, Домов и Дворцов пионеров и школьников. И если ты обратишься туда за помощью, тебе ее окажут.

Однажды, проводя занятия радиокружка, я попросил ребят вспомнить и назвать автоматически действующие устройства и приборы, с которыми им приходится встречаться дома. Любые: тепловые, механические, электрические, электронные. Поначалу кое-кто даже растерялся: автоматы на заводах — понятно, а дома?

Однако это было временным замешательством. Назвали массу вещей и систем, содержащих элементы автоматики: авторучка, часы, центральное отопление, водопроводный вентиль, электрохолодильник, сливной бачок туалетной комнаты, электросчетчик, электрозвонок, барометр, регулятор нагрева электроутюга, плавкий предохранитель электросети и многое другое. Да, все это автоматы, своеобразные роботы. Взять хотя бы плавкий предохранитель. Стоит превысить ток, на который он рассчитан, как он тут же накалится и расплавится — перегорит. А если вспомнить различные детские игрушки — каталки с заводными и электрическими двигателями, игры-аттракционы? В них ведь тоже заложена автоматика. Еще больше автоматики ты можешь увидеть в школе, особенно в мастерских и физическом учебном кабинете, на улице, в кинотеатре…

А какие электромеханические и электронные автоматы, полезные для дома, школы, можно сделать своими руками? Вот об этом-то и пойдет разговор в этой беседе.

Но прежде поговорим об электрических датчиках и электромагнитных реле, являющихся важнейшими элементами электронной автоматики. Начнем с фотоэлементов приборов, преобразующих световую энергию в электрическую.

Честь изобретения фотоэлемента принадлежит русскому ученому Александру Григорьевичу Столетову .

Будучи профессором физики Московского университета, А. Г. Столетов в 1888 г. провел такой опыт (рис. 244).

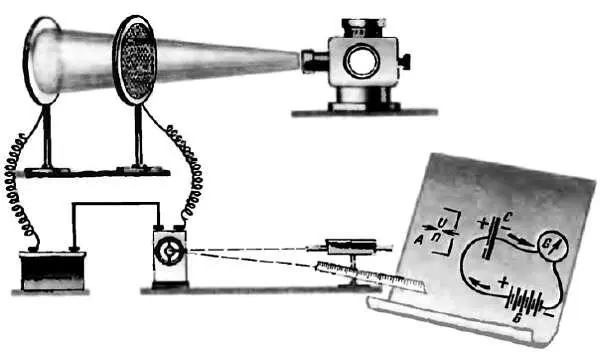

Рис. 244. Опытная установка А. Г. Столетова(справа рисунок из его сочинения, на котором А— дуговой фонарь; Б— батарея; С— два плоскопараллельных диска; G— гальванометр)
