Оно будет мало и в том случае, если закодированные кнопки нажимать не в той последовательности. А если при попытке подбора кода будет нажата хотя бы одна из нескольких кнопок, заряженные конденсаторы тут же разрядятся через диоды V1-V3.

Конструкция замка показана на рис. 265.

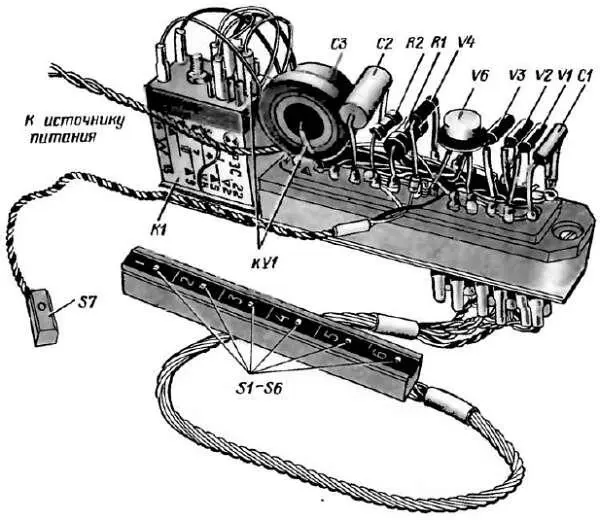

Рис. 265. Монтаж электронной части кодового замка

Все детали, кроме кнопок, смонтированы на гнездовой части штепсельного разъема, являющейся одновременно и кодировочной колодкой замка. Штепсельная часть этого разъема распилена поперек на части, образующие двухполюсные штепсельные вилки разъемов Х1-Х6.

Для замка использованы: транзистор с коэффициентом h 21Э не менее 20; электромагнитное реле типа РЭС-22 (паспорт РФ4.500.163); конденсаторы С1 и C3 - K53-1, С3 — ЭТО (можно заменить конденсатором К50-6); резисторы R1 и R2-MЛT; кнопки — микровыключателем КМ 1–1. Транзистор МП26 можно заменить аналогичным ему транзистором МП25, диоды Д220 — диодами Д219 с любым буквенным индексом. Кнопки могут быть любой конструкции, в том числе самодельными.

Электромагнит сделан из низкочастотного дросселя фильтра выпрямителя лампового радиоприемника (или телевизора). Обмотка дросселя должна иметь сопротивление постоянному току 20–25 Ом. Конструкция передельного магнитопровода дросселя (без каркаса с обмоткой) показана на рис. 266.

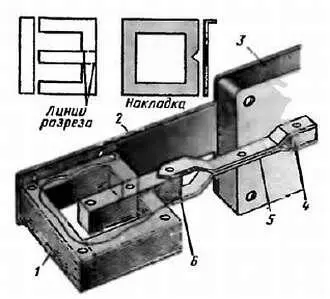

Рис. 266. Конструкция магнитопровода электромагнита кодового замка

Пакет Ш-образных пластин распилен по штриховым линиям. Его средняя часть используется как якорь 6 , а боковые части и набор замыкающих пластин в качестве магнитопровода 1 тягового электромагнита. Части магнитопровода скреплены вместе с помощью металлических накладок и заклепок. Чтобы внутри каркаса с обмоткой, находящейся в магнитопроводе, якорь мог перемещаться без заметного трения, в его наборе на 4–5 пластин меньше, чем в наборе магнитопровода. Якорь электромагнита соединяют с ручкой защелки 4 дверного замка 3 тягой 5 из двух склепанных вместе полосок листовой стали толщиной 0,5–1 мм. Магнитопровод вместе с обмоткой крепят на стальной пластине 2 толщиной 2–2,5 мм, которую подкладывают под дверной замок и вместе с ним укрепляют на двери. Такой электромагнит при включении потребляет ток около 1 А. На такой ток должны быть рассчитаны и диоды выпрямителя, питающего этот вариант кодового замка.

Налаживание замка сводится к подбору резистора R2. Его сопротивление должно быть таково, чтобы при правильно набранном коде создающееся на нем падение напряжения заряжало конденсаторы памяти до напряжения четкого срабатывания электромагнитного реле. В то же время при нажатии только двух кнопок, соответствующих первой и третьей цифрам установленного кода, реле не должно срабатывать.

Где наиболее целесообразно установить кодовый замок? Лучше всего, пожалуй, на двери комнаты, где занимается технический кружок. Это, во-первых, интересно, и, во-вторых, удобно — каждый кружковец, зная код на день занятия, входит в комнату, не отвлекая от дела других.

Конструкция этого варианта кодового замка может быть, конечно, иной — все зависит от имеющихся деталей, творческой смекалки конструктора и, кроме того, от того, где предполагается его устанавливать. В любом случае электронную часть замка вместе с копировочной колодкой и выпрямителем можно смонтировать на одной общей плате подходящих размеров — гнездовой частью кодировочной колодки могут служить ламповые панельки, а штырьковыми частями разъемов — объединенные попарно отрезки медной луженой проволоки. Общее число разъемов и кнопок может быть не шесть, как в описанном замке, а больше, что значительно усложнит попытку подбора кода.

Для выпрямителя потребуется трансформатор мощностью 40–50 Вт, понижающий напряжение электроосветительной сети до 17–18 В при токе не менее 1 А. После двухполупериодного выпрямления напряжение вторичной обмотки и сглаживания пульсации выпрямленного напряжения на электронной части замка будет 24–25 В. О расчете самодельного сетевого трансформатора блока питания я рассказывал в одиннадцатой беседе.

Диоды выпрямителя, включаемые по мостовой схеме, могут быть серий КД202, КД206, Д242, Д243. Можно также использовать выпрямительный блок средней мощности КЦ402 или КЦ403 с буквенными индексами А-Е, что упростит монтаж выпрямителя. Электролитический конденсатор, сглаживающий пульсации выпрямленного напряжения, может быть емкостью 500-1000 мкФ на номинальное напряжение 50 В.

В футляре электронной части, сделанном из толстой фанеры, обязательно надо предусмотреть отверстие, прикрываемое крышкой или дверцей, необходимое для доступа к кодировочной колодке при смене кода.

Кодовые кнопки могут быть любыми. Важно лишь, чтобы их контакты надежно замыкались и размыкались без заеданий. Монтировать их желательно на одной общей планке и прикрыть сверху защитным кожухом с отверстиями против нажимных кнопок.

Ты правильно поступишь, если сначала подберешь все необходимые радиодетали, сделаешь электромагнит и, если надо, трансформатор выпрямителя, смонтируешь и испытаешь электронную часть на макетной панели и только после этого приступишь к окончательной сборке кодового замка. Если подобранный трансформатор окажется массивным, то блок питания, выполненный в виде самостоятельной конструкции, целесообразно укрепить на стене возле дверного проема и соединить его двухпроводным гибким кабелем с электронной частью и электромагнитом, размещенными на внутренней стороне двери.

* * *

Те приборы и устройства, с которыми я познакомил тебя в этой беседе, всего лишь небольшая часть примеров обширнейшей области техники — автоматики. И разговор о ней не окончен — он будет продолжен в следующей беседе, а также в беседе, посвященной телеуправлению моделями.

Мультивибраторами называют электронные устройства, генерирующие электрические колебания, близкие по форме к прямоугольной. Спектр колебаний, генерируемых мультивибратором, содержит множество гармоник — тоже электрических колебаний, но кратных колебаниям основной частоты, что и отражено в его названии: «мульти» — много, и вибро» — колеблю. Именно такой генератор я рекомендовал тебе в восьмой беседе использовать в качестве источника электрических сигналов.
