Допустим, что через некоторое время после включения питания закрытым оказался транзистор V2, а открытым — транзистор V1. С этого момента конденсатор С1 начинает разряжаться через открытый транзистор V1, сопротивление участка эмиттер-коллектор которого в это время мало, и резистор R2. По мере разрядки конденсатора С1 положительное напряжение на базе закрытого транзистора V2 уменьшается. Как только конденсатор полностью разрядится и напряжение на базе транзистора V2 станет близким нулю, в коллекторной цепи этого, теперь уже открывающегося транзистора появляется ток, который воздействует через конденсатор С2 на базу транзистора V1 и понижает отрицательное напряжение на ней. В результате ток, текущий через транзистор V1, начинает уменьшаться, а через транзистор V2, наоборот, увеличиваться. Это приводит к тому, что транзистор V1 закрывается, а транзистор V2 открывается. Теперь начнет разряжаться конденсатор С2, но через открытый транзистор V2 и резистор R3, что в конечном итоге приводит к открыванию первого и закрыванию второго транзисторов и т. д. Транзисторы все время взаимодействуют, в результате чего мультивибратор генерирует электрические колебания.

Частота колебаний мультивибратора зависит как от емкости конденсаторов связи, что тобой уже проверено, так и от сопротивления базовых резисторов, в чем ты можешь убедиться сейчас же.

Попробуй, например, базовые резисторы R2 и R3 заменить резисторами больших сопротивлении. Частота колебаний мультивибратора уменьшится. И наоборот, если их сопротивления будут меньше, частота колебаний увеличится.

Еще один опыт: отключи верхние (по схеме) выводы резисторов R2 и R3 от минусового проводника источника питания, соедини их вместе, а между ними и минусовым проводником включи реостатом переменный резистор сопротивлением 30–50 кОм. Поворачивая ось переменного резистора, ты в довольно широких пределах сможешь изменять частоту колебаний мультивибраторов.

Примерную частоту колебаний симметричного мультивибратора можно подсчитать по такой упрощенной формуле: f ~= 700/( RC), где f — частота в герцах, R — сопротивления базовых резисторов в килоомах, С — емкости конденсаторов связи в микрофарадах. Пользуясь этой упрощенной формулой, подсчитай, колебания каких частот генерировал твой мультивибратор.

Вернемся к исходным данным резисторов и конденсаторов опытного мультивибратора (по схеме на рис. 268, а ). Конденсатор С2 замени конденсатором емкостью 2–3 мкФ, в коллекторную цепь транзистора V2 включи миллиамперметр и, следя за его стрелкой, изобрази графически колебания тока, генерируемые мультивибратором. Теперь ток в коллекторной цепи транзистора V2 будет появляться более короткими, чем раньше, импульсами (рис. 268, в ). Длительность импульсов t п будет примерно во столько же раз меньше пауз между импульсами t п , во сколько уменьшилась емкость конденсатора С2 по сравнению с его прежней емкостью.

А теперь тот же (или такой) миллиамперметр включи в коллекторную цепь транзистора V1. Что показывает измерительный прибор? Тоже импульсы тока, но их длительность значительно больше пауз между ними (рис. 268, г ).

Что же произошло? Уменьшив емкость конденсатора С2, ты нарушил симметрию плеч мультивибратора — он стал несимметричным. Поэтому и колебания, генерируемые им, стали несимметричными: в коллекторной цепи транзистора V1 ток появляется относительно длинными импульсами, в коллекторной цепи транзистора V2 — короткими. С «Выхода 1» такого мультивибратора можно снимать короткие, а с «Выхода 2» — длинные импульсы напряжения. Временно поменяй местами конденсаторы C1 и С2. Теперь короткие импульсы напряжения будут на «Выходе 1», а длинные — «на Выходе 2».

Сосчитай (по часам с секундной стрелкой), сколько электрических импульсов в минуту генерирует такой вариант мультивибратора. Около 80. Увеличь емкость конденсатора С1, подключив параллельно ему второй электролитический конденсатор емкостью 20–30 мкФ. Частота следования импульсов уменьшится. А если, наоборот, емкость этого конденсатора уменьшать? Частота следования импульсов должна увеличиваться.

Есть, однако, иной способ регулирования частоты следования импульсов — изменением сопротивления резистора R2: с уменьшением сопротивления этого резистора (но не менее чем до 3–5 кОм, иначе транзистор V2 будет все время открыт и автоколебательный процесс нарушится) частота следования импульса должна возрастать, а с увеличением его сопротивления, наоборот, уменьшаться. Проверь опытным путем — так ли это? Подбери резистор такого номинала, чтобы число импульсов в 1 мин составляло точно 60. Стрелка миллиамперметра будет колебаться с частотой 1 Гц. Мультивибратор в этом случае станет как бы электронным механизмом часов, отсчитывающих секунды.

Если бы я попытался только перечислить, где и как используются автоколебательные симметричные и несимметричные мультивибраторы, для этого потребовалось бы несколько страниц. Нет, пожалуй, такой отрасли радиотехники, электроники, автоматики, импульсной или вычислительной техники, где бы такие генераторы не применялись. В этой беседе я приведу несколько примеров практического использования их применительно к твоему творчеству. Сейчас же хочу познакомить тебя с еще одной разновидностью мультивибратора.

Такой мультивибратор генерирует импульсы тока (или напряжения) при подаче на его вход запускающих сигналов от другого источника, например от автоколебательного мультивибратора.

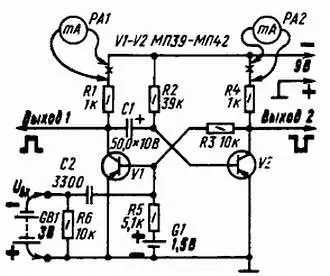

Чтобы автоколебательный мультивибратор, опыты с которым ты уже проводил в этой беседе (по схеме на рис. 268, а ), превратить в мультивибратор ждущий, надо сделать следующее: конденсатор С2 удалить, а вместо него между коллектором транзистора V2 и базой транзистора V1 включить резистор (на рис. 269 — R3) сопротивлением 10–15 кОм; между базой транзистора V1 и заземленным проводником включить последовательно соединенные элемент 332 (G1) и резистор сопротивлением 4,7–5,1 кОм (R5), но так, чтобы с базой соединялся (через R5) положительный полюс элемента; к базовой цепи транзистора V1 подключить конденсатор (на рис. 269 — С2) емкостью 1–5 тыс. пФ, второй вывод которого будет выполнять роль контакта входного управляющего сигнала.

Рис. 269. Опытный ждущий мультивибратор

Исходное состояние транзистора V1 такого мультивибратора — закрытое, транзистора V2 — открытое. Проверь — так ли это? Напряжение на коллекторе закрытого транзистора должно быть близким к напряжению источника питания, а на коллекторе открытого транзистора — не превышать 0,2–0,3 В. Затем в коллекторную цепь транзистора V1 включи миллиамперметр на ток 10–15 мА и, наблюдая за его стрелкой, включи между контактом U вх и заземленным проводником, буквально на мгновение, один-два элемента 332, соединенные последовательно (на схеме GB1) или батарею 3336Л. Только не перепутай: отрицательный полюс этого внешнего электрического сигнала должен подключаться к контакту U вх . При этом стрелка миллиамперметра должна тут же отклониться до значения наибольшего тока коллекторной цепи транзистора, застыть на некоторое время, а затем вернуться в исходное положение, чтобы «ждать» следующего сигнала.
