Секрет этого аттракциона магнитный выключатель питания S1. Его конструкция показана на рис. 273, г . В жестяной обойме 1 находится пластинка 2 , которая под действием собственной массы прижимается к контакту 3 выключателя. Правый конец пластинки 2 легко поднимается под действием поля постоянного магнита и размыкает цепь питания мультивибраторов. Если магнит убрать, пластинка упадет на контакт, замкнет цепь питания и щенок начнет скулить.

Детали самого выключателя находятся перед носом фигурки щенка и закрыты тонким гетинаксом 4 . Магнит замаскирован в блюдце. Левый конец пластинки служит противовесом и облачает работу магнита. Для уменьшения трения эта замыкающая пластинка свободно лежит на шпильке обоймы, не имея с ней механической связи.

В качестве выключателя питания можно использовать геркон герметизированные контакты, замыкающиеся под действием магнитного поля. Он должен быть переключающего типа. С применением геркона «реакция» щенка несколько возрастет.

«Утка с утятами».На подставке, верхняя пластмассовая панель которой имитирует гладь воды, как бы плывут гуськом и перекликаются утка с утятами (рис. 274). Голос утки грубее, утят — нежнее.

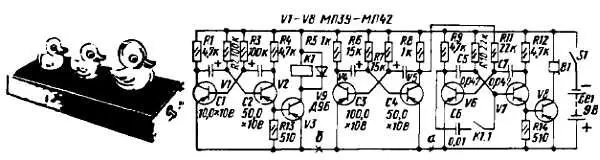

Рис. 274. Внешний вид и принципиальная схема «Утка с утятами»

Игрушка представляет собой три взаимно-связанных мультивибратора. Симметричный мультивибратор на транзисторах V6 и V7, генерирующий колебания частотой 800-1000 Гц, является основным. А мультивибратор на транзисторах V4 и V5 несимметричный. Генерируя короткие импульсы с паузами длительностью 2–2,5 с, он выполняет роль электронного выключателя, управляющего работой основного мультивибратора. Происходит это следующим образом. Во время пауз, когда транзистор V5 закрыт и сопротивление его участка эмиттер-коллектор большое, верхний (по схеме) вывод резистора R11 в базовой цепи транзистора V6 через резистор R8 соединен с минусовым проводом источника питания. В эти промежутки времени основной мультивибратор генерирует колебания звуковой частоты, которые усиливаются транзистором V8 и преобразуются телефоном В1 в звуковые колебания Во время же коротких импульсов, когда транзистор V5 открывается, резистор R11 через малое сопротивление открытого транзистора оказывается соединенным с плюсовым проводом источника питания и генерация основного мультивибратора срывается. В результате звук прерывается с частотой следования импульсов второго мультивибратора.

Третий мультивибратор, в котором работают транзисторы V1 и V2, генерирует сравнительно длинные (4–5 с) импульсы с относительно короткими паузами между ними. Во время прихода импульсов электромагнитное реле К1, включенное в коллекторную цепь транзистора V3, срабатывает, его контакты К1.1, замыкаясь, подключают параллельно конденсатору С5 конденсатор С6. В результате основной мультивибратор становится несимметричным, тон прерывистого звука в телефоне В1 (капсюль ДЭМ-4М), включенном в коллекторную цепь транзистора V8, изменяется, чем и достигается имитация голосов утки и утят.

Источником питания игрушки могут быть две батареи 3336Л, соединенные последовательно, батарея «Крона» или аккумуляторная батарея 7Д-0,1. Электромагнитное реле К1 — типа РСМ-2 (паспорт Ю.171.81.31) или другое малогабаритное, срабатывающее при напряжении 6–8 В. Коэффициент h 21Э транзисторов практически не имеет существенного значения и может быть в пределах от 15 до 80.

Налаживание игрушки сводится к проверке работы мультивибраторов. Чтобы проверить основной мультивибратор, временно отключи два других, разорвав, например, плюсовой проводник цепи питания в точке а (см. схему). При этом звук должен быть непрерывным. А если точку соединения резисторов R11 и R8 соединить с общим заземленным проводником, звук должен пропасть. Затем, отключив только третий мультивибратор (разорви временно общий проводник в точке б ), проверь совместную работу первых двух мультивибраторов. Теперь звук должен стать прерывистым, а после включения третьего мультивибратора — имитирующим кряканье уток.

«Кот-лакомка».На небольшой подставке, слегка наклонив голову, сидит белый, с бантом на шее кот (рис. 275). Если к его носу поднести кусочек вареного мяса, колбасы или сыра, кот тут же начинает сверкать глазами и, как бы прося лакомый кусочек, мяукать.

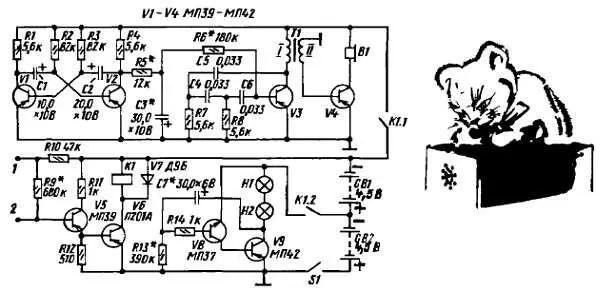

Рис. 275. Принципиальная схема и внешний вид « Кота-лакомки»

Электронная часть этой игрушки состоит из трех блоков: генератора «Мяу» на транзисторах V1-V4, усилителя тока на транзисторах V5 и V6 и генератора световых импульсов на транзисторах V7 и V8, имитирующего мигание глаз. Генератор «Мяу» в свою очередь состоит из мультивибратора на транзисторах V1 и V2, генерирующего колебания с периодом примерно 3 с, и RC-генератора на транзисторе V3, генерирующего колебания звуковой частоты около 800 Гц. RC-генератор возбуждается и создает с частотой первого генератора чередующиеся пачки плавно увеличивающихся по амплитуде и тут же затухающих колебаний звуковой частоты. Эти колебания усиливаются транзистором V4 и преобразуются телефоном В1 (капсюль ДЭМ-4М) в звуковые колебания, воспринимаемые как звуки мяукающего кота. Генератор «Мяу» начинает работать при включении питания контактами К1.1 электромагнитного реле К1.

Генератор световых импульсов, представляющий собой несимметричный мультивибратор на транзисторах разной структуры (V8 — n-p-n ; V9 — p-n-p ), генерирует колебания с периодом около 3 с. Через такие промежутки времени вспыхивают и гаснут лампочки Н1 и Н2 (глаза кота), являющиеся нагрузкой транзистора V9. Включается генератор при замыкании контактов К1.2 того же реле К1.

Секрет игрушки кроется в контактах 1 и 2 на входе усилителя тока, в котором работают транзисторы V5 и V6. Эти контакты — отрезки тонкой неизолированной проволоки, тщательно замаскированные на мордочке кота. При замыкании их кусочком мяса (можно, разумеется, просто ваткой, смоченной подсоленной водой) сопротивление этого «лакомства» шунтирует резистор R9, резко повышая отрицательное напряжение на базе транзистора V5. Увеличивающийся при этом ток базы усиливается транзисторами V5 и V6, в результате чего срабатывает реле К1, которое контактами К1.1 замыкает цепь питания генератора «Мяу», а контактами К1.2 — цепь питания генератора световых импульсов. Резистор R10 ограничивает токи базовых цепей транзисторов V5 и V6 при случайном замыкании контактов 1 и 2 .
