Блоки игрушки смонтированы в фанерном ящике-подставке. Капсюль ДЭМ-4М (В1) находится против задрапированных отверстии в передней стенке подставки. Лампочки Н1 и Н2 (глаза) рассчитаны на напряжение 1 В и ток накала 75 мА; контакты 1 и 2 «различителя запаха» вмонтированы в голову кота и соединены с генератором световых импульсов и входом усилителя тока отрезками многожильного изолированного провода.

Трансформатор Т1 генератора «Мяу» — межкаскадный трансформатор транзисторного приемника. Реле К1 типа PC-13 (паспорт РС4.523.017), пружинные контакты которого ослаблены, чтобы реле срабатывало при напряжении источника питания 6–8 В. Коэффициент h 21Э транзисторов может быть 30–60.

Блок питания игрушки образуют две соединенные последовательно батареи GB1 и GB2 (3336Л). Генератор световых импульсов питается от одной батареи GB2.

Нарастание и спад звука генератора «Мяу» определяются сопротивлениями резисторов R5, R6 и емкостью конденсатора С3, а высота и тембр звука — емкостями конденсаторов С4, С6 и сопротивлениями резисторов R7 и R8. Частоту миганий глаз, соответствующую частоте звуковых сигналов игрушки, можно установить подбором резистора R13 и конденсатора С7.

Сопротивление резистора R9 в базовой цепи транзистора V5 должно быть таким, чтобы при разомкнутых контактах 1 и 2 коллекторный ток покоя транзистора V6 был немного меньше тока отпускания реле К1. Вообще же этого резистора может и не быть.

В генераторе световых импульсов можно также применить лампочки накаливания от карманного фонаря (3,5 В х 0,26 А) и питать его, как и генератор «Мяу», от всей батареи 9 В. В этом случае реле К1 может быть с одной группой нормально разомкнутых контактов (например, РЭС-10), которые включали бы одновременно оба генератора. Тогда во втором каскаде усилителя целесообразно использовать транзистор МП42, а в генераторе световых импульсов — транзистор ГТ402 (или любой другой средней или большой мощности структуры р-n-р ).

Электронные качели.Внешний вид этой забавной игрушки-сувенира, предложенной читателям журнала «Радио» московским радиолюбителем Б. Федотовым , и схему, дающую представление о ее действии, ты видишь на рис. 276.

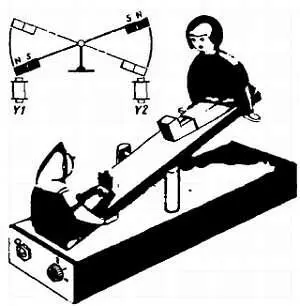

Рис. 276. Электронные качели

Принцип ее работы основан на взаимодействии полей постоянных магнитов и электромагнитов. Постоянные магниты укреплены на подвижной части игрушки — перекладине качелей, а электромагниты Y1 и Y2, питающиеся пульсирующим током, снизу игрушки, против постоянных магнитов. Когда в обмотке электромагнита появляется ток, вокруг ее магнитопровода возникает магнитное поле, которое в зависимости от направления тока в обмотке или притягивает к себе постоянный магнит, а вместе с ним и подвижную часть игрушки, или наоборот, отталкивает. В результате игрушка «оживает» — фигурки человечков, сидящие на перекладине, качаются.

Схема электронной «начинки» игрушки показана на рис. 277, а . Электромагниты Y1 и Y2, приводящие игрушку в действие, питаются импульсами тока, генерируемыми симметричным мультивибратором, собранном на транзисторах V1 и V2. Частоту следования импульсов тока можно изменять с помощью переменное резистора R3, включенного в базовую цепь транзистора V1 последовательно с резистором R4.

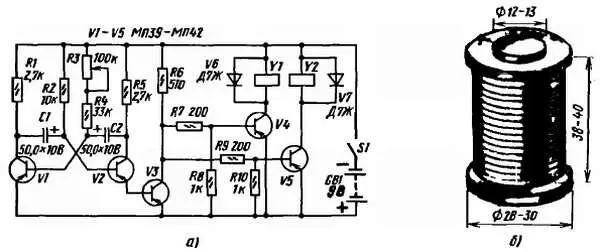

Рис. 277. Принципиальная схема электронных качелей ( а) и устройство электромагнита ( б)

Когда движок этого резистора находится в крайнем верхнем (по схеме) положении, частота следования импульсов наименьшая — около 20 в минуту, а в крайнем нижнем положении — наибольшая, примерно 60 в минуту. Генерируемые импульсы тока усиливаются транзистором V3, база которого непосредственно соединена с эмиттером транзистора V2 мультивибратора, снимаются с нагрузочного резистора R6 и через резисторы R7 и R9 поступают на базы транзисторов V4 и V5, работающие как усилители тока. В моменты времени, когда транзистор V3 открыт и сопротивление его участка эмиттер-коллектор мало, транзисторы V4 и V5 почти закрыты и их коллекторные токи незначительны. В промежутке же между импульсами транзистор V3 закрывается, а транзисторы V4 и V5, наоборот, открываются. В эти моменты времени коллекторные токи транзисторов V4 и V5 резко увеличиваются, вокруг обмоток электромагнитов Y1 и Y2, включенных в эти цепи, возбуждаются магнитные поля, которые вступают во взаимодействие с постоянными магнитами, находящимися на концах перекладины качелей.

В электронном устройстве игрушки можно использовать любые маломощные низкочастотные транзисторы со статическим коэффициентом передачи тока от 10 и больше. Диоды V6 и V7, шунтирующие обмотки электромагнитов (они выполняют ту же функцию, что и диод V4 в электронном переключателе елочных гирлянд), могут быть любыми плоскостными серий Д7 и Д226. Резисторы на мощность рассеяния не менее 0,125 Вт. Электролитические конденсаторы — К50-3, К50-6. Все эти детали можно смонтировать на плате размерами примерно 50х100 мм. Монтажную плату вместе с батареей питания GB1, составленной из двух батарей 3336Л, размещай в фанерной или дощатой подставке.

Электромагниты самодельные (рис. 277, б ). Для их сердечников используй прутки малоуглеродистой стали диаметром 12–13 и длиной 43–45 мм или сердечники негодных электромагнитных реле типа РКН. Щечки обмоток с внешним диаметром 28–30 мм вырежи из картона, тонкой фанеры или гетинакса. На сердечник между щечками каждого электромагнита намотай 2600–2800 витков провода ПЭВ-1 0,24-0,25. Сопротивление обмотки постоянному току должно быть около 65 Ом.

Постоянные магниты квадратного или прямоугольного сечения длиной по 25–30 мм или пластинчатого вида, например от магнитных защелок, укрепи в канавках на концах пластмассовой или деревянной перекладины, сделанной в виде бруска длиной 130–150, шириной 15–20 и толщиной 10–12 мм. Сверху к концам перекладины приклей легкие (по 10–12 г) одинаковые по массе куклы или фигурки животных. Электромагниты размещай под площадкой основания, выпиленной из листового гетинакса или органического стекла толщиной 2–3 мм так, чтобы их сердечники оказались против одноименных полюсов постоянных магнитов, обращенных к концам перекладины. Изменить полярность электромагнитов можно, поменяв местами включения выводы обмоток.

Перекладина качелей с фигурками на ней должна быть уравновешена и без заметного трения качаться на проволочной стойке, расположенной на расстоянии 30–35 мм от поверхности основания игрушки.
