Конденсатор С5 и резистор R4 — элементы «вольтодобавки», позволяющей более полно использовать по мощности выходные транзисторы микросхемы. Конденсаторы С4 и С6 и пеночка R5, С7 служат для коррекции усилителя по высшим частотам звукового диапазона. Конденсатор С9 шунтирует батарею питания по переменному току.

Таково, коротко, назначение внешних деталей, обусловливающих работу, микросхемы К174УН7 в режиме усиления колебаний звуковой частоты.

Микросхему вместе с дополнительными деталями можно смонтировать на плате размерами 65х50 мм (рис. 302, б ).

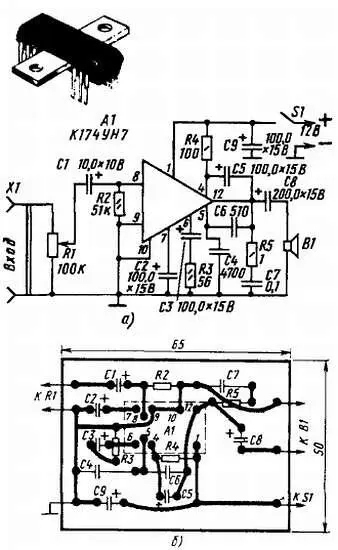

Рис. 302. Усилитель 3Ч на микросхеме К174УН7

Монтаж может быть как печатным, так и навесным. При навесном монтаже его опорными точками могут служить пустотелые заклепки или отрезки медного луженого провода, запрессованные в отверстиях, просверленных в плате. Детали, в том числе и саму микросхему, размещай с одной стороны платы, а соединения между их выводами делай с другой стороны (на рис. 302, б вид на плату показан со стороны токонесущих проводников). Выводы 2, 3 и 11 микросхемы не используются, поэтому их можно осторожно отогнуть в сторону и не пропускать через отверстия в плате.

Переменный резистор R1 с выключателем мигания S1, находящийся за пределами платы, может быть любого типа (ТК, СП-3), постоянные резисторы —. MЛT. Все электролитические конденсаторы типа К50-6, остальные конденсаторы — МБМ, БМ-2, КЛС. Динамическая головка В1 мощностью 2–3 Вт, например 2ГД-28, 3ГД-38 со звуковой катушкой сопротивлением 4,5–6,5 Ом.

Если конденсаторы и резисторы предварительно проверены и ошибок в монтаже нет, усилитель никакого налаживания не требует: он начинает работать сразу же после включения питания. Признаком его работоспособности может служить громкий звук (фон переменного тока), появляющийся в головке при касании верхнего (по схеме) контактного, гнезда входного разъема X1 и изменяющегося по силе при вращении ручки переменного резистора R1.

Усилитель можно питать от источника питания напряжением 9 В, например при совместной работе с радиочастотным трактом приемника прямого усиления или супергетеродина. Но тогда его выходная мощность составит 1–1,5 Вт. При напряжении же источника питания 15 В, на которое и рассчитана микросхема К174УН7, выходная мощность усилителя увеличится до 4…4,5 Вт. Но в этом случае микросхема должна иметь дополнительный теплоотводящий радиатор.

Логические микросхемы предназначаются главным образом для аппаратуры обработки логических сигналов и цифровой информации в вычислительной технике, например в ЭВМ, электронной автоматике. Отсюда и название микросхем этого класса: логические или цифровые. К ним относятся различные генераторы, триггеры, счетчики импульсов, делители частоты, шифраторы и дешифраторы, запоминающие устройства и многие другие микросхемы функционального назначения. Но в этой части беседы я познакомлю тебя лишь с наиболее простыми логическими микросхемами, на базе которых можно выполнить различные электронные устройства.

У радиолюбителей, интересующихся цифровой техникой, наибольшей популярностью пользуются микросхемы серии К155, являющиеся основой для построения современных ЭВМ. Составной частью многих из них, и не только микросхем этой серии, служит логический элемент И-НЕ, графическое изображение которого ты видишь на рис. 303, а . Его условным символом является знак «&» внутри прямоугольника (заменяющий союз «И»).

У такого логического элемента может быть два и больше входов, обозначаемых слева, и один выход — справа. Небольшой кружок, которым начинается выходная линия связи, символизирует логическое отрицание «НЕ» на выходе элемента. На языке цифровой техники «НЕ» означает, что логический элемент И-НЕ является инвертором, т. е. электронным устройством, уровень выходного сигнала которого противоположен входному.

Рис. 303. Логический элемент 2И-НЕ( а) и микросхема 155ЛАЗ( б)

Электрическое состояние логического элемента И-НЕ характеризуют электрическими сигналами на его входах и выходе. В соответствии с двоичной системой счисления, принятой в цифровой технике, сигнал небольшого (или нулевого) уровня, напряжение которого не превышает 0,3–0,4 В, называют логическим нулем (0), а сигнал более высокого уровня (по сравнению с логическим 0), уровень которого может быть 2,5–3,5 В — логической единицей (1). Если, например, говорят, что на выходе элемента логическая 1 (на входе, следовательно, логический 0), это значит, что в данном случае на выходе элемента действует сигнал, напряжение которого соответствует уровню логической 1.

Действие такого элемента как инвертора можно сравнить с работой кремниевого n-р-n транзистора в режиме переключения. Если его базу соединить с эмиттером или подавать на нее положительное напряжение смещения, не превышающее 0,3–0,4 В, транзистор будет находиться в открытом состоянии и напряжение на его коллекторе будет близко к напряжению питания. При таком состоянии транзистора входное напряжение низкого уровня можно принять за логический 0, а выходное напряжение более высокого уровня — за логическую 1. Если затем на базу подать такое положительное напряжение смещения, при котором транзистор откроется, то напряжение на его коллекторе упадет почти до нуля. Такое состояние транзистора будет в нашем примере соответствовать выходному напряжению низкого уровня и входному высокого уровня. При подаче на базу пульсирующего напряжения транзистор с частотой и полярностью следования импульсов будет переключаться из открытого состояния в закрытое и, наоборот, из закрытого состояния в открытое, имитируя работу инвертора.

Но у элемента 2И-НЕ (рис. 303, а ), с которого я начал знакомить тебя с логическими микросхемами, два входа. Поэтому и принцип его действия несколько отличается от свойств одного транзистора, работающего в режиме переключения. Сущность действия такого элемента заключается в том, что при подаче на один из его входов напряжения низкого уровня, а на второй вход напряжения высокого уровня, на выходе появляется напряжение высокого уровня, которое исчезает при подаче на оба входа сигналов, соответствующих напряжению высокого уровня. В этом и заключается логика элемента 2И-НЕ.

Если все входы такого элемента соединить вместе, т. е. сделать его одновходовым, он будет работать как инвертор. Напряжение на входе логического элемента, при котором он переходит из одного устойчивого состояния в другое, т. е. переключается из открытого состояния в закрытое, называют пороговым.
