С выхода элемента D1.4 сигнал генератора подается на переменный резистор R2, а с его движка на вход усилителя 3Ч, работу которого надо проверить. Этот резистор, таким образом, выполняет роль регулятора уровня выходного сигнала генератора.

Частоту генерируемых импульсов плавно регулируют переменным резистором R1. С уменьшением его сопротивления частота генератора повышается, а с увеличением, наоборот, снижается. При емкости конденсатора С1, равной 0,5 мкФ, наибольшая частота генератора составляет 4–5 кГц, а наименьшая примерно 500 Гц.

Смонтировать и проверить работоспособность генератора можно на той же картонной плате, на которой ты монтировал первый генератор, с использованием той же микросхемы. Конденсатор С1 — МБМ или БМ, резисторы R1 и R2 любых типов. Источником питания может быть выпрямитель с выходным напряжением 5 В или батарея 3336Л.

Тщательно проверь все соединения по принципиальной схеме. Если ошибок в монтаже нет, то подключи к выходу генератора головные телефоны и включи питание — в телефонах услышишь звук, тональность которого можно изменять переменным резистором R1, а громкость — переменным резистором R2.

Определенный практический интерес представляет двух тональный генератор который можно использовать, например, в качестве квартирного звонка. Такой звуковой автомат (рис. 306) состоит из трех генераторов, включаемых вызывной кнопкой S1. В первом из них работают элементы D1.1, D1.2 и D1.4, во втором — D1.3, D2.1 и D2.2, в третьем — D2.3, D2.4 и D2.2. Элемент D2.2, таким образом, является общим для второго и третьего генераторов, которые, в свою очередь, управляются первым генератором.

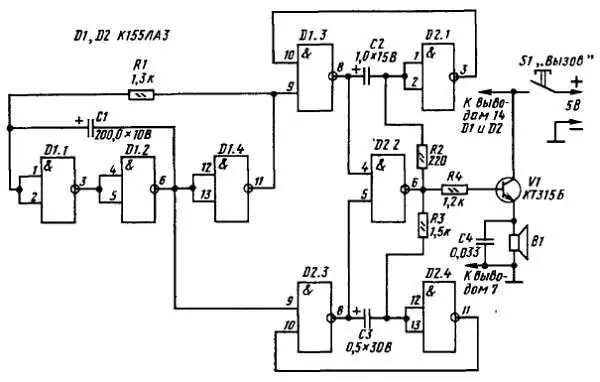

Рис. 306. Схема двухтональной сирены

Принцип работы всех генераторов аналогичен действию предыдущих, но частота пульсаций первого генератора составляет 0,7–0,8 Гц, частота второго около 600 Гц, третьего примерно 1000 Гц. Частота импульсов первого генератора, выполняющего функцию электронного переключателя, определяется в основном емкостью конденсатора С1, а частоты второго и третьего генераторов, являющихся тональными, емкостями соответствующих им конденсаторов С2 и С3 и резисторов R2 и R3. Когда нажата вызывная кнопка S1 и, следовательно, подано напряжение питания на микросхемы, импульсы переключающего генератора включают (со сдвигом фазы на 180°) тональные генераторы. При этом на выводе 6 элемента D2.2 периодически, с частотой переключающего генератора, появляются колебания то второго, то третьего тональных генераторов. Эти колебания усиливаются транзистором V1 и динамической головкой В1 преобразуются в как бы переливающийся и изменяющий свою тональность звук. Резистор R4 ограничивает ток базы транзистора V1.

Детали звонка можно печатным или навесным методом смонтировать на плате размерами 65х30 мм (рис. 307) и вместе с источником питания (четыре аккумулятора Д-0,1 или батарея 3336Л) разместить в пластмассовой коробке.

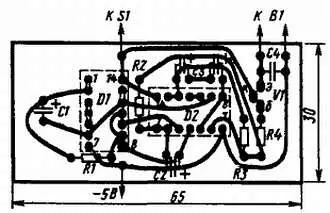

Рис. 307. Монтажная плата двухтональной сирены

Все электролитические конденсаторы типа К50-6. Конденсатор С3 составлен из двух, соединенных последовательно конденсаторов емкостью по 1 мкФ, но он может быть бумажным емкостью 0,5 или 0,47 мкФ. Резисторы — MЛT. Динамическая головка мощностью 0,1–0,5 Вт со звуковой катушкой сопротивлением 8-10 Ом.

Если детали исправны и нет ошибок в монтаже, звонок начинает работать сразу же после нажатия вызывной кнопки, включающей питание. Установить желательную тональность звучания можно подбором конденсаторов и резисторов тональных генераторов. Чтобы при подборе этих деталей удлинить интервалы времени включения тональных генераторов, параллельно конденсатору С1 переключающего генератора можно подключить конденсатор емкостью в несколько тысяч микрофарад.

Если двухтональный генератор будет использоваться в электронных играх или игрушках с длительной подачей звуковых сигналов, то транзистор КТ315 усилителя мощности следует заменитъ кремниевым n-р-n транзистором средней мощности, например КТ603 или КТ608 с любым буквенным индексом.

Во всех устройствах, о которых я рассказал тебе в этой части беседы, микросхему К155ЛА3 можно заменить микросхемой К133ЛА3 из серии К133 или К158ЛА3 из серии К158. При этом никаких изменений в схеме делать не надо, так как эти микросхемы как и К155ЛА3, содержат по четыре элемента 2И-НЕ с таким же расположением выводов.

В заключение хочу рассказать еще об одном способе использования логических элементов, правда, несколько необычном для них. Дело в том, что элементы некоторых цифровых микросхем при охвате их глубокими отрицательными обратными связями могут работать как усилители сигналов, например микросхема К176ЛЕ5 из серии К176, на базе которой можно собрать миниатюрный приемник прямого усиления.

Принципиальная схема такого приемника, разработанного радиолюбителями В. Смирновым и В. Стрюновым из г. Андропов Ярославской области, приведена на рис. 308.

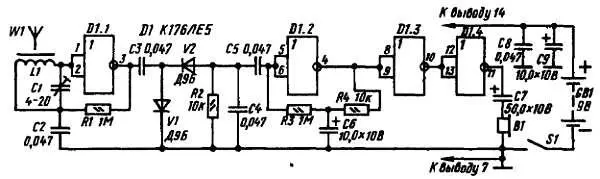

Рис. 308. Схема приемника прямого усиления на логической микросхеме

Используемая в нем микросхема К176ЛЕ5 содержит четыре самостоятельных элемента 2ИЛИ-НЕ (обозначают символом 1 внутри прямоугольника), в которых работают полевые транзисторы. Корпус этой микросхемы такой же, как у микросхем серии К155.

Приемник рассчитан на прием программ одной местной или отдаленной мощной радиовещательной станции, работающей в диапазоне СВ или ДВ. Его колебательный контур образуют катушка L1 магнитной антенны W1 и подстроечный конденсатор С1. Сигнал радиостанции, на частоту которой контур настроен, усиливается элементом D1.1.

Резистор R1 создает между выходом и входом элемента отрицательную обратную связь по постоянному напряжению, обеспечивая ему работу в режиме усиления. Конденсатор С2 устраняет отрицательную обратную связь по переменному напряжению, снижающую усиление радиочастотного каскада.

С вывода 3 элемента D1.1 усиленный сигнал поступает через конденсатор С3 на детектор, диоды V1 и V2 которого включены по схеме удвоения напряжения выходного сигнала. С резистора R2, являющегося нагрузкой детектора, сигнал звуковой частоты подается через конденсатор С5 на вход трехкаскадного усилителя 3Ч на элементах D1.2-D1.4 и далее телефоном В1 преобразуется в звук.

В каскад на элементе D1.2 введена отрицательная обратная связь по постоянному напряжению, создаваемая резисторами R4 и R3, благодаря чему на выходе этого элемента устанавливается напряжение, равное половине напряжения источника питания. Это напряжение достаточно стабильно, поэтому подобные цепочки резисторов в последующие каскады усилителя 3Ч приемника не введены. Обратная связь по переменному напряжению устраняется конденсатором С6. Конденсаторы С8 и С9, шунтирующие источник питания по высшим и низшим частотам, предотвращают возбуждение приемника из-за возможных паразитных связей между каскадами через общий источник питания.
