Все транзисторы, в том числе и транзисторы двухтактного выходного каскада, включены по схеме ОК, т. е. работают эмиттерными повторителями. В целом, таким образом, он является усилителем мощности.

С резистора R3, являющегося нагрузкой транзистора V1 первого каскада, сигнал через конденсатор С3 поступает на базу транзистора V2 второго каскада, а с его нагрузочного резистора R7 — непосредственно на базы транзисторов V3 и V4 третьего, двухтактного каскада. Усиленный по мощности сигнал через конденсатор С4 подается к телефону В2 и преобразуется им в звук.

Режим работы транзистора первого каскада устанавливают подбором резистора R2, режимы транзисторов двух других каскадов — подбором резистора R5. Подбором резистора R6, являющегося частью нагрузки транзистора V2, устраняют искажения типа «ступенька». Резистор R4 и конденсатор С2 образуют ячейку развязывающего фильтра, предотвращающую возбуждение усилителя.

Напряжение сигнала, развиваемого на низкоомном телефоне (8—10 Ом), не превышаем напряжения, поступающего на вход усилителя от звукоснимателя. Но сигнал в тысячи раз усилен по мощности, поэтому телефон звучит достаточно громко.

Точно так работает и правый канал этого в общем-то простого стереоусилителя.

Резисторы R1 и R4 на входе усилителя являются не только регуляторами громкости. С их помощью, кроме того, устанавливают одинаковые уровни сигналов на выходах каналов, т. е., как говорят, осуществляют стереобаланс. Без стереобаланса эффект объемности звучания стереозаписи пропадает.

Источником питания устройства служат две батареи 3336JT, соединенные последовательно. Ток, потребляемый от них обоими каналами усилителя, не превышает 25–30 мА. Работоспособность усилителя сохраняется при снижении напряжения батареи до 6 В.

Все детали и узлы усилителя, включая и батарею питания, можно разместить в корпусе из двух дюралюминиевых пластин, согнутых наподобие буквы П (рис. 315).

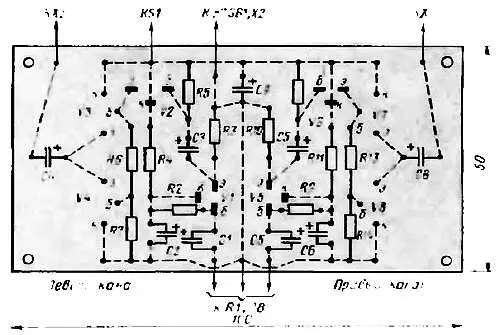

Рис. 315. Размещение деталей и блоков усилителя в корпусе и его монтажная плата

П-образная крышка, скрепленная двумя винтами с основанием такой же формы, образует коробку с внешними размерами 150х110х50 мм. Переменные резисторы R1, R8 и гнездовая часть входного разъема X1 находятся на передней стенке, а гнездовая часть выходного разъема Х2 и выключатель питания S1 — на задней стенке основания. Монтажная плата усилителя и батарея питания укреплены на горизонтальной площадке основания, снизу которой прикреплены резиновые ножки.

Монтаж деталей на плате может быть навесным или печатным — все зависит от твоего желания и наличия деталей.

Переменные резисторы R1 и R8 типа СП-I группы А или В (должны быть одинаковыми), постоянные резисторы — МЛТ-0,125 или МЛ Т-0,25. Электролитические конденсаторы типа К50-6; выключатель питания S1 — тумблер ТВ2-1.

Стереотелефоны В2 и В3 типа ТДС-1 (телефоны электродинамические стереофонические) или самодельные, о возможной конструкции которых я расскажу чуть позже.

Пары транзисторов V1 и V5, V2 и V6, а также транзисторы V3, V4 и V7, V8 желательно отобрать с возможно близкими параметрами h 21Э . В выходных каскадах германиевые транзисторы МП38А можно заменить на кремниевые КТ315Б, а МП42 на КТ361Б. Но в этом случае сопротивление резистора R6, подбираемого при налаживании, должно быть значительно больше.

Каналы усилителя налаживай раздельно. Предположим, первым будет левый канал. В таком случае обесточь транзисторы правого канала усилителя, подключи к выходу телефоны, движок резистора R1 поставь в крайнее нижнее (по схеме) положение, а параллельно разомкнутым контактом выключателя питания S1 подключи миллиамперметр, чтобы измерить общий ток, потребляемый левым каналом усилителя. Этот ток не должен быть больше 12–15 мА. Значительно больший ток будет указывать на возможную ошибку в монтаже или чрезмерно большое сопротивление резистора R6. Затем, включив питание тумблером S1, подбором резистора R5 установи на эмиттерах транзисторов V3 и V4 (в точке симметрии) напряжение 4,5 В, т. е. равное половине напряжения батареи питания, а подбором резистора R6 — ток покоя в коллекторной цепи транзистора V3, равный 3–4 мА.

При замене резистора R6 источник питания выключай, иначе транзисторы V3 и V4 могут оказаться поврежденными из-за теплового пробоя р-n переходов. После этого подбором резистора R2 установи на эмиттере транзистора V1 напряжение, также равное половине напряжения источника питания. Если теперь движок переменного резистора R1 установить в крайнее верхнее (по схеме) положение и пальцем коснуться его вывода, в телефоне появится значительный звук низкой тональности.

Когда точно так же наладишь правый канал усилителя, подключи к его входу звукосниматель и проиграй грампластинку со стереофонической записью музыкального произведения. При вращении ручек переменных резисторов R1, R8 в противоположные стороны, звук будет появляться и нарастать то в левом, то в правом телефоне. При стереобалансе резисторами звук воспринимается как объемный. В этом и заключается преимущество стереоэффекта перед монофоническим звуковоспроизведением звука. Корпус готового усилителя можно покрасить серой нитроэмалью или оклеить декоративной поливинилхлоридной пленкой.

Теперь о стереотелефонах. К сожалению, в магазинах, торгующих радиотоварами, промышленные стереотелефоны ТДС-1 бывают пока что редко, а спрос на них непрерывно растет. И если тебе не удастся приобрести их, то придется конструировать подобные стерео телефоны самому.

В популярной радиотехнической литературе и, в частности, в журнале «Радио» описано немало разных по сложности любительских стереотелефонов, конструируемых на базе малогабаритных широкополосных динамических головок прямого излучения или электродинамических микрофонах. Расскажу тебе о наиболее простой, на мой взгляд, конструкции стереотелефонов, предложенной минским радиолюбителем Е. Мицкевичем.

Внешний вид этих стереотелефонов показан на рис. 316, а детали одного из излучателей и конструкция оголовья — на рис. 317.

Рис. 316. Самодельные стереофонические головные телефоны

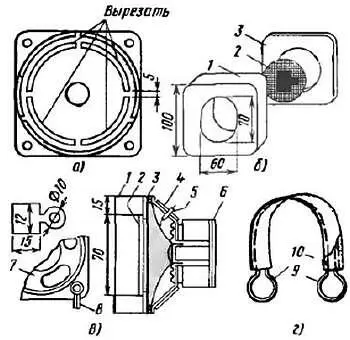

Рис. 317. Детали излучателей головных телефонов
