В качестве излучателей использованы динамические головки 1ГД-39Е со звуковыми катушками сопротивлением 8 Ом. Чтобы улучшить звучание телефонов на низших частотах звукового диапазона, каждую головку необходимо доработать — аккуратно вырезать лезвием безопасной бритвы большую часть гофра, оставив лишь четыре полоски шириной по 5 мм (рис. 317, а ). Эти полоски следует пропитать смазкой ГОИ-54П или вазелином. Для большей гибкости подвески диффузора можно еще подрезать центрирующую шайбу головки, сделав в ней скальпелем четыре таких же надреза, как в диффузоре. Затем из головок надо осторожно удалить держатели выводов звуковых катушек и отпаять их контактные лепестки.

Для каждой головки вырежь из кожи кольцо 4 (рис. 317, в ) с внутренним диаметром 50 мм и наружным 98 мм и заклей им сзади отверстия диффузородержателя 7 . В кольце в том месте, где были держатели лепестков, проделай два отверстия под выводы звуковой катушки. Позже к выводам звуковой катушки припаяешь соединительный шнур и вставишь в эти отверстия трубочки 5 из изоляционного материала.

Из такой же кожи или кожезаменителя вырежь еще два кружка 6 по диаметру магнитов головок и наклей их на магниты с наружной стороны. После этого займись акустическим оформлением головок, от которого также зависит качество звучания будущих стереофонических головных телефонов. Из фанеры толщиной 4–5 мм вырежь основание 3 точно по контуру диффузородержателя (рис. 317, б ), а в центре основания выпили лобзиком отверстие диаметром 60 мм. Декоративную решетку 2 диаметром 70 мм сделай из любого перфорированного материала, например из радиоткани или тонкой металлической сетки, и приклей ее к основанию.

Далее из мягкой пористой резины или поролона толщиной 25 мм вырежь амбюшуры 1 . Для лучшего прилегания телефонов к ушам отверстия в амбюшурах должны иметь форму эллипса. Основание скрепи с диффузоре держателем 7 шурупами (рис. 317, в ). Для крепления соединительного проводника на корпусе головки сделай из жести держатель 8 . Затем к основанию приклей амбюшур. Оголовье 9 (рис. 317, г ) сделай из сталистой проволоки толщиной 2–3 мм. Верхнюю часть оголовья проложи поролоном 10 или войлоком и обшей кожей, предварительно пропустив внутрь обшивки соединительные проводники.

Для подключения стереотелефонов к выходу усилителя на конце соединительных проводников телефонов должен быть штепсель, соответствующий гнездовой части выходного разъема Х2 усилителя. В таких стереотелефонах вместо головок 1ГД-39Е можно использовать головки 1ГД-50, обладающие более широкой частотной характеристикой. Качество звучания головных телефонов при этом улучшится.

Впрочем, для самодельных стереотелефонов пригодны многие другие малогабаритные динамические головки со звуковыми катушками сопротивлением 8-10 Ом, например 0,2ГД-1, 0,5ГД-20. Надо только по возможности смягчить подвески диффузоров головок, чтобы улучшить звучание телефонов на низких частотах, и выполнить акустическое оформление, соответствующее используемым головкам.

Опыт сборки и налаживания аппаратуры для индивидуального прослушивания стереофонических грамзаписей на головные телефоны поможет тебе перейти к конструированию более мощного усилителя для громкого воспроизведения стереозаписей.

В принципе для воспроизведения стереофонической грамзаписи на громкоговорители можно использовать два одинаковых усилителя 3Ч, обладающих чувствительностью 100–200 мВ и выходной мощностью 1–3 Вт. Целесообразнее, однако, конструировать двухканальный усилитель, рассчитанный на совместную работу с пьезокерамическим звукоснимателем ЭПУ.

Рекомендую тебе сравнительно простой стереофонический усилитель, разработанный радиолюбителем Г. Крыловым из подмосковного города Пущино. Этот усилитель я называю простым потому, что в нем мало транзисторов и отсутствуют некоторые узлы и детали, характерные для многих любительских и промышленных стереофонических усилителей. В нем, например, нет специального регулятора стереобаланса (стереобаланс устанавливают регуляторами громкости каналов усилителя), нет регуляторов тембра звука, требующих дополнительного усиления стереофонического сигнала и применения дефицитного блока переменных резисторов. Все это делает рекомендуемый усилитель более доступным для повторения.

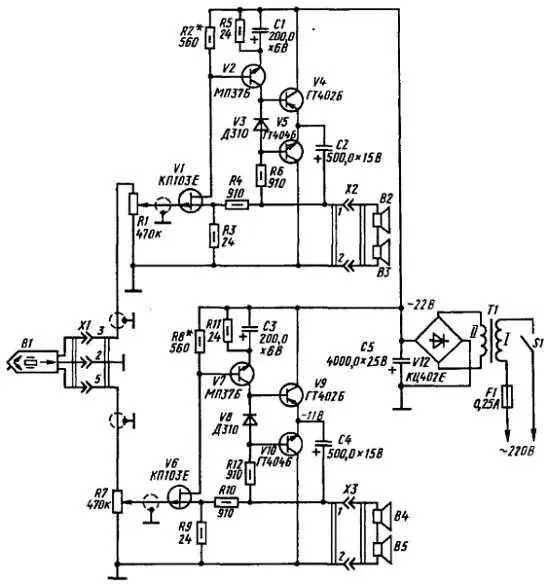

Принципиальная схема усилителя показана на рис. 318.

Рис. 318. Схема усилителя

Транзисторы V1, V2, V4, V5 и динамические головки В2 и В3 громкоговорителя образуют левый канал, а транзисторы V6, V7, V9, V10 и головки В4 и В5-правый канал усилителя.

Каналы, как видишь, совершенно одинаковые. Общими для обоих каналов является только разъем X1, через который ко входу усилителя подключают стереофонический звукосниматель В1 и сетевой блок питания. При напряжении источника питания 22 В номинальная выходная мощность каждого канала равна 1 Вт, максимальная 2 Вт. Чувствительность около 200 мВ. Рабочий диапазон частот — от 50 до 15 000 Гц.

Разберем работу лишь одного из каналов усилителя, например левого. Он трехкаскадный, с непосредственной связью между транзисторами. Транзистор V1 первого каскада — полевой, транзистор V2 второго каскада — маломощный низкочастотный структуры n-p-n , транзисторы третьего, выходного каскада, низкочастотные средней мощности разных структур (V4 — p-n-p , V5 — n-p-n ). Через гнездовую колодку разъема Х2 к выходу усилителя подключены последовательно соединенные головки В2 и ВЗ громкоговорителя этого канала.

Ты знаешь, что полевой транзистор обладает очень большим входным сопротивлением и практически не шунтирует источник усиливаемого сигнала. Это позволяет пьезокерамической звукосниматель, внутреннее сопротивление которого большое, подключать ко входу усилителя без каких-либо дополнительных каскадов. В описываемом усилителе сигнал от звукоснимателя подается на затвор полевого транзистора V1 через переменный резистор R1, выполняющий функцию регулятора громкости. Положительное напряжение смещения на затворе транзистора создается автоматически током истока, текущим через резистор R3. Роль нагрузки стока этого транзистора выполняет эмиттерный р-n переход транзистора V2 второго каскада. Сигнал, усиленный этим каскадом, подается непосредственно на базы транзисторов V4 и У5, работающих в двухтактном усилителе мощности. Через электролитический конденсатор С2 колебания звуковой частоты поступают к головкам В2, В4 и преобразуются ими в звуковые колебания.
