Как я уже сказал, головки в громкоговорителе должны быть включены синфазно. Проверить синфазность включения можно следующим способом. Смотря на диффузоры обеих головок, кратковременно подключи к штырькам 1 и 2 соединительной вилки разъема батарею 3336Л. В момент подключения батареи диффузоры обеих головок громкоговорителя должны перемещаться в одну и ту же строну — вперед или, наоборот, втягиваться в их магнитные системы. Если будет так, значит, они работают синфазно. При перемещении диффузоров в момент подключения батареи в разные стороны поменяй местами соединительные проводники одной из головок.

В то же время громкоговорители обоих каналов должны быть включены синфазно. Это значит, что при одной и той же полярности источника сигнала диффузоры их головок должны перемещаться в одну сторону. Проверяй это также с помощью батареи 3336Л. Если при одной и той же полярности подключения батареи диффузоры головок одного громкоговорителя перемещаются в одну сторону, а диффузоры головок второго громкоговорителя в другую, то поменяй местами подключение соединительных проводов на штепсельной вилке разъема одного из громкоговорителей.

Но стереоэффект воспринимается только при вполне определенном расположении слушателя по отношению к громкоговорителям, что объясняется так называемой бинауральной направленностью нашего слуха.

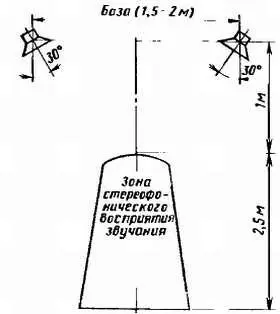

Многочисленные опыты и эксперименты показывают, что стереоэффект лучше всего воспринимается на расстоянии от громкоговорителей, равном их базе, т. е. расстоянию между ними. Установлено также, что зона стереоэффекта будет максимальной, когда база громкоговорителей равна 1,5–2 м и они повернуты в сторону слушателя примерно на угол 30°. Схематически эти условия изображены на рис. 322. Учитывая их, опытным путем найди в комнате место размещения стереофонического комплекса.

Рис. 322. Схема размещения громкоговорителей

Если комната квадратная, то громкоговорители можно разместить возле любой из стен. В том же случае, если комната прямоугольная, то громкоговорители лучше всего разместить в средней части одной из длинных стен.

А каково должно быть расстояние громкоговорителей от пола? Это зависит от многих обстоятельств, в том числе от их внешнего оформления, рабочей полосы частот и мощности усилителя, индивидуальных особенностей слухового восприятия. Определи это опытным путем. Наилучший эффект будет, видимо, при размещении громкоговорителей на высоте 1,5–2 м от пола.

По радио, телевидению, с эстрады концертных залов мы часто слушаем музыку, исполняемую на электромузыкальных инструментах. Электромузыка обязана своим появлением терменвоксу, построенному в 1921 г. советским инженером и музыкантом Л. С. Терменом . Терменвокс — бесклавишный и безгифовый электромузыкальный инструмент. В нем применены методы бесконтактного управления высотой и громкостью звука. Первый грифовый электромузыкальный инструмент появился в нашей стране в 1922 г., а первый клавишный — в 1937 г.

Все чаще стали демонстрироваться на выставках цветомузыкальные установки — устройства цветового сопровождения музыкальных произведений. Что же касается самой идеи цветомузыки, то она значительно «старше электромузыки».

Сейчас электромузыка и цветомузыка стали увлечением многих радиолюбителей. Не исключено, что они увлекут и тебя. И если случится именно так, то эта беседа поможет тебе сделать первые шаги в этой интересной области радиоэлектроники.

Начнем с элементарной музыкальной грамоты.

Любой звук, в том числе и музыкальный, прежде всего характеризуется высотой. Высота музыкального звука зависит от геометрических размеров того вибратора, который создает этот звук. Наиболее распространенными вибраторами являются струны рояля, пианино, скрипки, гитары и других струнных музыкальных инструментов.

Если тебе приходилось заглядывать внутрь рояля или пианино, то ты не мог не заметить, что их струны, создающие наиболее высокие звуки, значительно короче и тоньше струн, создающих наиболее низкие звуки.

Проведи такой опыт. Вбей в доску длиной около 1 м два гвоздя и натяни между ними тонкую спальную проволоку, рыболовную леску или прочную нитку (рис. 323). Оттяни слегка струну и отпусти. Она, колеблясь, создаст звук. Запомни высоту этого звука. Теперь найди точно середину струны, подставь под нее в этом месте какой-либо небольшой твердый предмет и заставь колебаться одну из половинок струны.

Рис. 323. Опыт со струной

Что получилось? Звук, созданный половиной струны, очень похож на звук всей струны, но он более высокий. Ты вдвое сократил геометрические размеры струны. При этом высота звука тоже удвоилась. Частотный интервал между двумя такими звуками называют октавой.

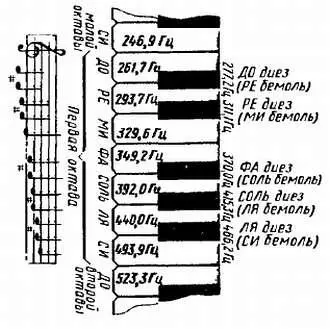

Числом октав оценивают диапазоны звуковых частот музыкальных инструментов, голоса людей, певчих птиц. Звуковой спектр пианино, например, 7 1/2 октавы. Середина клавиатуры этого музыкального инструмента показана на рис. 324.

Рис. 324. Звуки первой октавы и ее частотный диапазон

Это первая октава. Она начинается со звука «до» и кончается звуком «си». Вверх от этой октавы (на рже. 324 — вправо) идет вторая октава, за ней третья, четвертая и неполная пятая октавы, а вниз (на рис. 324 — влево) — малая октава, большая октава, контроктава и несколько клавишей субконтроктавы. Всего, таким образом, более семи октав, охватывающих диапазон звуковых частот примерно от 25 до 4000–4500 Гц. Фактически же верхний участок диапазона звуковых колебаний, возбуждаемых пианино или роялем, значительно больше — за счет гармоник звуковых колебаний основных частот.

В каждой октаве двенадцать клавиш. Из них семь белых, соответствующих звукам «до», «ре», «ми», «фа», «соль», «ля» и «си» и пять черных, соответствующих звукам «до диез» («ре бемоль»), «ре диез» («ми бемоль»), «фа диез» («ля бемоль») и «ля диез» («си бемоль»). Струна каждой клавиши настроена на строго определенную частоту колебаний. На рис. 324 частоты колебаний струн первой октавы указаны на клавишах и возле них. Посмотри на эти цифры. По ним можно судить о частотах звуков любой другой октавы. Ведь частоты звуков каждой октавы в два раза больше или меньше частот звуков соседней. Так, например, частота звука «си» первой октавы в два раза больше частоты звука «си» малой октавы, а частота звука «до» первой октавы в два раза меньше частоты звука «до» второй октавы.
