Инструмент питается от батареи напряжением 9 В. Для более продолжительной работы ее целесообразно составить из двух батарей 3336Л, обладающих значительно большей емкостью, чем «Крона» или аккумуляторная батарея 7Д-0,1.

Возможная конструкция инструмента приведена на рис. 328, в . Корпус можно сделать из сухих прямослойных дощечек и фанеры, оргалита. В передней части корпуса размещена клавиатура, внутри — монтажная плата, головка В1 с акустической доской, обтянутой декоративной тканью, и батарея питания. Рядом с батареей — тумблер S18 подключения генератора вибрато к генератору тона. Переменный резистор R29 общей подстройки фиксированных частот генератора тона и тумблер S19 изменения тембра звука инструмента размещены на дне корпуса, под клавиатурой. Резисторы частотозадающей цепи припаяны непосредственно к контактным группам клавиатуры. Крышка корпуса откидная. При поднятии стойки, удерживающей крышку, замыкаются контакты выключателя питания S20. Устройство этого выключателя показано на рис. 329.

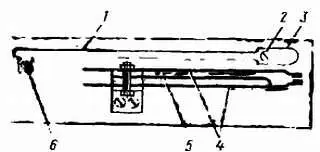

Рис. 329. Устройство выключателя питания:

1— стойка; 2— винт опоры стойки; 3— выступ стойки; 4— контактные пружины; 5— регулировочная пластина; 6— опорная скоба стойки

Его контактами служат пружинные контакты от электромагнитных реле. При поднятии стойка, поворачиваясь вокруг винта 2 на угол 90°, выступом 3 на коротком конце надавливает на контакты 4 и замыкает их. Поднятая стойка длинным концом 1 упирается в углубление в откидной крышке инструмента. Зазор между разомкнутыми контактами выключателя регулируют медной пластинкой 5 , имеющейся между контактными пружинами.

Конструкция клавиатуры может быть произвольной. Однако желательно, чтобы размеры клавиш соответствовали стандартным, например клавиатуре аккордеона. Свободный ход белых клавиш должен составлять 8 мм, ход черных клавиш 6 мм, зазор между клавишами должен быть 0,8–1 мм. Клавиатура рояля, о котором я здесь рассказываю, изготовлена из электротехнического картона толщиной 1–1,5 мм (рис. 330).

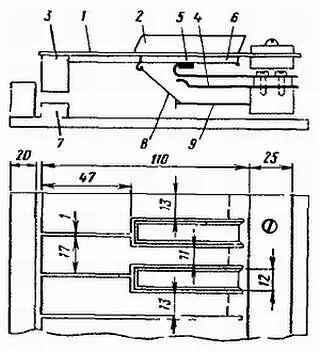

Рис. 330. Конструкция клавиатуры:

1и 2— белая и черная клавиши; 3— подклавишный выступ; 4— контактные пружины; 5— прокладка (замша, сукно); 6— фанерная пластинка; 7— подклавишная прокладка; 8— шнурок; 9— гвоздь

Можно также использовать для клавиатуры склеенный в два-три слоя более тонкий глянцевый картон (некоторые папки для бумаг). Прорези в картоне, образующие клавиши, делай остро заточенным ножом по металлической линейке. Чтобы клавишам придать жесткость, приклей снизу клеем БФ-2 вырезанные по ним фанерные пластинки. Суши их под грузом, например под утюгом, нагретым до температуры 40–50 °C. А чтобы детали не приклеились к утюгу, проложи между ними два-три слоя писчей бумаги. Готовые клавиши окрась черной и белой нитроэмалью.

Для удержания клавиш на одном уровне к каждой из них прикрепи снизу шнурок, натяжение которого будешь регулировать отгибанием гвоздя, вбитого в общую рейку всей клавиатуры. Контактные пружинные клавиатуры должны быть отрегулированы так, чтобы усилие, необходимое для нажатия клавиш, было одинаковым для всех клавиш, т. е., как говорят, чтобы не было «тугих» и «слабых» клавиш. Для бесшумной работы клавиатуры в местах соприкосновения нижних выступов белых клавиш приклей полоски из бархата (или сукна), а на фанерные пластинки в местах соприкосновения подвижных контактов полоски из замши (или сукна).

Детали электронной части инструмента монтируй на плате из листового гетинакса или стеклотекстолита толщиной 1,5–2 мм (рис. 331). После настройки инструмента монтажную плату укрепи с помощью стоек на дне корпуса или акустической доске динамической головки. Для соединения монтажной платы с другими деталями инструмента используй любые монтажные провода с надежным изоляционным покрытием.

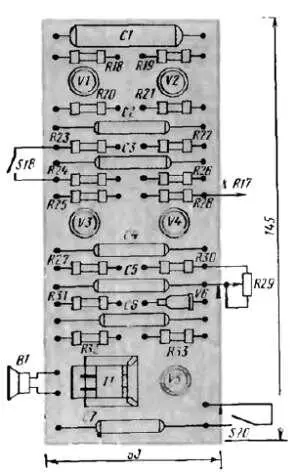

Рис. 331. Монтажная плата

Настройка инструмента заключается в точном подборе сопротивлений резисторов R1-R17 частотозадающей цепи. Генератор вибрато при этом должен быть отключен от генератора тона. Сначала подбери резистор R17. Вместо него временно включи переменный резистор на 5-10 кОм, а между его движком и контактами клавиши — кнопки S17 постоянный резистор сопротивлением 1–1,5 кОм. Изменяя сопротивление переменного резистора, установи на слух по образцовому музыкальному инструменту (рояль, пианино, аккордеон) частоту колебаний задающего генератора, соответствующую звуку «ми» второй октавы. Совпадение частот генератора и музыкального инструмента определяй по отсутствию биений. Затем омметром измерь сопротивление временно включенной цепочки резисторов и вместо них впаяй в частотозадающую цепь постоянный резистор такого же сопротивления. Если такого номинала резистора нет, то необходимое сопротивление составь из двух-трех последовательно или параллельно соединенных резисторов. Точно так же подбирай резистор R16 (клавиша «ре диез» второй октавы), а затем последовательно резисторы R15-R1.

Затем приступай к настройке генератора вибрато на частоту 5–7 Гц. Это достигается подбором емкости конденсатора C1. Но на колебания такой частоты наш слух не реагирует. Поэтому чтобы настроить генератор, придется прибегнуть к осциллографу или делать это по вибрации звуков, издаваемых инструментом. Амплитуду выходного напряжения генератора вибрато, от которого зависит глубина вибрации звука, устанавливай подбором резистора R23.

Если амплитуду вибрации нужно увеличивать, то сопротивление этого резистора уменьшай, и наоборот. В генераторе вибрато амплитуда вибрации возрастает с высотой звука. Поэтому настройку его по амплитуде следует производить при нажатии верхних клавиш инструмента.

Многоголосные ЭМИ не входят в содержание нашей беседы. А если они тебя заинтересуют, то придется обратиться к соответствующей литературе.

К числу электромузыкальных относятся и так называемые адаптеризованные музыкальные инструменты. Слушая выступления эстрадного оркестра, ты, вероятно, обращал внимание на то, что звуки гитары, например, идут не от нее, а от громкоговорителя. Это и есть адаптеризованная гитара. Адаптеризованными могут быть любые другие струнные или клавишные музыкальные инструменты. Но гитара дает наилучший звуковой эффект.
