Экраном может также служить прозрачное органическое стекло, предварительно обработанное тепловым методом. Для этого пластинку органического стекла нужного размера надо нагреть над пламенем газовой горелки или костра, но осторожно, чтобы органическое стекло не воспламенилось, а затем остудить его, зажав между плоскими массивными предметами. При такой обработке органического стекла в его толще образуются газовые пузырьки, хорошо рассеивающие свет.

Советую смонтировать детали приставки на макетной панели, испытать ее в работе, и только после этого решать вопрос о ее конструкции.

Какие дополнения можно внести в цветомузыкальную приставку? В коллекторные цепи транзисторов можно включить не по одной, а по две-три, соединенные параллельно, лампы. Но тогда в выпрямителе надо будет использовать диод на ток 3–5 А, например Д242А, а транзисторы, чтобы не перегревались, установить на теплоотводящие радиаторы.

Между базами и коллекторами транзисторов можно включить переменные резисторы сопротивлением по 2–3 кОм, которые совместно с постоянными резисторами R1-R3 образуют, делители напряжений, открывающие транзисторы.

При налаживании приставки введенные сопротивления переменных резисторов подбери такими, чтобы нити накала ламп чуть светились. Этими же резисторами можно также регулировать яркость свечения ламп любого из каналов цветности.

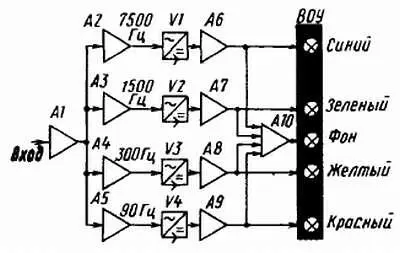

Более сложную и технически более интересную установку для автоматического воспроизведения цветового сопровождения музыкальной программы можно построить по структурной схеме, приведенной на рис. 336.

Рис. 336. Структурная схема светодинамической установки

В такой установке, предложенной Р. Абзалетдиновым из г. Москвы, четыре частотных канала, каждый из которых настроен на среднюю частоту соответствующего ему участка звукового диапазона высших-средних — на частоту 7500, средних — на частоту 1500, средних-низких — на частоту 300, низших — на частоту 90 Гц. Первому из этих частотных каналов условно присвоен синий цвет, второму — зеленый, третьему — желтый, четвертому — красный.

Электрический сигнал музыкальной программы, снимаемый с линейного выхода магнитофона, электропроигрывателя или другого звуковоспроизводящего устройства, подают на вход предварительного усилителя А1 светодинамической установки, а с его выхода — на входы активных полосовых RC-фильтров А2-А5, разделяющих всю полосу частот музыкальной программы на четыре основных участка-канала. Далее следуют амплитудные детекторы V1-V4, выпрямляющие переменные напряжения звуковых частот, выделенные RC-фильтрами.

Постоянные составляющие про детектированных сигналов усиливаются до необходимой мощности усилителями постоянного тока А6-А9. К их выходам подключены группы ламп накаливания, окрашенные в цвета, соответствующие частотным каналам, которые образуют выходное оптическое устройство (ВОУ) установки.

Одновременно сигналы с выходов усилителей А6-А9 подаются и на вход усилителя постоянного тока А10, нагруженного на группу ламп накаливания, суммарная мощность которых меньше мощности ламп любого канала цвета. Это пятый, вспомогательный канал установки — канал фона. Лампы этого канала светятся, к тому же не очень ярко, только тогда, когда на входе установки нет сигнала музыкальной программы.

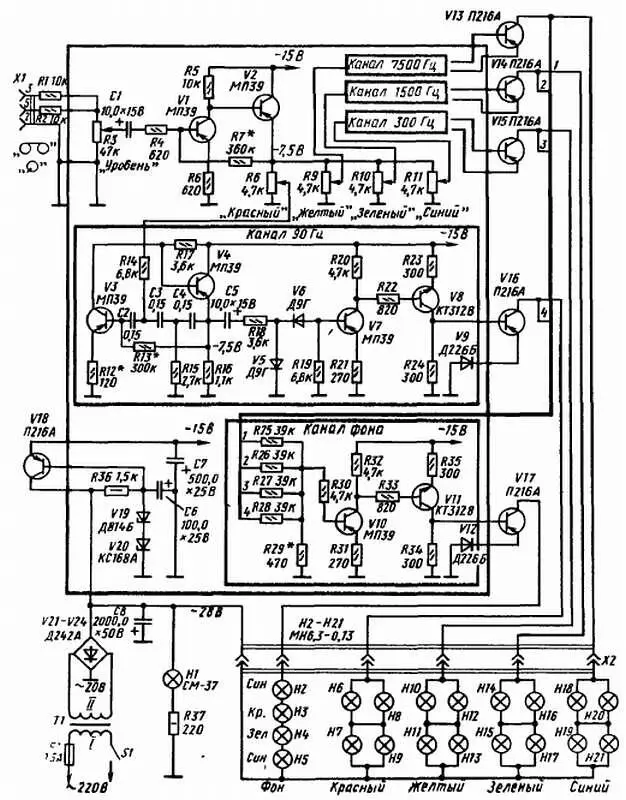

Принципиальная схема такой светодинамической установки показана на рис. 337.

Рис. 337. Принципиальная схема светодинамической установки

Сигнал с линейного выхода магнитофона подается на гнезда 3 и 2 разъема X1, а от пьезокерамического звукоснимателя — на гнезда 5 и 2 (нумерация гнезд соответствует общепринятой для пятиконтактной розетки СГ-5).

Переменный резистор R3 — регулятор уровня входного сигнала. С его движка сигнал через конденсатор С1 и резистор R4 поступает на вход двухкаскадного предварительного усилителя на транзисторах V1 и V2. Транзистор V2 включен эмиттерным повторителем, что обеспечивает оптимальные условия работы активных полосовых фильтров RC, стоящих за предварительным усилителем входного сигнала. Монофонический сигнал можно подавать непосредственно на переменный резистор R3, минуя развязывающие резисторы R1 и R2 (или совсем исключив их), при этом чувствительность усилителя к слабым сигналам несколько повысится.

Переменные резисторы R8-R11, соединенные между собой параллельно и являющиеся нагрузкой транзистора V2, выполняют функцию регуляторов уровня сигналов в каждом из каналов цвета. С их движков усиленный сигнал поступает к соответствующим полосовым фильтрам.

Основные каналы светодинамической установки различаются только номиналами некоторых конденсаторов и резисторов, входящих в цепи активных фильтров RC. Поэтому расскажу тебе о работе лишь одного из них — канала низших частот, настроенного на среднюю частоту около 90 Гц.

Активный полосовой фильтр RC этого канала представляет собой двухкаскадный усилитель на транзисторах V3 и V4, охваченный частотно-зависимой обратной связью по переменному току, напряжение которой с эмиттера транзистора V4 подается в цепь базы транзистора V3. Коэффициент усиления каскада на транзисторе V3 устанавливают подбором эмиттерного резистора R12 с таким расчетом, чтобы фильтр работал на грани возбуждения. При этом полоса частот, пропускаемая фильтром, сужается, а подъем амплитудно-частотной характеристики фильтра на резонансной частоте достигает восьми-десятикратного увеличения.

С резистора R16, являющегося выходным элементом фильтра, сигнал через конденсатор С5 и резистор R18 подается к амплитудному детектору, диоды V5 и V6 которого включены по схеме удвоения выходного напряжения.

В трехкаскадном усилителе постоянного тока работают транзисторы V7, V8 и V16 разных структур, включенные по схеме ОЭ. Связь между ними непосредственная: база транзистора V16 соединена с коллектором транзистора V8, а база его — с коллектором транзистора V7 первого каскада. Пока сигнала на входе установки нет, все транзисторы усилителя закрыты и группа ламп Н6-Н9 в коллекторной цепи выходного транзистора V16 не горит. С появлением сигнала в канале транзистор V7, а за ним и транзисторы V8 и V16 открываются, и тем больше, чем больше управляющее отрицательное напряжение на выходе детектора, а значит, и базе транзистора V7. Начинает, следовательно, светиться группа ламп этого канала цвета. Кремниевый диод V9 в эмиттерной цепи транзистора VI6 термостабилизирует режим работы выходного каскада.
