Крепить звукосниматель на гитаре надо с таким расчетом, чтобы был удален от задней стойки струн на 30 мм (средней продольной линией), а зазоры ферритовых головок — на 1,5–2 мм от струн.

Прежде чем играть на такой электрогитаре, участки ее струн против зазоров ферритовых головок надо намагнитить, поднося магнит к каждой струне на расстояние 1,5–2 мм. При этом полюса магнита должны чередоваться от струны к струне. Колеблясь над рабочими зазорами ферритовых головок, намагниченные струны возбуждают в их обмотках электрические колебания звуковой частоты, которые и подаются на вход усилителя 3Ч.

Свободное пространство между боковыми брусками и щечками хорошо залить смолой, а еще лучше — эпоксидным клеем. Это защитит головки от возможных механических повреждений и придаст звукоснимателю прочность.

Остается ответить на вопрос, который ты, вероятно, давно хотел задать: какой усилитель можно использовать для электрогитары. Любой усилитель 3Ч со входом, рассчитанным на подключение к нему звукоснимателя для воспроизведения грамзаписи с выходной мощностью не менее 1 Вт. Если, однако, усиление окажется недостаточным для громкого звучания, придется добавить каскад предварительного усиления напряжения звуковой частоты, включив его транзистор по схеме ОЭ. Полагаю, что с этой задачей ты справишься самостоятельно.

Теперь…

Суть этого цветового эффекта, сопровождающего музыку, иллюстрирует схема, показанная на рис. 334.

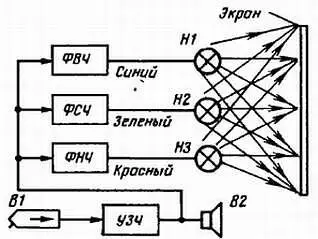

Рис. 334. Схема, иллюстрирующая сущность цветомузыки

Ко входу усилителя 3Ч подключен звукосниматель В1. С выхода усилителя сигнал звуковой частоты подается на головку громкоговорителя В2 и одновременно к фильтрам высших (ФВЧ), средних (ФСЧ) и низших (ФНЧ) частот. Каждый фильтр настроен на сравнительно узкую полосу частот и пропускает через себя в основном только колебания этого участка звукового диапазона. Фильтр высших частот пропускает к лампе Н1 колебания частотой выше 2 кГц, ФСЧ к лампе Н2 — колебания частотой примерно от 200 Гц до 3 кГц, а ФНЧ к лампе Н3 — колебания частотой до 300 Гц. При этом лампы, накаливаясь в такт с силой электрического сигнала, светятся с переменной яркостью и освещают полупрозрачный экран.

Баллон лампы Н1 канала высших частот — синий (или голубой), лампы Н2 канала средних частот — зеленый, лампы Н3 канала низших частот — красный. Это три основных цвета, которые, смешиваясь, могут составить другие цвета радуги. На экране, следовательно, создается картина игры цветов разной окраски и интенсивности, дополняющая восприятие музыки.

Предлагаю для начала смонтировать простую цветомузыкальную приставку с небольшим экраном к имеющемуся у тебя усилителю 3Ч.

Схема возможного варианта такой приставки изображена на рис. 335, а . Со звуковой катушки динамической головки В усилителя 3Ч, например, транзисторного электрофона или лампового усилителя, о которых я рассказывал ранее (см. схемы на рис. 186 и 225), сигнал звуковой частоты подается на базы транзисторов V1-V3 через соответствующие им частотные фильтры. Роль фильтра канала высших частот выполняет конденсатор С1: он хорошо пропускает колебания наиболее высоких частот и оказывает значительное сопротивление колебаниям средних и низших частот. Дроссель L1 и конденсатор С2 образуют фильтр средних частот. Функцию фильтра низших частот выполняет дроссель L2, индуктивное сопротивление которого для средних и высших частот большое, а для низших малое. В коллекторные цепи транзисторов включены лампы накаливания Н1-Н3, цвета баллонов которых соответствуют принятому частотному делению колебаний звукового диапазона.

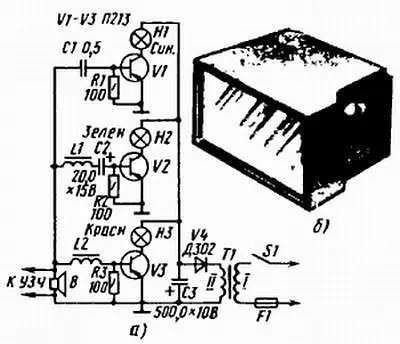

Рис. 335. Принципиальная схема светомузыкальной приставки ( а) и возможная конструкция ее светорассеивающего экрана ( б)

Исходное состояние транзисторов — закрытое. В это время токи коллекторных цепей транзисторов ничтожно малы и лампы, включенные в эти цепи, не светятся. Но вот заиграла музыка. В это время отрицательные полуволны сигналов, прошедших через фильтры, открывают транзистор, в их коллекторных цепях появляются токи и лампы начинают светиться. Чем сильнее электрические сигналы, тем больше открываются транзисторы и ярче светятся лампы. Если преобладают звуки низких тонов, то ярче других светится лампа красного цвета, а если высоких и средних, то синего и зеленого цветов. В результате на экране, освещающемся лампами, создаются различные цветовые гаммы.

Чтобы изменяющиеся токи транзисторов не влияли на работу усилителя, являющегося источником сигналов звуковой частоты, приставка питается от самостоятельного однополупериодного выпрямителя на диоде V4. Пульсации выпрямленного напряжения сглаживаются электролитическим конденсатором С3 большей емкости.

Транзисторы приставки могут быть низкочастотными или высокочастотными, но обязательно средней или большой мощности, например П213, П214, ГТ403, П601. Лампы накаливания от карманного электрического фонаря (3,5 В х 0,28 А). При наиболее громких звуках суммарный ток ламп приставки может достигать 0,7–0,8 А. Поэтому в выпрямителе блока питания должен работать диод, рассчитанный на выпрямленный ток около 1 А. Если не окажется такого диода, в выпрямитель можно включить четыре диода серии Д226 или Д7, соединив их по мостовой схеме.

В качестве сетевого трансформатора Т1 можно использовать выходной трансформатор кадровой развертки телевизора ТВК-110 или ТВК-90, как это было в электрофоне, или любой другой трансформатор, понижающий напряжение сети до 5–6 В. Напряжение на выходе выпрямителя должно быть не менее 7–8 В.

Дроссель L1 фильтра канала средних частот намотай на двух, сложенных вместе ферритовых кольцах 600НН с внешним диаметром 7 мм, а дроссель L2 канала низших частот — на трех, сложенных вместе, таких же кольцах. На каждый из таких сердечников надо намотать по 200 витков провода ПЭЛШО или ПЭВ-1 0,1.

Конструкция экрана с освещающими его лампами может быть такой, как на рис. 235, б . Лампы, баллоны которых окрашены цветными лаками, размещены на задней стенке ящика, оклеенного с внутренней стороны алюминиевой фольгой. Фольга (или жесть) выполняет роль рефлектора. Экраном, являющимся передней стенкой ящика, служит молочное стекло размерами не более 13х18 см. Расстояние между экраном и лампами может быть 12–15 см. От ламп идут провода к соответствующим им транзисторам, смонтированным вместе с фильтрами и блоком питания в другом ящике.
