Чтобы устранить искажения типа «ступенька», возникающие в двухтактном усилителе, на базы их транзисторов относительно эмиттеров необходимо подавать напряжения смещения, открывающие транзисторы. В описываемом усилителе начальные напряжения смещения на базах транзисторов V4 и V5 создаются падением напряжения на диоде V3, включенном в коллекторную цепь транзистора V2 в прямом направлении. Всего на диоде падает 0,25 В. Следовательно, на базе каждого из транзисторов выходного каскада относительно его эмиттера действует напряжение смещения, равное 0,12-0,13 В.

Диод V3 одновременно выполняет роль элемента, термостабилизирующего работу транзисторов выходного каскада. Происходит это следующим образом. Диод вмонтирован между транзисторами выходного каскада, которые во время работы нагреваются сами и нагревают окружающие их детали. От этого изменяется и температура корпуса диода. С повышением температуры прямое сопротивление диода, а значит, и падение напряжения на нем уменьшается, соответственно уменьшаются напряжения смещения на базах и токи коллекторных цепей выходных транзисторов. И, наоборот, с понижением температуры, когда прямое сопротивление диода возрастает, напряжения смещения и коллекторные токи транзисторов тоже несколько увеличиваются. В результате независимо от колебаний температуры режим работы транзисторов выходного каскада остается практически неизменным.

Коротко о назначении других деталей усилительного канала. Резистор R5 стабилизирует режим работы транзистора V2, а шунтирующий его конденсатор С1 уменьшает местную отрицательную обратную связь по переменному току, снижающую усиление этого каскада. Резистор R4 создает между выходом усилителя и истоком транзистора первого каскада отрицательную обратную связь, охватывающую усилитель в целом и улучшающую его частотную характеристику.

Блок питания обоих каналов образуют сетевой трансформатор Т1 и выпрямительный блок V12, диоды которого включены по мостовой схеме. Пульсации выпрямленного напряжения сглаживаются конденсатором С5 (соединены параллельно два конденсатора емкостью по 2000 мкФ каждый).

Теперь о конструкции и деталях усилителя. Внешний вид усилителя и размещение деталей в его корпусе (верхняя стенка снята) показаны на рис. 319, а монтажная плата одного из каналов (левого) и схема соединения деталей на ней — на рис. 320.

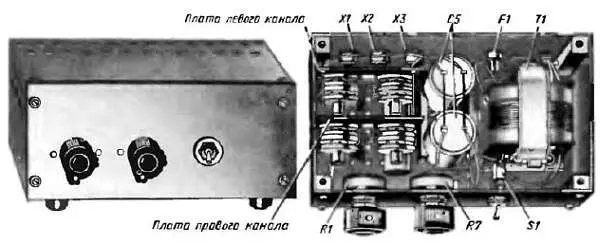

Рис. 319. Внешний вид усилителя и размещение деталей в его корпусе (вид сверху)

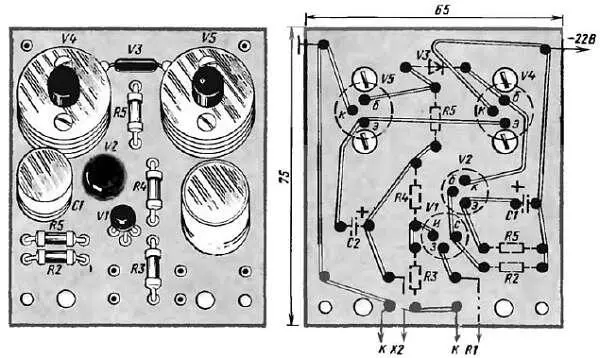

Pиc. 320. Монтажная плата левого канала усилителя и схема соединения деталей на ней

Корпус, внешние размеры которого 170х100х75 мм, состоит из шести пластин листового дюралюминия толщиной 2 мм, соединенных в единую конструкцию винтами, ввинченными в резьбовые отверстия в металлических стойках сечением 10х10 и длиной 75 мм. Нижняя, боковые и верхняя стенки имеют вентиляционные отверстия. Снизу привинчены резиновые ножки.

Детали каждого из каналов усилителя смонтированы на плате размерами 75х65 мм, вырезанной из листового гетинакса толщиной 1,5 мм. Опорными точками монтажа служат пустотелые заклепки, развальцованные в отверстиях в плате. Транзисторы выходного каскада установлены на теплоотводящих радиаторах. Конструкция радиатора показана на рис. 321.

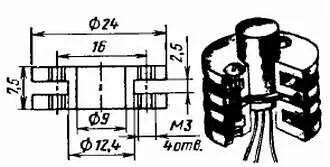

Рис. 321. Теплоотводящий радиатор транзистора выходного каскада

Он состоит из двух ребристых дисков, выточенных на токарном станке из дюралюминий. Стянутые вместе винтами М3 (в верхнем диске отверстия диаметром 3,2 мм для винтов не имеют резьбы), они плотно зажимают между собой выступающий поясок транзистора.

Монтажные платы обоих каналов усилителя скреплены вместе, наподобие этажерки, с помощью двух стяжек. Сетевой трансформатор Т1 и конденсаторы фильтра выпрямителя С5 жестко укреплены на нижней стенке корпуса, выпрямительный блок V12 — на стойке возле трансформатора, выключатель питания (тумблер МТ-1) и переменные резисторы — на передней, а держатель предохранителя типа ДПВ с плавким предохранителем на ток 0,25 А и гнездовые части входного и выходных разъемов — на задней стенке корпуса.

Все постоянные резисторы типа MЛT-0,5, переменные резисторы R1 и R7 — СП-I, электролитические конденсаторы — К50-6. Гнездовая часть разъема X1 — типа СГ-5, разъемов Х2 и ХЗ СГ-З. Нумерация выводных контактов разъемов указана на принципиальной схеме.

Полевые транзисторы КП103Е можно заменить аналогичными им транзисторами КП103Ж, транзисторы МП37Б — транзисторами МП37А со статическим коэффициентом передачи тока h 21Э не менее 25, ГТ402Б и ГТ404Б соответственно на ГТ402А и ГТ404А или (что лучше) на ГТ402Г и ГТ404Г. В блоке питания выпрямительный блок КЦ402Е можно заменить четырьмя диодами серии Д226 или Д7 с любым буквенным индексом, включив их по мостовой схеме. А смонтировать их можно на гетинаксовой пластинке.

Сетевой трансформатор Т1 блока питания самодельный, его можно выполнить на магнитопроводе ШЛ16х20 мм. Первичная обмотка I рассчитана на напряжение сети 220 В и содержит 2200 витков провода ПЭВ-1 0,2 вторичная — 180 витков провода ПЭВ-1 0,67. Можно применить унифицированный трансформатор ТН32 127/220-50 или другой трансформатор, понижающая обмотка которого рассчитана на напряжение 18–20 В при токе не менее 0,4 А.

Головки В2 и ВЗ громкоговорителя левого канала, а также В4 и В5 правого капала типа 1ГД-40Р или подобные им динамические головки мощностью 1 Вт. Головки надо смонтировать в дощатых или фанерных ящиках (как громкоговоритель переносной радиолы, причем звуковые катушки головок громкоговорителей должны быть включены синфазно.

Включив питание, сразу же измерь напряжение на выходе выпрямителя (на конденсаторе С5). Оно, в зависимости от данных вторичной обмотки трансформатора, может быть несколько больше или, наоборот, меньше. Запомни это значение, затем подбором резисторов R2 и R8 установи на эмиттерах выходных транзисторов (относительно общего заземленного провода) напряжения, равные половине напряжения на выходе выпрямителя.

После этого ко входу усилителя подключи стереофонический звукосниматель и, проигрывая грампластинку, проверь на слух качество звуковоспроизведения и плавность регулирования громкости в каждом канале. При одинаковых положениях движков переменных резисторов R1 и R7 громкость звука в громкоговорителях обоих каналов должна быть примерно одинаковой и плавно нарастать при вращении ручек резисторов в направлении движения часовой стрелки.
