Включив питание, сразу же измерь ток, потребляемый приемником от батареи (миллиамперметр можно включить между гнездами 1 и 2 разъема Х3 вместо вилки головных телефонов) он не должен превышать 12 мА. Значительно больший ток может быть только из-за ошибки в монтаже, неисправности выходных транзисторов или электролитических конденсаторов.

Режимы работы транзисторов усилителя 3Ч устанавливай подбором сопротивлений резисторов R9, R14 и R15. На это время конденсатор С13 на входе усилителя можно отключить от фильтра R5C12. Ориентировочные напряжения на электродах транзисторов, указанные на принципиальной схеме, измерены вольтметром постоянного тока с относительным входным сопротивлением 10 кОм/В.

Сначала подбором резистора R15 установи на эмиттерах транзисторов V8 и V9 напряжение, равное половине напряжения батареи питания, а затем подбором R14 — ток в коллекторной цепи транзистора V8, равный 0,5–0,6 мА. На время замены резистора R14 питание выключай, иначе выходные транзисторы могут выйти из строя. После этого подбором резистора R9 установи режимы транзисторов V5 и V6. Признаком работы усилителя служит фон переменного тока, появляющийся в телефонах при касании базы транзистора V5. Далее проверь, работает ли гетеродин. Параллельно конденсатору С10 подключи вольтметр постоянного тока, а затем замкни конденсатор С6 кратковременно пинцетом или отрезком провода. Если гетеродин работает, то напряжение на конденсаторе С10 должно изменяться.

Теперь, пользуясь генератором колебаний радиочастоты, надо установить границы полосы частот, перекрываемой конденсатором С8 гетеродинного контура, и настроить контур L2C4 усилителя РЧ и контур L1C1 рамочной антенны на частоту 3,6 МГц. Делай это в такой последовательности. Восстанови соединение конденсатора С13 с фильтром R5C12. Ротор конденсатора С8 «Настройка» поставь в положение средней емкости, а немодулированный сигнал генератора, настроенного на частоту 3,6 МГц, подай на левый (по схеме) вывод конденсатора С2. Напряжение сигнала генератора не должно быть больше 1 мВ. Вращая подстроечный сердечник катушки L3 контура гетеродина, добейся появления в телефонах звука средней тональности. Чем меньше уровень входного сигнала, тем четче будет прослушиваться в телефонах этот момент.

Может случиться, что добиться требуемой настройки только подстроечным сердечником не удастся. Причиной может быть недостаточная или слишком большая индуктивность гетеродинной катушки. В таком случае перестройкой частоты генератора можно добиться появления звука в телефонах, по его шкале узнать удвоенную частоту гетеродина и таким образом определить, в какую сторону нужно изменять емкость конденсатора С6 для достижения заданной настройки гетеродина.

Границы полосы частот гетеродина определяй по сигналам генератора. Сигнал частотой 3,5 МГц (низкочастотная граница диапазона) должен прослушиваться при наибольшей емкости конденсатора С8, а сигнал частотой 3,65 МГц (высокочастотная граница) — при его наименьшей емкости. Чтобы полосу частот расширить (если это необходимо), емкость конденсатора С7 увеличивай, а чтобы, наоборот, сделать ее более узкой, емкость этого конденсатора уменьшай.

Затем переходи к настройке нагрузочного контура усилителя РЧ и контура рамочной антенны. Сигнал от генератора частотой 3,6 МГц и амплитудой 100–200 мкВ подай на вход приемника, обернув провод от генератора вокруг кольца рамочной антенны два-три раза (связь теперь будет индуктивной). Контур L2C4 настраивай подстроечным сердечником катушки L2, а контур рамочной антенны — подстроечным конденсатором С1. По мере настройки контуров на частоту 3,6 МГц чувствительность приемника и, следовательно, громкость звука в телефонах возрастает. Чтобы возможно точнее уловить момент резонанса, амплитуду сигнала уменьшай постепенно. Настройку этих контуров на среднюю частоту диапазона можно считать законченной, если любое изменение подстроечного сердечника катушки L2 или емкости конденсатора С1 контура рамочной антенны сопровождается снижением громкости звучания телефонов.

Если наибольшая емкость конденсатора С1 окажется недостаточной для точной настройки рамочной антенны на частоту 3,6 МГц, тогда параллельно ему подключи керамический или слюдяной конденсатор емкостью 30–47 пФ и настройку повтори.

Завершающий этап — настройка антенны для получения диаграммы направленности в форме кардиоиды. Делать это надо по немодулированным сигналам передатчика — лисы с вертикальной антенной на открытом месте и на расстоянии от передатчика 100–150 м. Вблизи не должно быть зданий, железобетонных сооружений и линий электропередачи, поглощающих или рассеивающих энергию радиоволн. На это время согласующий резистор R1 замени переменным или подстроечным резистором с номинальным сопротивлением 5–7,5 кОм. Включи питание, настрой приемник на сигнал передатчика и, поворачивая его вокруг вертикальной оси, убедись, что диаграмма направленности одной рамочной антенны имеет форму восьмерки — достаточно четко выражены острые углы симметричных минимумов.

После этого приемник плоскостью рамочной антенны возможно точнее направь на лису, включи (кнопкой S1) штыревую антенну, а затем поверни приемник на 180°, чтобы сравнить громкость приема лисы с двух направлений. Направь приемник на лису минимумов кардиоиды и переменным резистором добейся минимальной громкости приема. Остается измерить получившееся сопротивление переменного резистора и заменить его постоянным такого же сопротивления. После этого, пользуясь тем же высокочастотным генератором, проградуируй шкалу настройки приемника.

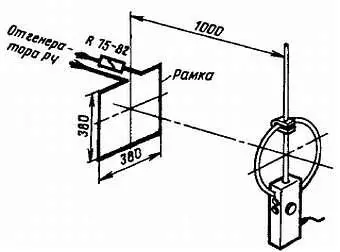

Чувствительность приемника по напряженности поля можно измерить по схеме, показанной на рис. 381.

Рис. 381. Схема измерения чувствительности приемника по напряженности поля

Для этого кроме генератора РЧ потребуется еще милливольтметр переменного тока и квадратная рамка со стороной 380 мм, согнутая из медной проволоки диаметром 3–5 мм. Основой рамки может быть крестовина из сухих древесных планок. Через согласующий резистор R , который должен быть безындукционным (непроволочным), рамку подключи к выходу генератора РЧ.

Сначала надо измерить напряжение шума на выходе приемника. Для этого параллельно головным телефонам подключи милливольтметр переменного тока, включи питание и конденсатором настройки С8 найди в рабочем диапазоне (3,5–3,65 МГц) участок, в котором не прослушиваются работающие радиостанции и внешние помехи. Милливольтметр покажет напряжение шума. Нормальным можно считать напряжение шума, равное 0,125—0,15 В для высокоомных телефонов или 0,025-0,05 В для низкоомных.
