Затем, не изменяя настройки, размести приемник относительно рамки так, чтобы плоскости рамки и рамочной антенны были параллельны, а расстояние между их геометрическими центрами равнялось 1 м. Настрой генератор на частоту приемника по максимальному напряжению на головных телефонах и установи аттенюатором генератора такое напряжение сигнала, при котором на телефонах приемника будет напряжение в 10 раз больше напряжения шума. Это напряжение генератора и будет характеризовать чувствительность приемника по напряженности поля. К примеру, если выходное напряжение генератора оказалось равным 20 мкВ, чувствительность приемника составит 20 мкВ/м.
Более подробно методика и практика измерения чувствительности приемника «лисолова» по напряженности поля изложены в книге А. Гречихина « Соревнования» охота на лис » (М.: ДОСААФ, 1973, 176 с.).
Какие изменения можно внести в приемник и его детали?
Прежде всего — о диодах смесительного каскада, от которых во многом зависит качество приемника. Главное требование, предъявляемое к ним — возможно малая их емкость. Этому требованию отвечают, например, кремниевые высокочастотные диоды КД509А, КД514Д, КДС523А-КДС523Г. Они и заменят диоды серии КД503. Подойдут также диоды серий Д104-Д106, Д223, но чувствительность приемника с ними несколько ухудшится.
В крайнем случае в смесителе можно использовать германиевые диоды серий Д2, Д9, Д18, Д20, Д311, Д312, ГД507 с любым буквенным индексом. Но тогда смеситель следует дополнить С-цепочками, как показано на рис. 382, повышающими эффективность работы диодов.

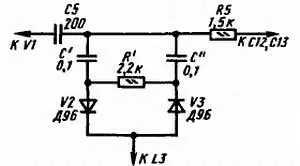

Рис. 382. Схема замены диодов смесителя
Конденсаторы С' и С2" должны быть слюдяные или керамические.
Вместо транзисторов КТ315Б можно использовать другие транзисторы этой же серии, а также серий КТ301, КТ312, КТ201 со статическим коэффициентом передачи тока не менее 100. Если не окажется транзистора серии КТ361 (по схеме V9), выходной двухтактный каскад можно собрать на двух германиевых маломощных низкочастотных транзисторах соответствующей структуры (рис. 383): V8 — из серий МП35-МП38, V9 — из серий МП39-МП42. При этом резистор R14, создающий на базах этих транзисторов напряжение смещения, следует заменить диодом V10 из серий Д2, Д9 или Д18. Незначительные искажения типа «ступенька», которые, возможно, при этом появятся, практически не скажутся на качестве звучания телефонов.
Напряжение на эмиттерах транзисторов выходного каскада, равное половине напряжения источника питания, устанавливай подбором сопротивления резистора R15.

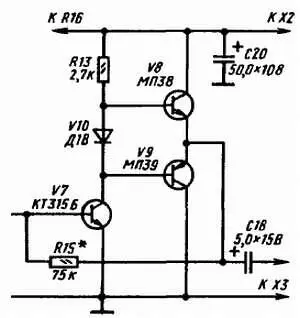

Рис. 383. Схема выходного каскада приемника на германиевых транзисторах
Полевые транзисторы КП303А, работающие в усилителе РЧ (V1) и гетеродине (V4), можно заменить любыми другими этой серии. Замена их биполярными транзисторами нецелесообразна из-за возможного ухудшения селективности и стабильности работы приемника.
Регулировка громкости может быть не ступенчатой, а плавной. Эту задачу нетрудно решить включением переменного резистора ( R' на рис. 384) во входную цепь транзистора V7 предоконечного каскада. Резистор может быть типа СПО-0,15 или СПО-0,5 номинальным сопротивлением 15–20 кОм.

Рис. 384. Схема плавной регулировки громкости
Для питания приемника можно использовать «Крону» или аккумуляторную батарею 7Д-0,1. При этом придется подобрать режим работы транзисторов фазоинверсного и выходного каскадов. Напряжение на эмиттерах выходного каскада устанавливай подбором резистора R15, а ток покоя (2–3 мА) — подбором R14. Если кремниевые транзисторы выходного каскада заменить германиевыми, а резистор R14 — диодом, устанавливать ток покоя не придется.
При использовании нового источника питания выходной разъем Х3 лучше разместить на нижней торцовой стенке корпуса — удобнее будет пользоваться приемником.
Успех в соревнованиях по «охоте на лис» зависит не только от пеленгационных качеств приемника, но и от того, как охотник освоил это свое «оружие» и пользуется им. Поэтому дать готовый рецепт, как искать и обнаруживать лис, нельзя. Можно лишь, опираясь на опыт, дать некоторые советы.
Прежде всего перед соревнованиями ты должен тщательно проверить свой приемник, подстроить антенну, если в этом появится необходимость. Питающая батарея должна быть свежей, иначе приемник может тебя подвести.
На старте тебе вручат карту или план местности с пометкой старта и контрольный билет, на котором судьи при лисах будут отмечать время их нахождения тобой. Контрольный билет — это основной документ охотника. Потеряешь его — тебе не засчитают прохождение трассы, даже если ты быстрее других пробежал ее. Приемник ты включишь только после того, как пробежишь стартовый коридор — идущую от старта в лес или кустарник дорожку, обозначенную флажками. Раньше нельзя — так установлено в «Положении о соревнованиях». Число лис на трассе и порядок поиска их тебе известны [2] На соревнованиях опытных спортсменов порядок поиска лис произвольный, что усложняет поиск их и прохождение всей трассы. На соревнованиях начинающих охотников порядок поиска лис обычно сообщают перед стартом или на старте.
. Значит, остановившись в конце стартового коридора, ты должен внимательно послушать всех лис и определить их азимуты (рис. 385).

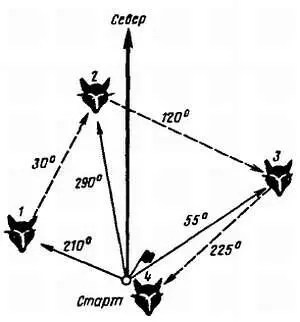

Рис. 385. Схема возможного размещения и поиска «лис» на трассе
Эти данные полезно нанести на карту. Особенно тщательно надо определить направление на ту лису, которую ты будешь искать первой.
Определять направление на лису начинай с нахождения прямой, на которой она находится. Это делают обычно по минимуму диаграммы направленности рамочной антенны, т. е. минимальной громкости приема. Затем, повернувшись лицом в сторону одного из возможных направлений, включи штыревую антенну и тут же направь максимум кардиоиды попеременно вперед и назад. Сравнивая уровни громкости сигналов лисы, ты тем самым определишь направление, в котором надо бежать — туда, куда смотрит максимум кардиоиды. И все это надо успеть за минуту, пока работает лиса.
Заметив время окончания работы лисы, отключи штыревую антенну и беги в сторону лисы. Как только она снова начнет работать, проверь направление на нее по минимуму рамочной антенны.
