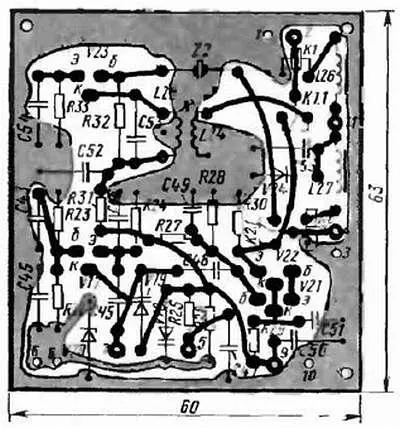

Рис. 393. Плата гетеродинного блока

Контактными выводами плат служат отрезки посеребренного (или луженого) медного провода толщиной 1,2–1,5 мм, запрессованные в отверстиях в платах.

Печатные платы этих блоков трансивера разработаны под детали: постоянные резисторы — MЛT-0,25, подстроечный резистор R2-CП4-1; неэлектролитические конденсаторы — КМ-4 и КМ-5, электролитические — К50-6; высокочастотные дроссели L11 и L12, L21 и L22 — Д-0,2 или самодельные такой же конструкции, L26 и L27 — Д-0,1; электромагнитные реле — РЭС-15 (паспорт РС4.591.004); катушки L9 и L10, L13 и L14 в усилителе ПЧ, а также L24 и L25 гетеродина фиксированной частоты 500 кГц — трансформаторы ФПЧ-2 от радиоприемника «Селга-404»; электромеханический фильтр Z1 — ЭМФ-9Д-500-3B; кварцевый резонатор Z2 — нa частоту 500 кГц в корпусе Б1.

Не изменяя печатных проводников плат, можно применять некоторые другие аналогичные детали. Подстроечный резистор СП4-1 (R2), например, можно заменить на СПО-0,5 конденсаторы КМ-4 и КМ-5 в развязывающих цепях (например, С11, С14) — на KЛC и КЛГ, в остальных высокочастотных цепях — на КТ или КСО. В качестве катушек индуктивности в усилителе ПЧ (L9 и L10, L13 и L14) и в гетеродине на частоту 500 кГц (L24 и L25) можно применить трансформаторы ПЧ с соотношением чисел витков от 20:1 до 10:1 от любых транзисторных супергетеродинов, соответственно прокорректировав под них печатные проводники плат.

Транзисторы КТ315 (V5, V14, V17, V21-V23) или подобные им кремниевые высокочастотные n-р-n транзисторы КТ301, КТ306, КТ312 могут быть с любым буквенным индексом. Следует лишь учесть, что коэффициент h 21Э транзисторов V5, V17 и V21 должен быть не менее 80 (при токе коллектору 1 мА), а транзистора V22 не менее 30 (при токе коллектора 20 мА). Через транзистор V22 протекает ток 15–20 мА, поэтому его желательно снабдить простейшим теплоотводящим радиатором. Транзисторы ГТ404Б (V15) и ГТ402Б (V16) можно заменить маломощными транзисторами МП41 и МП38. Но в этом случае к выходу усилителя 3Ч основного блока (к разъему Х3) можно будет подключать лишь головные телефоны.

Можно ли сверхвысокочастотные транзисторы КТ606 и КТ904 усилителя мощности заменить какими-то другими?

К сожалению, нет. Попытка авторов трансивера использовать в этом блоке менее дефицитные транзисторы успеха не имели. Но это не значит, что положение безвыходное — усилитель мощности может быть собран на электронных лампах, о чем я расскажу позже.

Микросхемы К122УН2А (А1) и К122УН1Г (А2, АЗ) можно заменить аналогичными им микросхемами серии К118-К118УН2В и К118УН1Г, но тогда с учетом их цоколевки надо будет переработать относящиеся к ним участки токонесущих проводников печатных плат.

Диоды КД503А (V1-V4 и V9-V12) кольцевых смесителей можно заменить диодами КД509, КД507. Можно также использовать диоды Д18, Д311, но с ними чувствительность приемного тракта трансивера несколько ухудшается (примерно до 2 мкВ). В других вспомогательных цепях диоды КД503А можно заменить любыми кремниевыми или германиевыми высокочастотными с возможно малыми обратными токами, например диодами Д9К.

Катушки L1, L2 контуров полосового фильтра и катушку L23 контура гетеродина плавного диапазона наматывают в броневых сердечниках СБ-12а проводом ПЭВ-2 0,33. Катушки L1 и L2 должны содержать по 20 витков с отводом от 5-го витка, считая от заземленного конца, a L23 — 25 витков такого же провода.

Катушки L3-L5, L6-L8, L15-L17 и LI8-L20 трансформаторов смесителей основного блока намотаны на кольцах типоразмера К7х4х2 из феррита марки 600НН. Можно также использовать ферритовые кольца с магнитной проницаемостью 400-1000 и внешним диаметром 7-12 мм. Каждая из катушек трансформаторов содержит 34 витка провода ПЭВ-2 0,15. Наматывать катушки каждого трансформатора надо одновременно тремя проводами, предварительно скрутив их жгутиком, а во время монтажа внимательно следить за порядком их соединения (на рис. 388 начала катушек отмечены точками).

Дроссели L11, L12, L21, L26 и L27 можно намотать на резисторах МЛТ-0,5 сопротивлением не менее 1 МОм, уложив на их корпуса по 180–200 витков провода ПЭВ-1 0,1–0,12.

Для платы усилителя мощности использован фольгированный стеклотекстолит, но монтаж деталей выполнен навесным методом (рис. 394, а ). Сделано так для того, чтобы сохранить возможно большую площадь заземленной фольги, поскольку она ослабляет паразитные связи между узлами и деталями и тем самым предотвращает самовозбуждение усилителя мощности. При таком способе монтажа выводы деталей, которые должны соединяться с общим заземленным проводником цепей питания, пропускают через отверстия в плате и припаивают к фольге (рис. 394, б ).

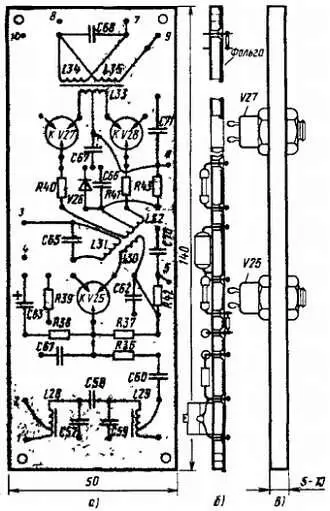

Рис. 394. Плата усилителя мощности ( а), монтаж деталей на ней ( б) и монтаж транзисторов усилителя на теплоотводящей пластине-радиаторе ( в)

Все другие отверстия в плате зенкуют со стороны фольги сверлом большего диаметра, пропускают через них выводы деталей и соединяют между собой отрезками изолированного монтажного провода.

Транзисторы V25, V27 и V28 усилителя мощности установлены на теплоотводящем радиаторе, роль которого выполняет дюралюминиевая пластина толщиной не менее 5 мм. В корпусе трансивера радиатор размещают под монтажной платой наподобие этажерки и через сквозные отверстия в плате диаметром 10–12 мм выводы транзисторов соединяют с соответствующими точками монтажа.

Резисторы и конденсаторы, используемые в усилителе мощности, такие же, как в основном и гетеродинном блоках. Катушки L28 и L29 входного полосового фильтра точно такие же, как катушки L1 и L2 подобного фильтра приемного тракта. Катушки L30-L32 межкаскадного трансформатора намотаны на кольце типоразмера К12х6х4 из феррита М20ВЧ2 проводом ПЭВ-2 0,35. Катушка L30 содержит 2 витка, L31 — 17 витков, L32 — 2 витка с отводом от середины. Магнитопроводом катушек L33-L35 выходного трансформатора служит кольцо К20х10х5 из феррита M50BЧ2 Катушка L33 содержит 2 витка с отводом от середины, L34 — 16 витков, L35 — 2 витка провода ПЭВ-2 0,35.

Конденсаторы переменной емкости С64 и С69 типа КПЕ-180. Вообще же можно использовать односекционные КПЕ с твердым или воздушным диэлектриком от любых малогабаритных транзисторов приемников. Диод КД504 (V24) можно заменить любым кремниевым.

Измерительный прибор РА1 — на ток 0,5–1 А. Подойдет любой миллиамперметр с шунтом соответствующего сопротивления.

Возможный вариант компоновки блоков и деталей трансивера приведен на рис. 395.

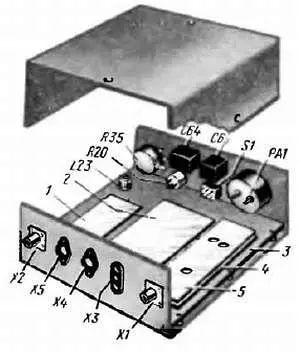

Рис. 395. Компоновка деталей и блоков трансивера в корпусе
