Его корпус образуют две дюралюминиевые пластины, согнутые наподобие буквы П, одна из которых является основанием с передней и задней панелям, а вторая крышкой. Четырьмя винтами М4 крышку привертывают к металлическим уголкам, приклепанным к основанию.

На основании с помощью стоек высотой 5-10 мм закреплено плоское металлическое шасси 3 с находящимися на нем платами блоков трансивера. Платы основного 2 и гетеродинного 1 блоков прикреплены к шасси непосредственно, а чтобы не было замыкания монтажа, под ними в шасси сделаны прямоугольные отверстия. Плата усилителя мощности 5 прикреплена к радиатору 4 на четырех стойках высотой 8-10 мм. На передней панели размещены все органы управления и измерительный прибор (РА1) для контроля тока оконечного каскада усилителя мощности, на задней все входные и выходные гнезда и разъемы трансивера. Входной двухконтурный полосовой фильтр приемного факта, детали которого смонтированы на гетинаксовой пластинке, и электромагнитное реле К3 (РЭС-15, паспорт РС4.591.004) находятся на шасси между платами и задней панелью корпуса.

Налаживание.Трансивер радиоаппарат повышенной сложности. Поэтому, естественно, конструирование, налаживание и работа с ним в эфире потребуют от тебя дополнительных знаний, которые придется черпать из соответствующей литературы, навыков обращения с новыми для тебя радиоэлементами, измерительными приборами. К настройке трансивера к тому же предъявляются более высокие требования, чем, скажем, к бытовым усилителям 3Ч и радиовещательным приемникам. Потому что каждый новый любительский приемопередатчик — это новый позывной в эфире. И если твой трансивер окажется недостаточно хорошо настроенным, то не только тебя, но и ты не сможешь услышать в эфире голоса других радиоспортсменов.

Во время налаживания и настройки трансивера питать его можно от имеющегося у тебя сетевого блока. А для работы в эфире придется сконструировать более мощный стабилизированный источник питания, о чем я скажу позже.

Налаживание начинай с установки режимов работы транзисторов V5 и V14-V16 основного блока (см. рис. 388). Для этого переключатель S1 «Прием-передача» установи в положение «Прием», движок переменного резистора R20 «Усиление» — в положение наибольшего усиления и, подбирая резистор R4, добейся, чтобы напряжение на эмиттере транзистора V5 была около 2 В. Напряжение на эмиттерах транзисторов V15 и V16, равное половине напряжения источника питания, устанавливай подбором резистора R14 в базовой цепи транзистора V14.

Далее займись гетеродинным блоком. Сначала проверь его работоспособность и настрой генератор фиксированной частоты 500 кГц. Для этого между выводами 3 и 4 платы включи высокочастотный вольтметр с пределом измерения до 1 В и вращением подстроечного сердечника контурной катушки L25 добейся амплитуды напряжения на выходе генератора около 0,5 В.

Налаживание генератора плавного диапазона начинай с проверки режимов работы транзисторов по постоянному току. Предварительно контурную катушку L23 (или выводы 7 и 8 платы) временно замкни накоротко проволочной перемычкой, чтобы сорвать генерацию. В таком режиме напряжение на эмиттере транзистора V17 должно быть около 1 В, а на эмиттере транзистора V22 — 4–5 В. При исправных деталях и отсутствии ошибок в монтаже эти напряжения не должны отличаться более чем на 20–25 %. Подогнать такие режимы можно подбором резисторов R22 и R27.

Затем удали проволочную перемычку, замыкающую контурную катушку, к выходу генератора (выводы 2 и 1 платы) через конденсатор емкостью 0,1–0,47 мкФ подключи резистор МЛТ-0,25 или MЛT-0,5 сопротивлением 470–510 Ом, а параллельно этому резистору — высокочастотный вольтметр. Если генератор работает, вольтметр должен фиксировать какое-то напряжение. Отсутствие напряжения — признак того, что генератор не возбуждается. В таком случае надо конденсатор С46 заменить другим, с несколько меньшей емкостью. Подбери такой конденсатор, при котором сигнал генератора будет устойчивым во всем диапазоне частот.

Добившись устойчивой генерации, переменным резистором R35 «Настройка» подай на варикапы управляющее напряжение 3,2 В и подстроечным сердечником катушки L23 установи частоту генерации чуть меньше 2350 кГц (примерно на 5-10 кГц). Затем, установив движок резистора R35 в другое крайнее положение, подай на варикапы напряжение, близкое к нулю. Теперь рабочая частота плавного генератора должна быть несколько выше 2450 кГц. Если при вращении ручки резистора R35 от одного крайнего в другое крайнее положения перекрытие диапазона частот будет меньше 110–120 кГц, то конденсатор С45 замени конденсатором меньшей емкости или уменьшай сопротивление резистора R34, чтобы максимальное управляющее напряжение, подаваемое на варикапы, увеличить до 3,5–4 В.

Далее надо подобрать конденсатор С48. Его емкость должна быть такой, чтобы напряжение на выходе генератора было 0,7–0,9 В и не изменялось по диапазону более чем на 0,1 В. Затем проверь диапазон частот, перекрываемый генератором, и если он изменился, то подстрой сердечником контурную катушку L23. Граничные частоты генератора плавного диапазона, соответствующие 2340 и 2460 кГц, устанавливай по частотомеру, по шкале связного приемника, настраивая его на сигналы генератора, или с помощью резонансного волномера, подобного тому, которым ты, возможно, пользовался при настройке передатчика аппаратуры радиоуправления моделями (см. рис. 357).

После этого приступай к настройке радиочастотного тракта — основного блока трансивера. Делай это так. К разъему Х3 подключи нагрузку усилителя 3Ч — динамическую головку со звуковой катушкой сопротивлением 6-10 Ом или ее эквивалент — резистор такого же сопротивления на мощность рассеяния 0,5–1 Вт. Параллельно нагрузке подключи вольтметр переменного тока. Коснись пальцем или отверткой вывода 4 микросхемы А2. Появление фона в головке и отклонение стрелки вольтметра будут признаком работоспособности усилителя 3Ч.

Теперь, установив ручку переменного резистора R20 «Усиление» в положение максимального усиления, на вход трансивера через эквивалент антенны (рис. 396) подай от ГСС сигнал частотой 1990 кГц и амплитудой 100 мкВ.

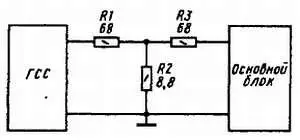

Рис. 396. Включение эквивалента антенны

Вращая подстроечные сердечники катушек L13, L9 фильтров тракта П4, катушек L2, L1 контуров входного полосового фильтра и постепенно уменьшая уровень сигнала ГСС, добивайся наибольшего отклонения стрелки вольтметра, что будет соответствовать наилучшей чувствительности приемного тракта трансивера. Шкалу трансивера градуируй по сигналам ГСС после настройки радиочастотного тракта в режиме «Прием».
