Радиостанции Р-105, Р-108 и Р-109 можно назвать близнецами, потому что внешне и конструктивно они абсолютно одинаковы, идентичны и их принципиальные схемы. Разница только в диапазонах рабочих частот: радиостанция Р-105 перекрывает диапазон радиочастот от 36,0 до 46,1 МГц, Р-108 — от 28,0 до 36,5 МГц, Р-109 — от 21,5 до 28,5 МГц. Вместе они охватывают полосу радиочастот УКВ диапазона от 21,5 до 46,1 МГц, что соответствует радиоволнам длиной от 13,95 до 6,51 м. Они могут работать на ходу при переноске их радистами, в движущемся автомобиле и в стационарных условиях. Станции сохраняют работоспособность при температуре от 40° мороза до 50 °C тепла. Эти радиостанции, между прочим, широко используются и для соревнований радиолюбителей-спортсменов, в том числе и соревнований юных радиоспортсменов.

Как они устроены и работают?

Внешний вид радиостанции Р-105 показан на рис. 400.

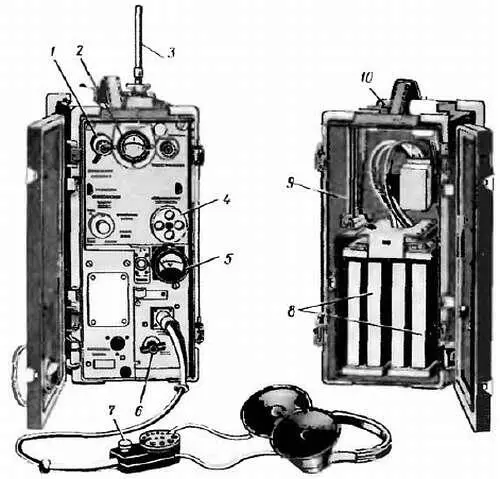

Рис. 400. Радиостанция Р-105:

1— ручка настройки антенны; 2— шкала настройки приемопередатчика; 3— антенна; 4— ручка установки рабочей частоты; 5— прибор проверки источников питании; 6— выключатель питании, 7— кнопка переключателя «Прием-передача»; 8— аккумуляторная батарея; 9— удлинительные колена штыревой антенны; 10— зажим для подключения противовеса (заземления)

Так выглядит все «семейство» УКВ радиостанций этого типа. Внутренняя часть корпуса, называемая ранцем, разделена глухой перегородкой на два отсека. В переднем отсеке находится сам приемопередатчик с вибрационным преобразователем низкого напряжения батареи питания в высокое, необходимое для питания анодно-экранных цепей радиоламп, а в заднем отсеке аккумуляторная батарея и вспомогательное оборудование. На верхней стенке ранца имеется ручка для переноса станции, а на боковой — петли для крепления заплечных ремней.

В рабочий комплект радиостанции входят также микротелефонная гарнитура — объединенные в одно целое микрофон и телефон с кнопочным переключателем «Прием-передача», называемым военными радистами тангентой, штыревая антенна, противовес - система проводников, выполняющих роль заземления, лучевая антенна и некоторое вспомогательное имущество. В зависимости от условий работы микротелефонная гарнитура может быть подключена к приемопередатчику через колодку на лицевой панели или колодку на верхней стенке ранца. На ходу, например, когда станция за плечами радиста, микротелефонную гарнитуру подключают к приемопередатчику через колодку на ранце.

Об устройстве и работе приемопередатчика этих станций я буду рассказывать по структурной схеме, изображенной на рис. 401.

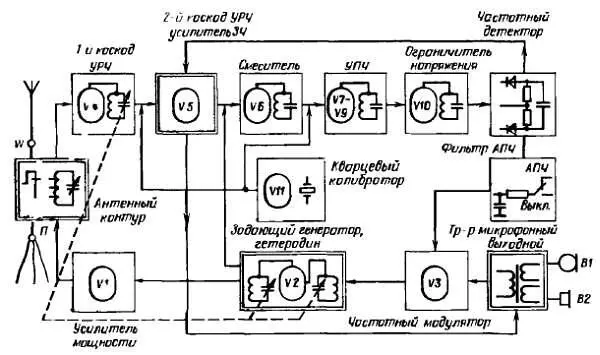

Рис. 401. Структурная схема радиостанции Р-105

Приемопередатчик радиостанции построен по схеме трансивера (как трансивер начинающего коротковолновика, о котором я рассказал в предыдущей беседе). Это значит, что часть его каскадов и отдельных деталей, контуров используется как при передаче, так и во время приема. Переключение станции с передачи на прием и обратно осуществляется тангентой на микротелефонной гарнитуре. При этом электромагнитное реле (на рис. 401 не показано), управляемое контактами тангенты переключает цепи питания и элементы приемопередатчика соответственно видам работы станции.

На структурной схеме каскады и контуры, которые используются на обоих видах работы, обведены двойными линиями. Линиями со стрелками показаны связи между элементами приемопередатчика.

Передатчик каждой из описываемых здесь радиостанций трехкаскадный: каскад на лампе V2 — задающий генератор, или, как его еще называют, возбудитель, каскад на лампе V1 — усилитель мощности, каскад на лампе V3 — частотный модулятор. Задающий генератор, преобразующий энергию постоянного тока в электрические колебания рабочей частоты передатчика, при работе станции на прием выполняет роль гетеродина приемника. И еще одна особенность генератора передатчика — его лампа является одновременно возбудителем радиочастотных колебаний и предварительным усилителем этих колебаний.

В некоторых из предыдущих бесед я упоминал о частотной модуляции. Многие бытовые приемники имеют УКВ ЧМ диапазон для приема местных радиовещательных УКВ станций с частотной модуляцией. С частотной модуляцией работают передатчики звукового сопровождения телевещательных центров и, разумеется, звуковых каналов телевизоров. Так вот, в переносных военных УКВ радиостанциях осуществляется частотная модуляция — электрические колебания, поступающие в антенну, изменяются под воздействием колебаний звуковой частоты не по амплитуде, как на широковещательных станциях длинноволнового, средневолнового и коротковолнового диапазонах, а по частоте (рис. 402).

Рис. 402. Графики, иллюстрирующие принцип частотной модуляции: а— колебания звуковой частоты; б— частотно-модулированные колебания радиочастоты

Роль такого модулятора в передатчиках УКВ станций выполняет каскад на лампе V3, называемой в данном случае реактивной лампой. Напряжение звуковой частоты от микрофона (на рис. 402 — график а ) через микрофонный трансформатор (он же выходной трансформатор приемника) подается на управляющую сетку реактивной лампы, которая изменяет свою емкость, входящую в контур задающего генератора, со звуковой частотой (на рис. 402 — график б ). Частотно-модулированные колебания поступают в усилитель, а от него — через антенный контур в антенну. Антенна, следовательно, излучает частотно-модулированные электромагнитные колебания. Настройка антенны на наибольшую отдачу энергии осуществляется по стрелочному прибору на лицевой панели.

Приемник радиостанции - супергетеродин, с автоматической подстройкой частоты (АПЧ). Его первые два каскада на лампах V4 и V5 — усилители радиочастоты, причем второй из них, на лампе V5, является и усилителем сигналов звуковой частоты. Преобразователь частоты состоит из смесителя, на лампе V6 и отдельного гетеродина на лампе V2 (он же задающий генератор передатчика). Преобразованные колебания радиочастоты усиливаются трехкаскадным усилителем ПЧ, поступают в каскад ограничения напряжения сигнала на лампе V10, а от него — к частотному детектору на полупроводниковых диодах. После детектирования колебания звуковой частоты усиливаются лампой V5, через выходной трансформатор поступают к телефону В2 и преобразуются им в звуковые колебания.
