Промежуточная частота приемника 1312,5 кГц. Когда радиостанцию переключают с передачи на прием, частота задающего генератора передатчика, работающего теперь как гетеродин приемника, увеличивается по всему перекрываемому диапазону волн точно на эту частоту.

Какова функция амплитудного ограничителя? Этот каскад, говоря упрощенно, срезает всплески частотно-модулированных колебаний, возникающие из-за различных помех и собственных шумов ламп приемника, ограничивая, таким образом, амплитуды колебаний. В результате на частотный детектор поступают колебания одинаковой амплитуды, но их частота изменяется с частотой модуляции передаваемого сигнала.

В приемнике предусмотрена система автоматической подстройки частоты. Ее образуют фильтр АПЧ и реактивная лампа V3, через которые частотный детектор соединяется с гетеродином преобразователя приемника. Если входной сигнал имеет некоторую расстройку по отношению к резонансной частоте детектора, то на выходе детектора, кроме сигнала звуковой частоты, возникает постоянное напряжение, значение и полярность которого зависят от высокочастотного сигнала на входе детектора. Это напряжение через реактивную лампу воздействует на частоту гетеродина, уменьшая, таким образом, расстройку приемника относительно частоты сигнала, на которую он настроен. При этом, правда, полоса частот пропускания приемника сужается, зато радист может вести бесподстроечную связь. Это очень удобно, особенно при работе на ходу: настроив приемопередатчик на заданную частоту, радисту уже не приходится во время связи его подстраивать.

Шкала настройки приемопередатчика общая для передатчика и приемника. Она проградуирована в фиксированных частотах, называемых также фиксированными волнами или, что тоже самое, каналами связи. Риски фиксированных частот нанесены на шкалу через каждые 50 кГц, а их порядковые номера — через 200 кГц, т. е. через каждые четыре фиксированные частоты.

На шкале радиостанции Р-109, например, обозначены 141 фиксированная частота. Если номер фиксированной частоты умножить на 100, то получим рабочую частоту, выраженную в килогерцах. Например, рабочей частоте 245 на шкале радиостанции соответствует частота 245х100 = 24500 кГц или 24,5 МГц.

Возрастание номеров фиксированных частот (волн) идет в направлении вращения ручки настройки по движению часовой стрелки. Шкала снабжена линзой, увеличивающей нанесенные на нее риски и цифры, что повышает точность настройки приемопередатчика на заданную частоту. А чтобы настройка не сбилась, радист с помощью ручки «Стопор» шкалы на лицевой панели фиксирует в этом положении механизм настройки приемопередатчика.

Что представляет собой кварцевый калибратор? Это генератор, частота колебаний которого стабилизирована кварцевым резонатором. Этот генератор — своеобразный эталон, по которому проверяют градуировку шкалы приемопередатчика.

Ты, конечно, понимаешь, какое значение имеет градуировка шкалы. Ведь от нее зависит точность настройки станции на заданную частоту, а значит, и обеспечение уверенной радиосвязи. Вот кварцевый калибратор и служит для того, чтобы радист мог проверить градуировку шкалы приемопередатчика и, если надо, произвести корректировку.

Конструкторы позаботились о том, как предельно упростить работу на радиостанции. Радист должен лишь подключить к приемопередатчику аккумуляторную батарею, антенну и микротелефонную гарнитуру, установить на шкале заданную рабочую частоту, настроить антенну и радиостанция готова к связи. А установив двустороннюю связь, радисту остается только нажимать и отпускать кнопку тангенты на микротелефонной гарнитуре, чтобы передавать и принимать нужные сообщения. Передача и прием ведутся на одной и той же частоте.

Тебя, конечно, интересует «дальнобойность» этих радиостанций. Сравнительно небольшая. Ведь это маломощные УКВ радиостанции: мощность их передатчиков всего 1 Вт. Дальность связи с однотипной радиостанцией зависит от применяемых антенн, рельефа местности и некоторых других условий. При работе с гибкой штыревой антенной высотой 1,5 м дальность связи достигает 6 км. Если использовать ту же штыревую антенну, но с помощью трубок-колен, входящих в рабочий комплект станции, увеличить ее высоту до 2,7 м, дальность связи возрастает до 8 км. При работе с лучевой антенной, подвешенной на высоте 1 м, устойчивая связь может быть осуществлена на расстоянии до 15 км, а с той же антенной, но поднятой на высоту 6 м — до 25 км.

К числу переносных относится также радиостанция Р-104, показанная на рис. 403.

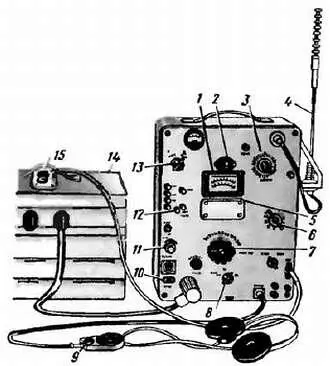

Рис. 403. Радиостанция Р-104:

1— шкала настройки приемопередатчика; 2— лампа подсветки шкалы; 3— ручка подстройки связи с антенной; 4— штыревая антенна; 5— табличка для записей; 6— ручка настройки антенны; 7— ручка установки рабочей частоты; 8— переключатель рода работы; 9— кнопка переключателя «Прием-передача»: 10— колодка для включения лампы-подсветки; 11— ручка регулятора громкости; 12— кнопка контроля частоты приемопередатчика с помощью кварцевого генератора; 13— ручка переключателя поддиапазонов; 14— упаковка питания; 15— телеграфный ключ

Это коротковолновая радиостанция, рассчитанная на работу как в телефонном, так и в телеграфном режимах. Выходная мощность передатчика в телеграфном режиме достигает 3,5 Вт, а в телефонном 1 Вт. Дальность связи в зависимости от режима работы и используемой антенны без дополнительных усилительных устройств может быть до 50 км и больше.

Весь диапазон радиочастот, перекрываемый станцией Р-104, от 1500 (длина волны 200 м) до 4250 кГц (длина волны около 70 м), имеет 275 каналов связи — фиксированных рабочих частот, через каждые 10 кГц. Радиостанция обеспечивает вхождение в связь и ведение двусторонней связи без подстройки с использованием для передачи и приема одной и той же фиксированной частоты.

Радиостанция Р-104, как и радиостанции Р-105, Р-108 и Р-109, используется и в радиоспорте, например на соревнованиях по работе в радиосети (рис. 404), в качестве лисы.

Рис. 404. Радиостанция Р-104в радиоспорте

Говоря о переносных военных радиостанциях, нельзя не вспомнить о ветеране Великой Отечественной войны радиостанции РБМ. В руках умелых радистов эти маломощные телефонно-телеграфные КВ радиостанции обеспечивали надежную и устойчивую связь в любых, самых сложных условиях боевой обстановки.
