Сейчас в Вооруженные Силы пришла новая техника, а «старушки эр-бэ-эмки», как их любовно называют бывшие радисты-воины, переданы в распоряжение организаций ДОСААФ — для изучения их будущими воинами, для радиоспорта. Есть они и во внешкольных учреждениях, здесь вместе с другими ребятами ты можешь овладеть техникой ведения радиосвязи.

Прежде всего — о видах ведения радиосвязи. Различают два вида ведения двусторонней связи: дуплексную и симплексную . При дуплексной связи радисты могут работать на передачу и прием одновременно и независимо друг от друга.

Если принимающий что-то не понял, например из-за какой-то помехи, он, воспользовавшись кратковременной паузой, может перебить работу передающего, чтобы уточнить содержание сообщения. Для такого вида связи радисты должны располагать двумя приемопередающими станциями или раздельно передатчиком и приемником, работающими независимо один от другого. При симплексной связи радисты работают на передачу и прием поочередно: один передает, а другой в это время принимает, затем, наоборот, второй передает, а первый принимает. При таком виде связи перебой радиста, работающего на передачу, исключен. Все приемопередающие станции, построенные по трансиверной схеме, рассчитаны на ведение только симплексной связи.

Независимо от вида ведения связи существуют два основных способа организации двусторонних радиосвязей — по радионаправлению и в радиосети .

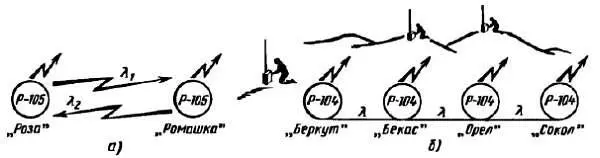

Схема связи по радионаправлению, т. е. в каком-то одном направлении, показана на рис. 405, а . В этом случае два радиста этого радионаправления работают только между собой. При таком способе связь может быть весьма устойчивой и к тому же дуплексной. Поскольку радистам сообщается направление линии связи, они могут применять антенны направленного действия, увеличивающие дальность и надежность связи.

Связь в радиосети — связь между тремя и более радистами (рис. 405, б ). Для каждой радиостанции выделяется рабочая частота, обычно общая для всех станций данной радиосети, и запасная рабочая частота, на которую перестраивают станции в случае появления помех или неустойчивой связи на первой выделенной частоте. Среди них есть главная станция, которая устанавливает порядок работы в радиосети. Как правило, связь ведется поочередно между парой радиостанций, а другие станции сети в это время переключены на прием. Четкость, внимательность и дисциплина радистов — гарантия слаженной работы в радиосети. Иначе связь может быть нарушена из-за взаимных помех.

Рис. 405. Схема радиосвязи: а— по радионаправлению: б— в радиосети

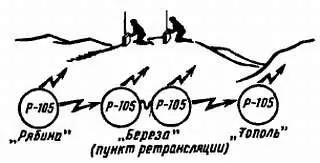

Можно ли маломощными станциями создать линию связи, длина которой значительно превышает их «дальнобойность». Можно. Как? С помощью пункта ретрансляции (рис. 406) — промежуточного пункта, где ведется прием от одной станции, усиление и последующая передача сигналов к другой станции радиолинии связи, но уже на другой частоте. Для такого промежуточного пункта используются две радиостанции, соединенные между собой проводной линией связи, а при ретрансляции в дуплексном режиме — два приемника и два передатчика.

Рис. 406. Пункт ретрансляции

А если пункт ретрансляции разместить в вертолете? Протяженность линии связи между ее конечными радиостанциями может быть многократно увеличена.

Дальность, устойчивость и качество радиосвязи зависят от того, как размещены радиостанции и их антенны. В городах и других крупных населенных пунктах дальность радиосвязи, и особенно на УКВ, уменьшается по сравнению с радиосвязью между станциями в полевых условиях. А если радиостанция с антенной окажется в подвале, под мостом, в канализационном коридоре, то радиосвязь вообще может пропасть из-за поглощения электромагнитной энергии земляными укрытиями, железобетонными конструкциями. Вот почему опытный радист старается разместить свою УКВ станцию или ее антенну, соединенную с приемопередатчиком фидером, на возвышении, например на чердаке здания, на крыше, и возможно дальше от глухих стен и железобетонных перекрытий. Связь становится лучше! В лесисто-болотистой местности радисты развертывают свои станции на опушках леса, в мелколесье, на полянах, избегая влияния на распространение радиоволн влажных стволов деревьев. В таких условиях хорошо удлинить штыревую антенну и поднять ее выше деревьев.

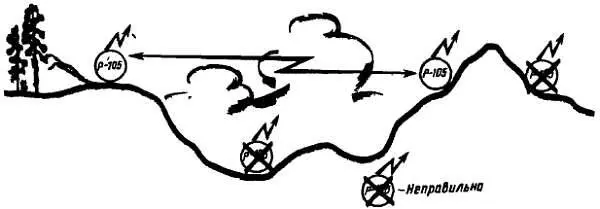

В гористой местности УКВ радиостанции развертывают на возвышенностях (рис. 407), чтобы антенны станций «видели» друг друга. Однако если УКВ станции будут развернуты вблизи горы или за горой, закрывающей корреспондента, связь может быть нарушена.

Рис. 407. Развертывание УКВ радиостанции в гористой местности

Если радиосвязь устанавливают через замерзшее озеро, реку или другой водоем с пресной водой, УКВ радиостанции располагают не на льду водоема, а подальше от берега на возвышенности.

Что представляет собой лучевая антенна, обладающая направленностью излучения и приема радиоволн? Это провод длиной около 40 м, натянутый на изоляторах над землей, один конец которого подключен к приемопередатчику (рис. 408).

Рис. 408. Лучевая антенна

К другому концу провода через нагрузочный резистор сопротивлением около 400 Ом присоединяют противовес — несколько отрезков провода длиной, равной примерно четверти длины рабочей волны радиостанции. Провод такой антенны с помощью колышков, входящих в комплект радиостанции, подвешивают горизонтально над землей на высоте 1 м. При этом ось провода антенны должна совпадать с направлением на корреспондента и «смотреть» на него нагрузочным резистором с противовесом. В этом направлении антенна и излучает большую часть электромагнитной энергии и много лучше чем с других направлений принимает радиоволны. Такую антенну хорошо использовать, когда радисту приходится работать в блиндаже, подвале, окопе или другом укрытии. Точно так же можно вынести из укрытия и штыревую антенну, соединив ее с приемопередатчиком высокочастотным кабелем. Но по эффективности работы штыревая антенна уступает лучевой.

Для связи на большие расстояния в диапазоне УКВ может быть создана радиорелейная линия связи.
