Но мало знать, что отражающий радиоволны самолет находится на таком-то расстоянии. Надо знать еще и направление. Чтобы определить, в каком месте находится данный предмет, антенна РЛС должна посылать радиоволны не во все стороны, как радиовещательная станция, а направленным, сравнительно узким пучком, подобным световому лучу прожектора. В этом случае приемник радиолокатора зафиксирует сигналы, отраженные только тем самолетом, который находится в направлении излучения радиоволн.

Наилучшее отражение радиоволн происходит, когда их длина соизмерима с размерами предмета. Поэтому радиолокаторы работают на метровых, дециметровых, сантиметровых и миллиметровых волнах, т. е. на частотах свыше 600 МГц. Энергию радиоволн таких длин, кроме того, легче концентрировать в узкий пучок, что имеет немаловажное значение для «дальнобойности» радиолокатора и точности определения места нахождения того или иного объекта.

Каким же образом радиолокатор обнаруживает объект, если он излучает энергию радиоволн узким направленным пучком? Антенна его передатчика может вращаться, а также изменять угол наклона, посылая волны в различных направлениях. Она же является и приемной антенной.

Наиболее простая антенна РЛС, работающая в метровом диапазоне, показана схематически на рис. 411, а . Принципиально она имеет такую же конструкцию, как многоэлементные телевизионные приемные антенны, только снабжена еще механизмом вращения и наклона. Длина вибратора равна приблизительно половине длины излучаемой волны. Ток высокой частоты подводится к активному вибратору. Такая антенна посыпает радиоволны довольно узким направленным пучком в сторону директоров. Она же и принимает отраженные сигналы, которые плут со стороны директоров.

Другая конструкция антенны наземной РЛС метрового диапазона показана на рис. 411, б . Она имеет большое число излучаемых вибраторов, расположенных в одной плоскости. Металлическая конструкция, на которой смонтированы вибраторы, выполняет роль рефлектора антенны. Чем короче радиоволна станции, тем меньше размеры излучаемого вибратора и рефлектора и общие размеры антенны. Так, например, рефлекторная антенна станции миллиметрового диапазона может иметь размеры, не превышающие размеров тарелки.

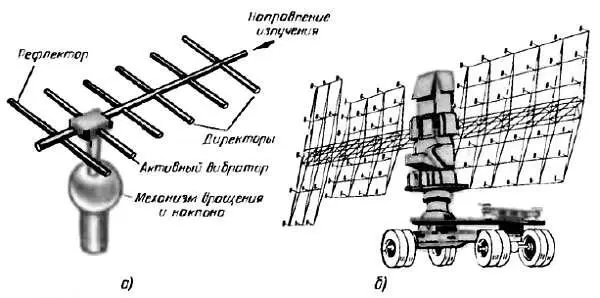

Рис. 411. Антенны направленного излучения и приема

Передатчики РЛС работают, как правило, в импульсном режиме; импульсами излучают радиоволны и их антенны. При импульсном режиме передатчик в течение очень короткого промежутка времени создает «очередь» радиоволн, после чего наступает сравнительно продолжительный перерыв пауза, в течение которой он «отдыхает». Во время перерыва происходит прием отраженных волн. Затем снова излучается такой же импульс, за ним опять следует пауза и т. д. При таком режиме антенна передатчика как бы «стреляет» в пространство короткими очередями радиоволн.

Допустим, что каждый импульс РЛС длится 10 мкс и за каждую секунду излучается 500 таких очередей радиоволн. Следовательно, паузы между импульсами равны 1990 мкс; т. е. почти в 200 раз продолжительнее, чем импульсы. Получается, что передатчик за сутки в общей сложности работает всего не больше нескольких минут. А мощность импульса достигает десятков, сотен и лаже тысяч киловатт. Она во много раз больше мощности, потребляемой радиолокатором от источника питания.

Объясняется это тем, что во время паузы в передатчике накапливается электрическая энергия, которая затем в течение очень короткого промежутка времени преобразуется в колебания радиочастоты и излучается антенной.

Расстояние до объекта определяют, как я уже говорил, временем между моментом посылки импульса и возвращением «радиоэха». Радиоволны распространяются со скоростью 300000 км/с (точнее, 299820 км/с). Это значит, что от самолета, находящегося, например, на расстоянии 150 км, радиоэхо вернется через 0,001 с, а при расстоянии до него 300 км через 0,002 с. Для измерения таких коротких промежутков времени не годятся лаже самые лучшие секундомеры, ибо неточность в отсчете времени даже 0,1 мс дает ошибку, равную десяткам километров.

В РЛС отсчет времени ведется при помощи электронного секундомера, роль которого обычно выполняет электронно-лучевая трубка. В простейшем виде она, подобно трубке осциллографа, представляет собой стеклянный баллон с электродами и сильным разрежением воздуха внутри (рис. 412, а ). Экраном служит плоская широкая часть трубки, покрытая с внутренней стороны тонким слоем люминофора — полупрозрачного вещества, светящегося под ударами электронов. Катод электронно-лучевой трубки подобен подогревному катоду электронной лампы. Он окружен металлическим цилиндром с небольшим отверстием посередине, через которое вылетают излучаемые катодом электроны. Это управляющий электрод трубки.

Неподалеку от него расположен первый анод, имеющий форму полого цилиндра. На него относительно катода подается положительное напряжение, под действием которого электроны, излучаемые катодом, получают ускорение. За первым анодом находится второй. Это может быть полый цилиндр или токопроводящее покрытие, нанесенное на внутреннюю поверхность горловины трубки. На него подается еще более высокое положительное напряжение, чем на первый анод. Электроны, пролетая его, приобретают еще большую скорость движения к экрану. Напряжения на электродах трубки подбирают так, что между ними образуется электрическое поле, обладающее свойством собирать электроны, летящие к экрану, в узкий пучок — луч.

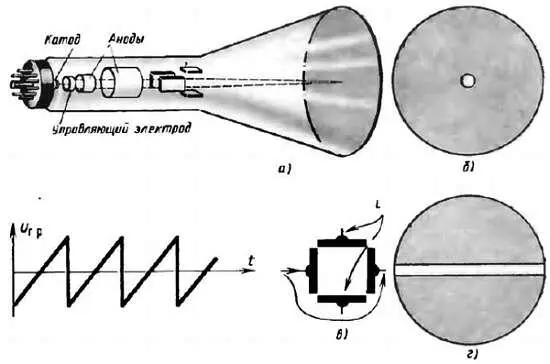

Рис. 412. Устройство и принцип действия электронно-лучевой трубки

Под действием ударов электронов люминофор светится — на экране появляется светящаяся точка (рис. 412, б ). Она тем ярче, чем больше электронов в луче и чем больше их скорость. Управляющий электрод изменяет плотность электронного луча и, следовательно, яркость светящейся точки на экране.

Всю систему, состоящую из катода, управляющего электрода и анодов, называют электронным прожектором электронно-лучевой трубки.

Между анодами и экраном трубки размещены еще четыре пластины, носящие название отклоняющих. Они образуют два плоских конденсатора, электрические поля которых перпендикулярны друг другу. Подавая напряжение на пару вертикально расположенных пластин, электронный луч можно отклонить влево или вправо и таким образом перемещать светящуюся точку на экране по горизонтали. Это пластины горизонтального отклонения луча. Вторая пара пластин, расположенных горизонтально, образует конденсатор, позволяющий электронный луч и светящуюся точку на экране перемещать по вертикали. Это пластины вертикального отклонения луча.
