Используя электронно-лучевую трубку в качестве электронного секундомера, на ее пластины горизонтального отклонения луча подают от специального генератора переменное напряжение пилообразной формы (рис. 412, в ), называемое напряжением горизонтальной развертки U г.p . От обычного синусоидального напряжения пилообразное отличается главным образом тем, что оно уменьшается значительно быстрее, чем возрастает, причем изменение напряжения происходит не по кривым, а по прямым линиям. При этом электронный луч чертит на экране трубки прямую горизонтальную светящуюся линию (рис. 212, г ) — линию горизонтальной развертки. Она-то и выполняет роль шкалы такого прибора радиолокатора.

Если на пластины вертикального отклонения луча подать импульс отраженного сигнала, он вызовет на этой шкале отметку в виде всплеска.

На пластины горизонтального отклонения луча прибора подают пилообразное напряжение развертки той же частоты, с которой происходит излучение зондирующих пачек радиоволн, например 1000 Гц. При такой частоте электронный луч 1000 раз в 1 с прочеркивает экран, образуя на нем прямую светящуюся линию. Общая длина линии на экране при этом соответствует в масштабе отрезку времени длительностью 0,001 с, т. е. 1 мс. Она может быть отградуирована в километрах.

Луч на экране трубки начинает двигаться слева направо от нулевого деления шкалы в тот момент, когда происходит излучение импульса. Момент посылки импульса отмечается выбросом линии у нулевого деления шкалы трубки. Пластины вертикального отклонения луча трубки включены на выходе приемника. Если в приемник не поступают отраженные импульсы, то остальная часть линии развертки на экране трубки имеет вид прямой. Но как только начинают поступать отраженные импульсы, на светящейся линии получается второй выброс. Для случая, показанного на рис. 413, видно, что расстояние до объекта, отразившего радиоволны, 70 км.

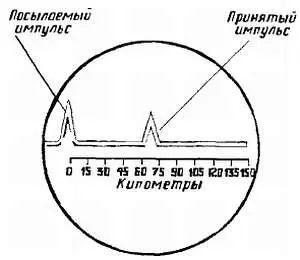

Рис. 413. Выброс светящейся линии на экране электронно-лучевой трубки указывает расстояние до цели

Как операторы РЛС определяют текущие координаты обнаруженного объекта, например самолета? По его азимуту, т. е. по углу между направлением на север и направлением на самолет, и по углу места углу, образуемому горизонтальной линией и наклонной линией, направленной на самолет (рис. 414).

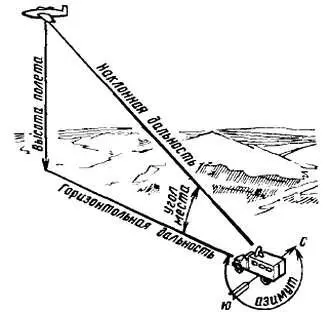

Рис. 414. Определение направления и высоты полета самолета

Эти данные фиксируют индикаторы по положению антенны. А когда известны азимут, угол места и наклонная дальность, то нетрудно рассчитать высоту полета и место, где в данный момент находится обнаруженный самолет. В РЛС все эти расчеты производятся, разумеется, автоматически. Очевидно, что если РЛС находится на земле или установлена на корабле и предназначена для наблюдения за наземными или плавающими по воде кораблями, нет необходимости измерять угол места.

Чтобы ты имел более полное представление о РЛС, разберем ее работу по упрощенной структурной схеме, изображенной на рис. 415. На ней показаны только основные устройства и их взаимосвязь.

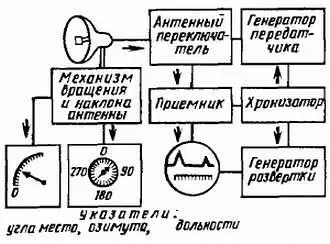

Рис. 415. Структурная схема радиолокационной станции

Антенна, излучающая импульсы радиоволн и принимающая отраженные радиоволны, обладает острой направленностью. При помощи электродвигателей она, нащупывая цель, может вращаться вокруг своей оси и изменять угол наклона. С механизмом вращения и наклона антенны связаны приборы, показывающие азимут и угол места самолета, на который в данный момент она направлена. Генератор передатчика и приемник имеют с антенной не прямую связь, а через переключатель, роль которого выполняют электронные приборы. Во время посылки импульсов радиоволн антенна подключена к передатчику, а во время пауз - к приемнику.

Принятые отраженные сигналы после усиления и детектирования подаются на электронно-лучевую трубку указателя дальности. Горизонтальное движение луча этой трубки осуществляется пилообразным напряжением генератора развертки. Новым для тебя на этой схеме является хронизатор — устройство, согласующее работу генератора передатчика, антенного переключателя и генератора развертки трубки дальномера. Через строго определенные промежутки времени он вырабатывает пусковые импульсы, действующие на генераторы развертки электронно-лучевой трубки. Хронизатор обеспечивает слаженность работы всех приборов и устройств РЛС.

Современные РЛС имеют, как правило, не три, как на структурной схеме, а два основных электронных индикатора: индикатор кругового обзора и индикатор высоты цели. Электронно-лучевая трубка индикатора кругового обзора (рис. 416) имеет радиальную развертку, светящаяся линия которой перемещается по кругу синхронно с вращением антенны. На обрамление экрана трубки нанесены метки градусов азимутальной шкалы. На самом экране электронным методом создают концентрические масштабные отметки наклонной дальности (на рис. 416 — через 50 км).

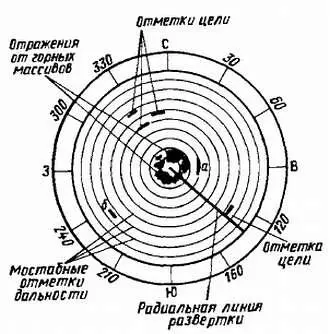

Рис. 416. Индикатор кругового обзора

На экране такого индикатора фиксируются все объекты, находящиеся в зоне действия, видны их азимуты и наклоны дальности. Например, для случая, показанного на рис. 416, азимут объекта а 90°, наклонная дальность 150 км, а для объекта б соответственно 230 и 375 км.

Угол места определяют по индикатору высоты цели с помощью так называемого гониометра устройства, изменяющего диаграмму направленности антенны. Таким образом, эта два индикатора позволяют оперативно, за 10–15 с определять и следить за текущими координатами всех целей, находящихся в зоне обнаружения РЛС.

Ты вправе задать вопрос: а как же узнать, свой или чужой (самолет обнаружен? На самолетах устанавливают небольшие передатчики, которые автоматически включаются при облучении их радиоволнами запросчика своей РЛС и посылают ответные опознавательные сигналы. Ответные сигналы своего самолета видны на экране индикатора кругового обзора. Если ответных сигналов нет — значит, самолет чужой.

Достаточно полное представление о РЛС тебе даст рис. 417, на котором изображена развернутая подвижная наземная РЛС, рассчитанная главным образом на обнаружение и определение координат самолетов и крылатых ракет.
