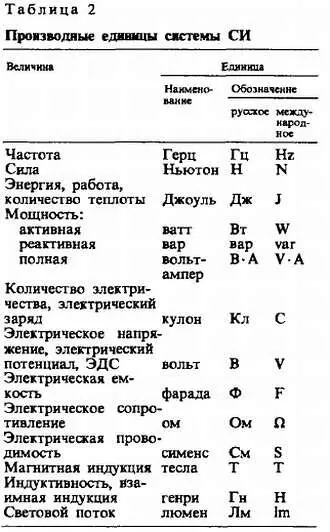

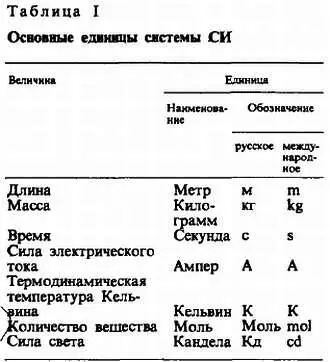

Обозначения единиц, получивших наименования в честь ученых, например ампер, вольт, ом, генри, пишут с большой (прописной) буквы (А, В, Ом, Гн).

Чтобы упростить написание и чтение численных величин, значение которых во много раз больше или меньше основной или производной единицы, введены десятичные кратные и дольные (дробные) приставки, характеристики которых приведены в табл. 3. Система СИ включает шесть кратных (дека, гекто, кило, Мега, Гига, Тера) и восемь дольных (деци, санти, милли, микро, нано, пико, фемто, атто) приставок. Некоторые из них, например кило; милли, микро, давно известны и широко используются на практике. Другие, например нано, Тера, используются сравнительно редко. Приставки гекто, дека, деци и санти применяют только в наименованиях кратных и дольных единиц, давно получивших распространение, например гектар, декаметр, сантиметр.

Обозначения основных, производных, десятичных кратных и дольных единиц могут быть только русскими или только международными. В этой книге используются русские обозначения.

Несколько примеров написания некоторых электрических величин из области электро- и радиотехники: 220 вольт — 220 В; 100 миллиампер — 100 мА, 10 килоом - 10 кОм; 5 микрофарад — 5 мкФ; 75 ватт - 75 Вт.

В этой книге, как и во всей радиотехнической литературе, принято позиционное обозначение элементов, устройств или функциональных групп элементов, состоящее из двух частей. В первой части обозначения указывается вид элемента или устройства, например конденсатор, резистор, переключатель. Эта часть обозначения содержит одну или две буквы латинского алфавита — так называемый буквенный код (табл. 4), например: С (конденсатор), R (резистор), S (переключатель), GB (батарея гальванических элементов или аккумуляторов) и т. д. Во второй части позиционного обозначения указывается порядковый номер элемента (устройства) в пределах данного вида в приемнике, усилителе или другом устройстве или приборе, например: C1, С2, R1, R2, GB1, V1, V2 и т. д. Условный номер части элемента или устройства, например части многоконтактного переключателя или группы контактов электромагнитного реле, если они изображены в разных участках схемы, их порядковый и условный номера разделены точкой, например: секция 1 переключателя S1 — S1.1; контактная группа 2 электромагнитного реле К2 — К2.2; элемент 1 цифровой микросхемы D2-D2.1.

Вместе с тем в нашей стране действует ГОСТ 2.170 81 (СТ СЭВ 2182-80) «Обозначения буквенно-цифровые в электрических схемах», согласно которому позиционное обозначение каждого элемента (устройства) состоит из одно и двухбуквенного кода (см. табл. 4) и порядкового номера элемента (устройства) данного вида, например: VT1, VT2 (транзисторы), VD1, VD2 (диоды), SA1, SA2 (выключатели или переключатели) и т. п. Кроме того, в обозначении допускается дополнительная латинская буква, характеризующая функциональное назначение данного элемента или устройства, например: резистор R5, защищающий транзистор от перегрузки током — R5P; конденсатор С12, используемый как измерительный элемент — C12N; испытательный транзистор — VT2G и т. д.

Такая буквенная система буквенно-цифрового позиционного обозначения элементов или устройств используется главным образом в электрических схемах аппаратуры промышленного изготовления, в специальной технической литературе, в некоторых журналах (например, в журнале «Радио»). Не исключено, что в ближайшие годы она распространится и на популярную радиотехническую литературу.

Таблица 4. Позиционное обозначение элементов и устройств

Элементы и устройства · Буквенный код

______________________________________

Устройства — общее обозначение (микросхемы, кроме цифровых, транзисторные, ламповые и магнитные усилители) А

Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) и электрических в неэлектрические (микрофоны, головные телефоны, динамические головки прямого излучения и громкоговорители, звукосниматели) В

Конденсаторы постоянной и переменной емкости С

Элементы логичные двоичные (цифровые микросхемы, ждущие мультивибраторы, триггеры) D

Элементы и устройства защиты (предохранители, разрядники, защитные реле, автоматы защиты электросети) F

Источники питания электрохимические (гальванические элементы, аккумуляторы), источники питания стабилизированные G

Батареи гальванических элементов, аккумуляторные GB

Устройства индикационные и сигнальные (сигнальные лампы накаливания, полупроводниковые индикаторы, звонки, сирены) Н

Реле электромагнитные К

Реле поляризованные КР

Катушки индуктивные, дроссели L

Электродвигатели переменного и постоянного тока М

Приборы и устройства измерительные (показывающие, регистрирующие) Р

Амперметры, миллиамперметры, микроамперметры РА

Вольтметры, милливольтметры PU

Резисторы постоянные, переменные и подстроечныё, терморезисторы R

Устройство коммутационное (переключатели, выключатели, кнопки) S

Трансформаторы, автотрансформаторы Т

Приборы полупроводниковые и электровакуумные (полупроводниковые диоды, диодные столбы, стабилитроны, транзисторы, варикапы, электронные лампы, электронно-лучевые трубки) V

Соединители разъемные, монтажные; устройства соединительные (гнезда, зажимы, разъемы) X

Устройства механические с электрическим приводом (электромагниты) Y

Устройства оконечные, фильтры (например, кварцевые), ограничители Z

Громкоговоритель (головка динамическая прямого излучения) ВА

Телефон (капсюль) BF

Фотоэлемент ВР

Звукосниматель BS

Пьезоэлемент BQ

Микросхема аналоговая DA

Микросхема цифровая, логический элемент DD

Нагревательный элемент ЕК

Предохранитель плавкий FU

Прибор звуковой сигнализации НА

Прибор световой сигнализации HL

Реле времени КТ

Частотомер PF

Омметр PR

Шунт измерительный PS
