В чем сущность действия этих обязательных элементов радиоприемного устройства?

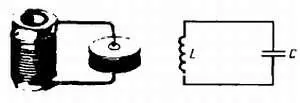

Устройство простейшего колебательного контура и его схема изображены на рис. 38. Он, как видишь, состоит из катушки L и конденсатора С , образующих замкнутую электрическую цепь. При некоторых условиях в контуре могут возникать и существовать электрические колебания. Поэтому его и называют колебательным контуром.

Рис. 38. Простейший электрический колебательный контур

Приходилось ли тебе наблюдать такое явление: в момент выключения питания электроосветительной лампы между размыкающимися контактами выключателя появляется искра. Если случайно соединить выводы полюсов батареи электрического карманного фонарика (чего нужно избегать), в момент их разъединения между ними также проскакивает маленькая искра. А на заводах, в цехах фабрик, где рубильниками разрывают электрические цепи, по которым текут токи большой силы, искры могут быть столь значительными, что приходится принимать меры, чтобы они не причинили вреда человеку, включающему ток. Почему возникают эти искры?

Из первой беседы ты уже знаешь, что вокруг проводника с током существует магнитное поле, которое можно изобразить в виде замкнутых магнитных силовых линий, пронизывающих окружающее его пространство. Обнаружить это поле, если оно постоянное, можно с помощью магнитной стрелки компаса. Если отключить проводник от источника тока, то его исчезающее магнитное поле, рассеиваясь в пространстве, будет индуцировать токи в ближайших от него других проводниках. Ток индуцируется и в том проводнике, который создал это магнитное поле. А так как он находится в самой гуще своих же магнитных силовых линий, в нем будет индуцироваться более сильный ток, чем в любом другом проводнике. Направление этого тока будет таким же, каким оно было в момент разрыва проводника. Иначе говоря, исчезающее магнитное поле будет поддерживать создающий его ток до тех пор, пока оно само не исчезнет, т. е. полностью не израсходуется содержащаяся в нем энергия. Следовательно, ток в проводнике течет и после того, как выключен источник тока, но, разумеется, недолго — ничтожно малую долю секунды.

Но ведь в разомкнутой цепи движение электронов невозможно, — возразишь ты. Да, это так. Но после размыкания цепи электрический ток может некоторое время течь через воздушный промежуток между разъединенными концами проводника, между контактами выключателя или рубильника. Вот этот ток через воздух и образует электрическую искру.

Это явление называют самоиндукцией , а электрическую силу (не путай с явлением индукции, знакомым тебе по первой беседе), которая под действием исчезающего магнитного поля поддерживает в нем ток, — электродвижущей силой самоиндукции или, сокращенно, ЭДС самоиндукции. Чем больше ЭДС самоиндукции, тем значительнее может быть искра в месте разрыва электрической цепи.

Явление самоиндукции наблюдается не только при выключении, но и при включении тока. В пространстве, окружающем проводник, магнитное поле возникает сразу при включении тока. Вначале оно слабое, но затем очень быстро усиливается. Усиливающееся магнитное поле тока также возбуждает ток самоиндукции, но этот ток направлен навстречу основному току. Ток самоиндукции мешает мгновенному увеличению основного тока и росту магнитного поля. Однако через короткий промежуток времени основной ток в проводнике преодолевает встречный ток самоиндукции и достигает наибольшего значения, магнитное поле становится постоянным и действие самоиндукции прекращается.

Явление самоиндукции можно сравнивать с явлением инерции. Санки, например, трудно сдвинуть с места. Но когда они наберут скорость, запасутся кинетической энергией энергией движения, их невозможно остановить мгновенно. При торможении санки продолжают скользить до тех пор, пока запасенная ими энергия движения не израсходуется на преодоление трения о снег.

Все ли проводники обладают одинаковой самоиндукцией? Нет! Чем длиннее проводник, тем значительнее самоиндукция. В проводнике, свернутом в катушку, явление самоиндукции сказывается сильнее, чем в прямолинейном проводнике, так как магнитное поле каждого витка катушки наводит ток не только в этом витке, но и в соседних витках этой катушки. Чем больше длина провода в катушке, тем дольше будет существовать в нем ток самоиндукции после выключения основного тока. И наоборот, потребуется больше времени после включения основного тока, чтобы ток в цепи увеличился до определенного значения и установилось постоянное по силе магнитного поле.

Запомни:свойство проводников влиять на ток в цепи при изменении его значения называют индуктивностью, а катушки, в которых наиболее сильно проявляется это свойство, — катушками самоиндукции или индуктивности. Чем больше число витков и размеры катушки, тем больше ее индуктивность, тем значительнее влияет она на ток в электрической цепи.

Итак, катушка индуктивности препятствует как нарастанию, так и убыванию тока в электрической цепи. Если она находится в цепи постоянного тока, влияние ее сказывается только при включении и выключении тока. В цепи же переменного тока, где беспрерывно изменяются ток и его магнитное поле, ЭДС самоиндукции катушки действует все время, пока течет ток. Это электрическое явление и используется в первом элементе колебательного контура приемника — катушке индуктивности.

Вторым элементом колебательного контура приемника является «накопитель» электрических зарядов конденсатор. Простейший конденсатор представляет собой два проводника электрического тока, например две металлические пластины, называемые обкладками конденсатора, разделенные диэлектриком, например воздухом или бумагой. Таким конденсатором ты уже пользовался во время опытов с простейшим приемником. Чем больше площадь обкладок конденсатора и чем ближе они расположены друг к другу, тем больше электрическая емкость этого прибора.

Если к обкладкам конденсатора подключить источник постоянного тока (рис. 39, а ), то в образовавшейся цепи возникнет кратковременный ток и конденсатор зарядится до напряжения, равного напряжению источника тока.

Ты можешь спросить: почему в цепи, те есть диэлектрик, возникает ток? Когда мы присоединяем к конденсатору источник постоянного тока, свободные электроны в проводниках образовавшейся цепи начинают двигаться в сторону положительного полюса источника тока, образуя кратковременный поток электронов во всей цепи. В результате обкладка конденсатора, которая соединена с положительным полюсом источника тока, обедняется свободными электронами и заряжается положительно, а другая обкладка обогащается свободными электронами и, следовательно, заряжается отрицательно. Как только конденсатор зарядится, кратковременный ток в цепи, называемый током зарядки конденсатора, прекратится.
