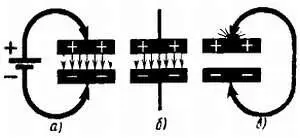

Если источник тока отключить от конденсатора, то конденсатор окажется заряженным (рис. 39, б ). Переходу избыточных электронов с одной обкладки на другую препятствует диэлектрик. Между обкладками конденсатора тока не будет, а накопленная им электрическая энергия будет сосредоточена в электрическом поле диэлектрика. Но стоит обкладки заряженного конденсатора соединить каким-либо проводником (рис. 39, в ), «лишние» электроны отрицательно заряженной обкладки перейдут по этому проводнику на другую обкладку, где их недостает, и конденсатор разрядится. В этом случае в образовавшейся цепи также возникает кратковременный ток, называемый током разрядки конденсатора. Если емкость конденсатора большая, и он заряжен до значительного напряжения, момент его разрядки сопровождается появлением значительной искры и треска.

Свойство конденсатора накапливать электрические заряды и разряжаться через подключенные к нему проводники используется в колебательном контуре радиоприемника.

Рис. 39. Зарядка и разрядка конденсатора

А теперь, юный друг, вспомни обыкновенные качели. На них можно раскачиваться так, что «дух захватывает». Что для этого надо сделать? Сначала подтолкнуть, чтобы вывести качели из положения покоя, а затем прикладывать некоторую силу, но обязательно только в такт с их колебаниями. Без особого труда можно добиться сильных размахов качелей — получить большие амплитуды колебаний. Даже маленький мальчик может раскачать на качелях взрослого человека, если будет прикладывать свою силу умеючи. Раскачав качели посильнее, чтобы добиться больших амплитуд колебаний, перестанем подталкивать их. Что произойдет дальше? За счет запасенной энергии они некоторое время свободно качаются, амплитуда их колебаний постепенно убывает, как говорят, колебания затухают, и, наконец, качели остановятся.

При свободных колебаниях качелей, так же как свободно подвешенного маятника, запасенная — потенциальная — энергия переходит в кинетическую энергию движения, которая в крайней верхней точке вновь переходит в потенциальную, а через долю секунды — опять в кинетическую. И так до тех пор, пока не израсходуется весь запас энергии на преодоление трения веревок в местах подвеса качелей и сопротивления воздуха. При сколь угодно большом запасе энергии свободные колебания всегда являются затухающими: с каждым колебанием их амплитуда уменьшается и колебания постепенно совсем затухают качели останавливаются. Но период, т. е. время, в течение которого происходит одно колебание, а значит, и частота колебаний остаются постоянными.

Однако, если качели все время подталкивать в такт с их колебаниями и тем самым пополнять потери энергии, расходуемой на преодоление различных тормозящих сил, колебания станут незатухающими. Это уже не свободные, а вынужденные колебания. Они будут длиться до тех пор, пока не перестанет действовать внешняя подталкивающая сила.

Я вспомнил здесь о качелях потому, что физические явления, происходящие в такой механической колебательной системе, очень схожи с явлениями в электрическом колебательном контуре. Чтобы в контуре возникли электрические колебания, ему надо сообщить энергию, которая «подтолкнула» бы в нем электроны. Это можно сделать, зарядив, например, его конденсатор.

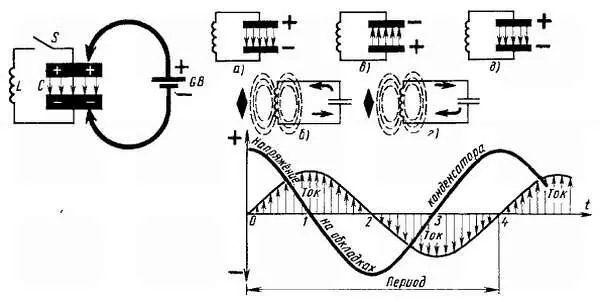

Разорвем выключателем S колебательный контур и подключим к обкладкам его конденсатора источник постоянного тока, как показано на рис. 40 слева. Конденсатор зарядится до напряжения батареи GB . Затем отключим батарею от конденсатора, а контур замкнем выключателем S . Явления, которые теперь будут происходить в контуре, изображены графически на рис. 40 справа.

В момент замыкания контура выключателем верхняя обкладка конденсатора имеет положительный заряд, а нижняя — отрицательный (рис. 40, а ). В это время (точка 0 на графике) тока в контуре нет, а вся энергия, накопленная конденсатором, сосредоточена в электрическом поле его диэлектрика. При замыкании конденсатора на катушку конденсатор начнет разряжаться. В катушке появляется ток, а вокруг ее витков — магнитное поле. К моменту полной разрядки конденсатора (рис. 40, б ), отмеченному на графике цифрой 1 , когда напряжение на его обкладках уменьшится до нуля, ток в катушке и энергия магнитного поля достигнут наибольших значений. Казалось бы, что в этот момент ток в контуре должен был прекратиться. Этого, однако, не произойдет, так как от действия ЭДС самоиндукции, стремящейся поддержать ток, движение электронов в контуре будет продолжаться. Но только до тех пор, пока не израсходуется вся энергия магнитного поля. В катушке в это время будет течь убывающий по значению, но первоначального направления индуцированный ток.

К моменту времени, отмеченному на графике цифрой 2 , когда энергия магнитного поля израсходуется, конденсатор вновь окажется заряженным, только теперь на его нижней обкладке будет положительный заряд, а на верхней — отрицательный (рис. 40, в ). Теперь электроны начнут обратное движение в направлении от верхней обкладки через катушку к нижней обкладке конденсатора. К моменту 3 (рис. 40, г ) конденсатор разрядится, а магнитное поле катушки достигнет наибольшего значения. И опять ЭДС самоиндукции «погонит» по проводу катушки электроны, перезаряжая тем самым конденсатор.

В момент времени 4 (рис. 40, д ) состояние электронов в контур будет таким же, как в первоначальный момент 0. Закончилось одно полное колебание.

Естественно, что заряженный конденсатор вновь будет разряжаться на катушку, перезаряжаться и произойдут второе, за ним третье, четвертое и т. д. колебания. Другими словами, в контуре возникнет переменный электрический ток, электрические колебания. Но этот колебательный процесс в контуре не бесконечен. Он продолжается до тех пор, пока вся энергия, полученная конденсатором от батареи, не израсходуется на преодоление сопротивления провода катушки контура. Колебания в контуре свободные и, следовательно, затухающие.

Рис. 40. Электрические колебания в контуре

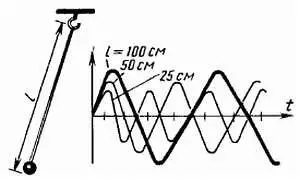

Какова частота таких колебаний электронов в контуре? Чтобы подробнее разобраться в этом вопросе, советую провести такой опыт с простейшим маятником. Подвесь на нитке длиной 100 см шарик, слепленный из пластилина, или иной груз массой в 20–40 г (на рис. 41 длина маятника обозначена латинской буквой L ).

Рис. 41. Графики колебаний простейшего маятника
