Переменный непроволочный резистор устроен так (на рис. 60 резистор СП-1 показан без защитной крышки): к круглому пластмассовому основанию приклеена дужка из гетинакса, покрытая тонким слоем сажи, перемешанной с лаком. Этот слой, обладающий сопротивлением, и является собственно резистором.

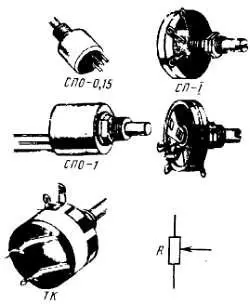

Рис. 60. Конструкции и графическое изображение переменных резисторов на схемах

От обоих концов слоя сделаны выводы. В центр основания впрессована втулка. В ней вращается ось, а вместе с осью фигурная гетинаксовая пластинка. На внешнем конце пластинки укреплена токосъемная щетка (ползунок) из нескольких пружинящих проволочек, которая соединена со средним выводным лепестком. При вращении оси щетка перемещается по слою сажи на дужке, вследствие чего изменяется сопротивление между средним и крайними выводами. Сверху резистор закрыт металлической крышкой, предохраняющей его от повреждений.

Так или примерно так устроены почти все переменные резисторы, в том числе типов СП ( Сопротивление Переменное), СПО ( Сопротивление Переменное Объемное) и ВК. Резисторы ТК отличаются от резисторов ВК только тем, что на их крышках смонтированы выключатели, используемые для включения источников питания. Принципиально так же устроены и малогабаритные дисковые переменные резисторы, например типа СПЗ-3в.

Переменные непроволочные резисторы изготовляют с номинальными сопротивлениями, начиная с 47 Ом, с допусками отклонения от номинала ±20, 25 и 30 %.

На принципиальных схемах, чтобы не загромождать их, используют систему сокращенных обозначений сопротивлений резисторов, при которой наименования единиц их сопротивлений (Ом, кОм, МОм) при числах не ставят. Такая система обозначения номинальных сопротивлений резисторов применена и в этой книге.

Сопротивления резисторов от 1 до 999 Ом обозначают на принципиальных схемах целыми числами, соответствующими омам, а сопротивления резисторов от 1 до 999 кОм — цифрами, указывающими число килоом, с буквой «к». Большие сопротивления резисторов указывают в мегаомах с буквой «М». Вот несколько примеров обозначения сопротивлений резисторов на схемах: R1 = 270 соответствует 270 Ом; R2 = 6,8 к — 6800 Ом; R3 = 56 к — 56 кОм (56 000 Ом); R4 = 220 к — 220 кОм (0,22 МОм); R5 = 1,5 М — 1,5 МОм.

Сразу же сделаю оговорку: для подавляющего большинства радиолюбительских конструкций без ущерба для их работы допустимо отклонение от указанных на схемах номиналов резисторов в пределах до ±10–15 %. Это значит, что резистор сопротивлением, например, 5,1 кОм может быть заменен резистором ближайшего к нему номинала, т. е. резистором с номиналом 4,7 или 5,6 кОм.

Представь себе такой случай. Тебе нужен резистор определенного сопротивления. А у тебя нет такого, но есть резисторы других номиналов. Можно ли из них составить резистор нужного сопротивления? Можно, конечно, если знать элементарный расчет последовательного и параллельного соединений сопротивлений электрических цепей и резисторов. При последовательном соединении резисторов (рис. 61, а ) их общее сопротивление R общ равно сумме сопротивлений всех соединенных в эту цепочку резисторов, т. е.

R общ= R1+ R2+ R3и т. д.

Так, например, если R1 = 15 кОм и R2 = 33 кОм, то их общее сопротивление R общ = 15 + 33 = 48 кОм (ближайшие номиналы 47 и 51 кОм).

При параллельном соединении резисторов (рис. 61, б ), их общее сопротивление R общ уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора.

Рис. 61. Последовательное ( а) и параллельное ( б) соединения резисторов

Результирующее сопротивление цепи из параллельно соединенных резисторов рассчитывают по такой формуле:

R общ = R1R2/( R1+ R2).

Допустим, что R1 = 20 кОм, a R2 = 30 кОм. Общее сопротивление участка цепи, состоящей из этих двух резисторов, равно:

R общ = R1· R2/( R1+ R2) = 20·30/(20 + 30) = 12 кОм.

Когда параллельно соединяют два резистора с одинаковыми номиналами, их общее сопротивление равно половине сопротивления каждого из них.

Конденсаторы, как и резисторы, относятся к наиболее многочисленным элементам радиотехнических устройств. О некоторых свойствах конденсатора — «накопителя» электрических зарядов — я тебе уже рассказывал. Тогда же говорил, что емкость конденсатора будет тем значительнее, чем больше площадь его обкладок и чем тоньше слой диэлектрика между ними.

Основной единицей электрической емкости является фарада (сокращенно Ф, названная так в честь английского физика М. Фарадея . Однако 1 Ф — это очень большая емкость. Земной шар, например, обладает емкостью меньше 1 Ф. В электро- и радиотехнике пользуются единицей емкости, равной миллионной доле фарады, которую называют микрофарадой (сокращенно мкФ). В одной фараде 1 000 000 мкФ, т. е. 1 мкФ = 0,000001 Ф. Но и эта единица емкости часто оказывается слишком большой. Поэтому существует еще более мелкая единица емкости, именуемая пикофарадой (сокращенно пФ), представляющая собой миллионную долю микрофарады, т. е. 0,000001 мкФ; 1 мкФ = 1000000 пФ. Все конденсаторы, будь то постоянные или переменные, характеризуются прежде всего их емкостями, выраженными соответственно в пикофарадах, микрофарадах.

На принципиальных схемах емкость конденсаторов от 1 до 9999 пФ указывают целыми числами, соответствующими их емкостям в этих единицах без обозначения пФ, а емкость конденсаторов от 0,01 мкФ (10000 пФ) и больше — в долях микрофарады или микрофарадах без обозначения мкФ. Если емкость конденсатора равна целому числу микрофарад, то в отличие от обозначения емкости в пикофарадах после последней значащей цифры ставят запятую и нуль.

Примеры обозначения емкостей конденсаторов на схемах: С1 = 47 соответствует 47 пФ, С2 = 3300 соответствует 3300 пФ; С3 = 0,47 соответствует 0,047 мкФ (47000 пФ); С4 = 0,1 соответствует 0,1 мкФ; С5 = 20,0 соответствует 20 мкФ.

Ты уже знаешь, что конденсатор в простейшем виде представляет собой две пластинки, разделенные диэлектриком. Если конденсатор включить в цепь постоянного тока, то ток в этой цепи прекратится. Да это и понятно: через изолятор, которым является диэлектрик конденсатора, постоянный ток течь не может. Включение конденсатора в цепь постоянного тока равнозначно разрыву ее (мы не принимаем во внимание момент включения, когда в цепи появляется кратковременный ток зарядки конденсатора). Иначе ведет себя конденсатор в цепи переменного тока. Вспомни: полярность напряжения на зажимах источника переменного тока периодически меняется. Значит, если включить конденсатор в цепь, питаемую от такого источника тока, его обкладки будут попеременно перезаряжаться с частотой этого тока. В результате в цепи будет протекать переменный ток.
