Рис. 68. Одна из конструкций блока конденсаторов переменной емкости

Одиночные конденсаторы и блоки конденсаторов переменной емкости с воздушным диэлектриком требуют к себе бережного отношения. Даже незначительное искривление или иное повреждение пластин приводит к замыканию между ними. Исправление же пластин конденсатора — дело сложное.

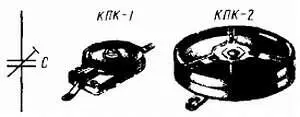

К числу конденсаторов с твердым диэлектриком относятся и подстроечные конденсаторы, являющиеся разновидностью конденсаторов переменной емкости. Чаще всего такие конденсаторы используют для подстройки контуров в резонанс, поэтому их называют подстроечными. Конструкции наиболее распространенных подстроечных конденсаторов показаны на рис. 69. Каждый из них состоит из сравнительно массивного керамического основания и тонкого керамического диска. На поверхность основания (под диском) и на диск нанесены в виде секторов металлические слои, являющиеся обкладками конденсатора. При вращении диска вокруг оси изменяется площадь перекрытия секторов-обкладок, изменяется емкость конденсатора.

Емкость подстроечных конденсаторов указывают на их корпусах в виде дробного числа, где числитель наименьшая, а знаменатель наибольшая емкость данного конденсатора. Если, например, на конденсаторе указано 6/30, то это значит, что наименьшая его емкость 6 пФ, а наибольшая 30 пФ. Подстроечные конденсаторы обычно имеют наименьшую емкость 2–5 пФ, а наибольшую до 100–150 пФ. Некоторые из них, например КПК-2, можно использовать в качестве конденсаторов переменной емкости для настройки простых одноконтурных приемников.

Конденсаторы, как и резисторы, можно соединять параллельно или последовательно. К соединению конденсаторов прибегают чаще всего в тех случаях, когда под руками нет конденсатора нужного номинала, но имеются другие, из которых можно составить необходимую емкость. Если соединить конденсаторы параллельно (рис. 70, а ), то их общая емкость будет равна сумме емкостей всех соединенных конденсаторов, т. е.

С общ= С1+ С2+ С3и т. д.

Так, например, если С1 = 33 пФ и С2 = 47 пФ, то общая емкость этих двух конденсаторов будет: С общ = 33 + 47 = 80 пФ. При последовательном соединении конденсаторов (рис. 70, б ) их общая емкость всегда меньше наименьшей емкости, включенной в цепочку. Она подсчитывается по формуле

С общ = С1· С2/( С1+ С2)

Например, допустим, что С1 = 220 пФ, а С2 = 330 пФ; тогда С общ= 220·330/(220 + 330) = 132 пФ. Когда соединяют последовательно два конденсатора одинаковой емкости, их общая емкость будет вдвое меньше емкости каждого из них.

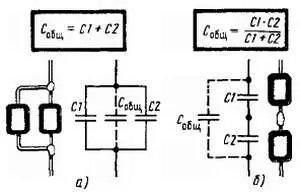

Рис. 70. Параллельное ( а) и последовательность ( б) соединения конденсаторов

На резисторах и конденсаторах относительно больших размеров их номинальные сопротивления или емкости маркируют, применяя общепринятые сокращенные обозначения единиц электрических величин, а рядом — возможное отклонение от номинала в процентах, например: 1,5 ±10 %, 33 ±20 %. Для обозначения же номиналов малогабаритных резисторов и конденсаторов применяют специальный код, слагающийся из условных буквенных и цифровых знаков.

По такой системе единицу сопротивления ом сокращенно обозначают буквой Е, килоом — буквой К. мегаом — буквой М. Сопротивления резисторов от 100 до 910 Ом выражают в долях килоома, а сопротивления от 100000 до 910000 Ом в долях мегаома. Если номинальное сопротивление резистора выражают целым числом, то буквенное обозначение единицы измерения ставят после этого числа, например 33Е (33 Ом), 47К (47 кОм), 1М (1 МОм). Когда же сопротивление резистора выражают десятичной дробью меньше единицы, то буквенное обозначение единицы измерения располагают перед числом, например К22 (220 Ом), М47 (470 кОм). Выражая сопротивление резистора целым числом с десятичной дробью, целое число ставят впереди буквы, а десятичную дробь после буквы, символизирующей единицы измерения (буква заменяет запятую после целого числа). Примеры: 1Е5 (1,5 Ом), 2К2 (2,2 кОм), 1М5 (1,5 МОм).

Допустимое отклонение наносят после обозначения номинального сопротивления следующими буквами:

Предположим, на малогабаритном резисторе обозначено: 1М5И. Это значит, что номинальное сопротивление резистора 1,5 МОм, допустимое отклонение от номинала ±5 %.

Номинальные емкости конденсаторов до 91 пФ выражают в пикофарадах, используя для обозначения этой единицы емкости букву П. Емкости от 100 до 9100 пФ выражают в долях нанофарады (1 нФ = 1000 пФ или 0,001 мкФ), а от 0,01 до 0,091 мкФ — в нанофарадах, обозначая нанофараду буквой Н. Емкости от 0,1 мкФ и выше выражают в микрофарадах, используя для обозначения этой единицы емкости букву М . Если емкость конденсатора выражают целым числом, то буквенное обозначение емкости ставят после этого числа, например: 12П (12 пФ), 15Н (15 НФ = 15000 пФ или 0,015 мкФ), 10М (10 мкФ).

Чтобы номинальную емкость конденсатора выразить десятичной дробью, буквенное обозначение единицы емкости располагают перед числом: Н15 (0,15 нФ = 150 пФ). М22 (0,22 мкФ). Для выражения емкости конденсатора целым числом с десятичной дробью буквенное обозначение единицы ставят между целым числом и десятичной дробью, заменяя ею запятую, например: 1П2 (1,2 пФ), 4Н7 (4,7 нФ = 4700 пФ), 1М5 (1,5 мкФ).

Допустимое отклонение маркируют после обозначения номинальной емкости цифрами в процентах, пикофарадах или буквенным кодом, который приводим (в сокращенном виде) здесь:

Вот несколько примеров обозначения параметров малогабаритных конденсаторов: 1Н5В (1500 пФ, допуск +20 %), 5П6Л (5,6 пФ, допуск +2 %), 1М5Ф (1,5 мкФ, допуск ± 30 %).

Этот прибор представляет собой отрезок проволоки, толщина которой рассчитана на пропускание тока некоторого определенного значения, например 0,25 А. Он предохраняет источник тока от перегрузки. Предохранители имеют все электросети, иногда штепсельные розетки, радиоконструкции, питающиеся от электроосветительной сети.

Плавкий предохранитель вставляют в разрыв электрической цепи, чтобы через него проходил весь ток, потребляемый цепью. Пока ток не превышает допустимой нормы, проволока предохранителя чуть теплая или совсем холодная. Но как только в цепи появится недопустимо большая нагрузка или произойдет короткое замыкание, ток резко возрастет, расплавит проволоку и цепь автоматически разорвется. Патрон плавкого предохранителя, используемого в осветительной электросети, устроен так же, как патрон электролампы. В него ввертывают фарфоровую «пробку» (рис. 71 слева), внутри которой имеется свинцовая проволока. Один конец ее припаян к металлическому донышку пробки, а другой — к металлическому цилиндру с резьбой, которым предохранитель ввертывают в патрон.
