В полупроводнике атомы расположены в строгом порядке: каждый атом окружен четырьмя такими же атомами. Они к тому же расположены настолько близко друг к другу, что их валентные электроны образуют единые орбиты, проходящие вокруг всех соседних атомов, связывая их в единое вещество. Такую взаимосвязь атомов в кристалле полупроводника можно представить себе в виде плоской схемы, как показано на рис. 72, а . Здесь большие шарики со знаком «+» условно изображают ядра атомов с внутренними слоями электронной оболочки (положительные ионы), а маленькие шарики валентные электроны. Каждый атом, как видишь, окружен четырьмя точно такими же атомами. Любой из атомов связан с каждым соседним двумя валентными электронами, один из которых «свой», а второй заимствован у «соседа». Это двухэлектронная, или валентная , связь. Самая прочная связь!

В свою очередь, внешний слой электронной оболочки каждого атома содержит восемь электронов: четыре своих и но одному от четырех соседних атомов. Здесь уже невозможно различить, какой из валентных электронов в атоме «свой», а какой «чужой», поскольку они сделались общими. При такой связи атомов во всей массе кристалла германия или кремния можно считать, что кристалл полупроводника представляет собой одну большую молекулу.

Схему взаимосвязи атомов в полупроводнике можно для наглядности упростить, изобразив ее так, как это сделано на рис. 72, б . Здесь ядра атомов с внутренними электронными оболочками показаны в виде кружков со знаком плюс, а межатомные связи — двумя линиями, символизирующими валентные электроны.

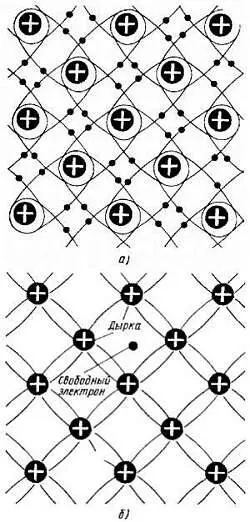

Рис. 72. Схема взаимосвязи атомов в кристалле полупроводника ( а) и упрощенная схема его структуры ( б)

При температуре, близкой к абсолютному нулю, полупроводник ведет себя как абсолютный непроводник, потому что в нем нет свободных электронов. Но при повышении температуры связь валентных электронов с атомными ядрами ослабевает и некоторые из них вследствие теплового движения могут покидать свои атомы. Вырвавшийся из межатомной связи электрон становится свободным (на рис. 72, б — черная точка), а там, где он был до этого, образуется пустое место. Это пустое место в межатомной связи полупроводника условно называют дыркой (на рис. 72, б — разорвавшаяся линия электрона). Чем выше температура полупроводника, тем больше в нем появляется свободных электронов и дырок. Таким образом, образование в массе полупроводника дырки связано с уходом из оболочки атома валентного электрона, а возникновение дырки соответствует появлению положительного электрического заряда, равного отрицательному заряду электрона.

А теперь рассмотри рис. 73.

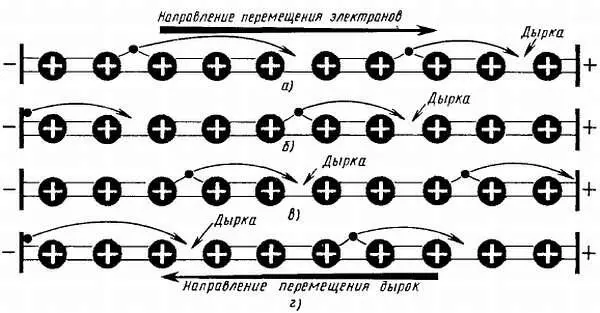

Рис. 73. Схема движения электронов и дырок в полупроводнике

На нем схематично изображено явление возникновения тока в полупроводнике. Причиной возникновения тока служит напряжение, приложенное к полупроводнику (на рис. 73 источник напряжения символизируют знаки «+» и «—»). Вследствие тепловых явлений во всей массе полупроводника высвобождается из межатомных связей некоторое количество электронов (на рис. 73 они обозначены точками со стрелками). Электроны, освобождавшиеся вблизи положительного полюса источника напряжения, притягиваются этим полюсом и уходят из массы полупроводника, оставляя после себя дырки. Электроны, ушедшие из межатомных связей на некотором удалении от положительного полюса, тоже притягиваются им и движутся в его сторону. Но, встретив на своем пути дырки, электроны как бы «впрыгивают» в них (рис. 73, а ), происходит заполнение некоторых межатомных связей. А ближние к отрицательному полюсу дырки заполняются другими электронами, вырвавшимися из атомов, расположенных еще ближе к отрицательному полюсу (рис. 73, б ). Пока в полупроводнике действует электрическое поле, этот процесс продолжается: нарушаются одни межатомные связи — из них уходят валентные электроны, возникают дырки — и заполняются другие межатомные связи — в дырки «впрыгивают» электроны, освободившиеся из каких-то других межатомных связей (рис. 73, б-г ).

Рассматривая эти схемы, ты, конечно, заметил: электроны движутся в направлении от отрицательного полюса источника напряжения к положительному, а дырки перемещаются от положительного полюса к отрицательному. Это явление можно сравнить с такой хорошо знакомой тебе картиной. Слоит пионерский отряд. Несколько ребят вышло из строя: образовались пустые места — дырки. Вожатый подает команду: «Сомкнуть строй!». Ребята по очереди перемещаются вправо, заполняя пустые места. Что получается? Ребята один за другим перемещаются к правому флангу, а пустые места — в сторону левого.

При температуре выше абсолютного нуля в полупроводнике непрерывно возникают и исчезают свободные электроны и дырки даже тогда, когда нет внешних электрических полей. Но электроны и дырки движутся хаотически в разные стороны и не уходят за пределы полупроводника. В чистом полупроводнике число высвободившихся в каждый момент времени электронов равно числу образующихся при этом дырок. Общее же их число при комнатной температуре относительно невелико. Поэтому электропроводность такого полупроводника, называемая собственной , мала. Иными словами, такой полупроводник оказывает электрическому току довольно большое сопротивление. Но если в чистый полупроводник добавить даже ничтожное количество примеси в виде атомов других элементов, электропроводность его резко повысится. При этом в зависимости от структуры атомов примесных элементов электропроводность полупроводника будет электронной или дырочной .

Чем различаются эти два вида электропроводности полупроводника?

Если какой-либо атом в кристалле полупроводника заменить атомом сурьмы, имеющим во внешнем слое электронной оболочки пять валентных электронов, этот атом-«пришелец» четырьмя электронами свяжется с четырьмя соседними атомами полупроводника. Пятый же валентный электрон атома сурьмы окажется «лишним» и станет свободным. Чем больше в полупроводник будет введено атомов сурьмы, тем больше в его массе окажется свободных электронов. Следовательно, полупроводник с примесью сурьмы приближается по своим свойствам к металлу: для того чтобы через него проходил электрический ток, в нем не обязательно должны разрушаться межатомные связи. Полупроводники, обладающие такими свойствами, называют полупроводниками с электропроводностью типа n или, короче, полупроводниками n типа. Здесь латинская буква n — начальная буква латинского слова “ negativ ” (негатив), что значит «отрицательный». Этот термин в данном случае нужно понимать в том смысле, что в полупроводнике типа n основными носителями тока являются отрицательные заряды, т. е. электроны.
