Для градуировки шкалы на остальных пределах измерений достаточно подобрать добавочные резисторы, которые бы соответствовали отклонению стрелки микроамперметра до конечного деления шкалы. Промежуточные значения измеряемых напряжений следует отсчитывать по шкале первого предела, но в других единицах.

Шкалу омметра можно проградуировать с помощью постоянных резисторов с допуском отклонения от номинала ±5 %. Делай это так. Сначала, включив прибор на измерение сопротивлений, замкни накоротко щупы и переменным резистором R6 «Уст.0» установи стрелку микроамперметра на конечное деление шкалы, соответствующее нулю омметра. Затем, разомкнув щупы, подключай к омметру резисторы с номинальными сопротивлениями 50, 100, 200, 300, 400, 500 Ом, 1 кОм и т. д. примерно до 60–80 кОм, всякий раз замечая точку на шкале, до которой отклоняется стрелка прибора. И в этом случае резисторы нужных сопротивлений можно составлять из нескольких резисторов других номиналов. Так, например, резистор сопротивлением 400 Ом (такого номинала среди резисторов, выпускаемых нашей промышленностью, нет) можно составить из двух резисторов по 200 Ом, резистор на 50 кОм — из резисторов сопротивлением 20 и 30 кОм, соединив их последовательно. Чем больше сопротивление образцового резистора, тем на меньший угол отклоняется стрелка прибора. По точкам отклонений стрелки, соответствующим разным сопротивлениям резисторов, ты будешь строить шкалу омметра.

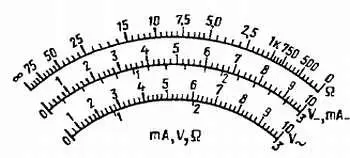

Образец шкал комбинированного измерительного прибора применительно к микроамперметру М24 показан на рис. 120.

Рис. 120. Шкала миллиампервольтомметра

Верхняя шкала является шкалой омметра, средняя — шкалой миллиамперметра и вольтметра постоянного тока, нижняя — шкалой вольтметра переменного тока. Примерно так же должны выглядеть шкалы твоего прибора. Начерти их возможно точнее на листе ватмана и вырежи бумагу по форме шкалы микроамперметра. Затем осторожно извлеки магнитоэлектрическую систему прибора из корпуса и наклей на его металлическую шкалу вычерченную многопредельную шкалу твоего миллиампервольтомметра.

Можно ли этот прибор упростить? Разумеется, можно. Если ты не собираешься конструировать ламповую аппаратуру, то из прибора можно исключить добавочные резисторы R4, R5 и R12, R13 пределов измерений переменных и постоянных напряжений до 100 и 300 В. Останутся пятипредельный миллиамперметр постоянного тока, трехпредельный вольтметр переменного тока, четырехпредельный вольтметр постоянного тока и однопредельный омметр. В дальнейшем ты можешь все, что сейчас исключишь для упрощения измерительного прибора, восстановить.

Наша промышленность выпускает для нужд лабораторий, учреждений, предприятии и радиолюбителей много типов комбинированных измерительных приборов — авометров. Любой из них может быть использован как амперметр, миллиамперметр постоянного и переменного напряжений со многими пределами измерений. Есть приборы, позволяющие, кроме того, проверять параметры транзисторов. Если представится возможность, купи такой прибор, он многие годы будет тебе верным помощником.

Прибор для проверки параметров биполярных транзисторов может быть и самодельным.

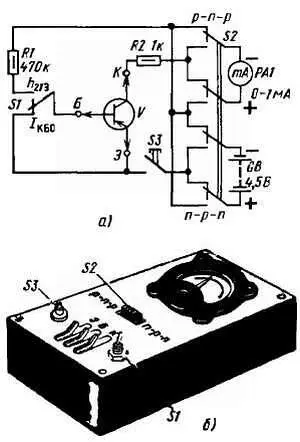

Прежде чем вмонтировать транзистор в то или иное радиотехническое устройство, желательно, а если транзистор уже где-то использовался ранее, то совершенно обязательно, проверить его обратный ток коллектора I КБО статический коэффициент передачи тока h 21Э и постоянство коллекторного тока. Эти важнейшие параметры маломощных биполярных транзисторов структур р-n-р и n-р-n ты можешь проверять с помощью прибора, схема и устройство которого изображены на рис. 121.

Рис. 121. Схема и конструкция прибора для проверки маломощных биполярных транзисторов

Для него потребуются: миллиамперметр РА1 на ток 1 мА, батарея GB напряжением 4,5 В, переключатель S1 вида измерений, переключатель S2 изменения полярности включения миллиамперметра и батареи, кнопочный выключатель S3 для включения источника питания, два резистора и три зажима типа «крокодил» для подключения транзисторов к прибору. Для переключателя вида измерений используй двухпозиционный тумблер ТВ2-1, для изменения полярности включения миллиамперметра и батареи питания — движковый переключатель транзисторного приемника «Сокол» (о конструкции и креплении переключателя этого типа я расскажу в следующей беседе). Кнопочный выключатель может быть любым, например подобным звонковому или в виде замыкающихся пластинок. Батарея питания — 3336Л или составленная из трех элементов 332 или 316.

Шкала миллиамперметра должна иметь десять основных делений, соответствующих десятым долям миллиамперметра. При проверке статического коэффициента передачи тока каждое деление шкалы будет оцениваться десятью единицами значения h 21Э .

Детали прибора смонтируй на панели из изоляционного материала, например гетинакса. Размеры панели зависят от габаритов деталей.

Прибор действует так. Когда переключатель S1 вида измерений установлен в положение I КБО , база проверяемого транзистора V оказывается замкнутой на эмиттер. При включении питания нажатием кнопочного выключателя S3 стрелка миллиамперметра покажет значение обратного тока коллектора I КБО . Когда же переключатель находится в положении на базу транзистора через резистор R1 подается напряжение смещения, создающее в цепи базы ток, усиливаемый транзистором. При этом показание миллиамперметра, включенного в коллекторную цепь, умноженное на 100, соответствует примерному значению статического коэффициента передачи тока h 21Э данного транзистора. Так, например, если миллиамперметр покажет ток 0,6 мА, коэффициент h 21Э данного, транзистора будет 60.

Положение контактов переключателя, показанное на рис. 121, а , соответствует включению прибора для проверки транзисторов структуры р-n-р . В этом случае на коллектор и базу транзистора относительно эмиттера подается отрицательное напряжение, миллиамперметр подключен к батарее отрицательным зажимом. Для проверки транзисторов структуру n-р-n подвижные контакты переключателя S2 надо перевести в другое, нижнее (по схеме) положение. При этом на коллектор и базу транзистора относительно эмиттера будет подаваться положительное напряжение, изменится и полярность включения миллиамперметра в коллекторную цепь транзистора.
