Проверяя коэффициент h 21Э транзистора, следи внимательно за стрелкой миллиамперметра. Коллекторный ток с течением времени не должен изменяться — «плыть». Транзистор с плавающим током коллектора не годен для работы.

Учти: во время проверки транзистора его нельзя держать рукой, так как от тепла руки ток коллектора может измениться.

Какова роль резистора R2, включенного последовательно в коллекторную цепь проверяемого транзистора? Он ограничивает ток в этой цепи на случай, если коллекторный переход транзистора окажется пробитым и через него пойдет недопустимый для миллиамперметра ток.

Максимальный обратный ток коллектора I КБО для маломощных низкочастотных транзисторов может достигать 20–25, но не больше 30 мкА. В нашем приборе это будет соответствовать очень малому отклонению стрелки миллиамперметра — примерно третьей части первого деления шкалы. У хороших маломощных высокочастотных транзисторов ток I КБО значительно меньше — не более нескольких микроампер, прибор на него почти не реагирует. Транзисторы, у которых I КБО превышает в несколько раз допустимый, считай непригодными для работы — они могут подвести.

Прибор с миллиамперметром на 1 мА позволяет изменять статический коэффициент передачи тока h 21Э до 100, т. е. наиболее распространенных транзисторов. Прибор с миллиамперметром на ток 5-10 мА расширит соответственно в 5 или 10 раз пределы измерений коэффициента h 21Э . Но прибор станет почти нечувствительным к малым значениям обратного тока коллектора.

У тебя, вероятно, возник вопрос: нельзя ли в качестве миллиамперметра — прибора для проверки параметров транзисторов — использовать микроамперметр описанного ранее комбинированного измерительного прибора? Ответ однозначный: можно. Для этого миллиамперметр комбинированного прибора надо установить на предел измерения до 1 мА и подключать его к приставке для проверки транзисторов вместо миллиамперметра РА1.

А как измерить основные параметры полевого транзистора? Для этого нет надобности конструировать специальный прибор, тем более, что в твоей практике полевые транзисторы будут использоваться не так часто, как маломощные биполярные.

Для тебя наибольшее практическое значение имеют два параметра полевого транзистора: I С нач — ток стока при нулевом напряжении на затворе и S — крутизна характеристики. Измерить эти параметры можно по схеме, приведенной на рис. 122.

Рис. 122. Схема измерения параметров I С начи Sполевого транзистора

Для этого потребуются: миллиамперметр РА1 (используй комбинированный прибор, включенный на измерение постоянного тока), батарея GB1 напряжением 9 В («Крона» или составленная из двух батарей 3336Л) и элемент G2 (332 или 316).

Делай это так. Сначала вывод затвора проверяемого транзистора соедини с выводом истока. При этом миллиамперметр покажет значение первого параметра транзистора начальный ток стока I С нач . Запиши его значение. Затем разъедини вывода затвора и истока (на рис. 122 показано крестом) и подключи к ним элемент G2 плюсовым полюсом к затвору (на схеме показано штриховыми линиями). Миллиамперметр зафиксирует меньший ток, чем I С нач . Если теперь разность двух показаний миллиамперметра разделить на напряжение элемента G2, получившийся результат будет соответствовать численному значению параметра S проверяемого транзистора.

Для измерения таких же параметров полевых транзисторов с р-n переходом и каналом типа n полярность включения миллиамперметра, батареи и элемента надо поменять на обратную.

* * *

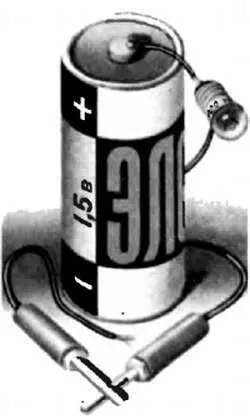

Измерительные пробники и приборы, о которых я рассказал в этой беседе, поначалу тебя вполне устроят. Но позже, когда настанет время конструирования и налаживании радиоаппаратуры повышенной сложности, например супергетеродинных приемников, аппаратуры телеуправления моделями, потребуются еще измерители емкости конденсаторов, индуктивности катушек, вольтметр с повышенным относительным входным сопротивлением, генератор колебаний звуковой частоты. Об этих приборах, которые пополнят твою измерительную лабораторию, я расскажу позже.

Но, разумеется, самодельные приборы не исключают приобретение промышленных. И если такая возможность у тебя появится, то в первую очередь купи авометр — комбинированный прибор, позволяющий измерять постоянные и переменные напряжения и токи, сопротивления резисторов, обмоток катушек и трансформаторов и даже проверять основные параметры транзисторов. Такой прибор при бережном обращении с ним многие годы будет тебе верным помощником в радиотехническом конструировании.

Надеюсь, что мои первые беседы и навыки труда, приобретенные в школе, помогли тебе построить и испытать простейшие транзисторные приемники, некоторые измерительные приборы. Но уже на этом коротком радиолюбительском пути тебе пришлось обзавестись кое-какими столярными, слесарными и монтажными инструментами, материалами, деталями. Это «хозяйство» твоей мастерской будет постепенно пополняться.

Теперь надо определить и оборудовать постоянное место, где не мешая другим и не нанося вреда домашним вещам, можно было бы с удобством пилить, строгать, клеить, сверлить, паять, красить — словом, мастерить. Это будет твой рабочий уголок.

Вот о таком уголке, о приемах монтажных работ, о технологии изготовления некоторых деталей я и хочу поговорить в этой беседе.

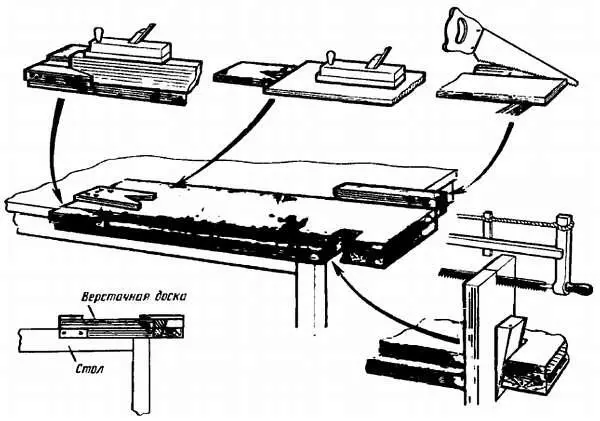

В первую очередь сделай верстачную доску, например такую, что изображена на рис. 123.

Рис. 123. Верстачная доска

Ее можно положить на стол или широкую скамейку, и она заменит столярный верстак; закончив работу, ты можешь снять ее и убрать. Впрочем, ее можно укрепить на столбиках в чулане или сарайчике, если ты там собираешься оборудовать свою мастерскую.

Подбери сухую, без сучков доску длиной 1,5 м, шириной 250–300 и толщиной 40–50 мм и хорошенько обстругай ее, чтобы она стала со всех сторон ровной и гладкой. Чем толще будет доска, тем прочнее и устойчивее получится рабочий верстак. Сырая доска не годится, так как высыхая она будет коробиться и трескаться. Снизу к доске, вдоль ее ребра, прибей деревянный брусок, выпустив его на 15–20 мм из-под доски.
