При монтаже, во время испытания и налаживания аппаратуры часто приходи гея спаивать и распаивать проводники, заменять одну деталь другой. Это всегда надо учитывать, применяя в каждом случае наиболее удобные приемы монтажа. Некоторые из них показаны на рис. 130.

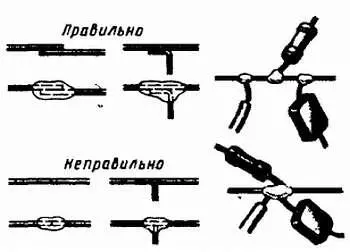

Рис. 130. Способы соединения проводников и деталей пайкой

Если нужно срастить два прямолинейных проводника, их концы можно не скручивать, а лишь сложить вместе так, чтобы их поверхности соприкасались на длине не менее 6–8 мм и спаять. Когда же надо соединить проводники под прямым углом, конец одного проводника можно согнуть, прижать к другому проводнику и в таком виде спаять их. Не рекомендую спаивать несколько проводников или деталей в одной точке. В этом случае при необходимости удаления одного из проводников или детали неизбежно рассыплется весь узел спайки.

А если условия монтажа диктуют необходимость соединения нескольких деталей в одной точке? В таких случаях надо использовать монтажные стойки.

Простейшей монтажной стойкой может служить, например, отрезок карандаша (рис. 131, а ). Заточенную часть карандаша отпили, а грифель удали — получится стойка с отверстием, в которое можно ввернуть винт или шуруп. Одним концом крепи ее к панели или шасси. На другом конце укрепи винтом «звездочку», вырезанную из жести. К этой звездочке и припаивай проводники и детали радиоконструкции.

Чем сложнее конструкция, тем больше в ней резисторов и конденсаторов. Обычно они не могут быть припаяны непосредственно к другим, прочно закрепленным деталям. В таких случаях надо прибегать к монтажным планкам пластинам из изоляционного материала с контактными лепестками, к которым припаивают детали, проводники.

Простую самодельную монтажную планку ты видишь на рис. 131, б . Ее основанием служат две пластины, вырезанные из листового гетинакса или текстолита. В крайнем случае их можно сделать из плотного картона или фанеры, предварительно проварив их в горячем парафине или пропитав лаком, чтобы они стали хорошими изоляторами. Контактные лепестки, вырезанные из жести, латуни или сделанные из медной проволоки толщиной 1,5–2 мм, удерживаются в отверстиях, просверленных в верхней пластине. Пластины складывают и привинчивают непосредственно к панели или крепят на стойках. Размеры монтажных планок и число контактных лепестков на них определяются габаритами и числом монтируемых на них деталей.

Рис. 131. Самодельные монтажная стойка ( а) и монтажная планка ( б)

Детали транзисторных конструкций монтируют обычно на панелях из листового гетинакса или стеклотекстолита, а в качестве опорных точек деталей используют проволочные «шпильки» или пустотелые заклепки (пистоны). Детали размещают с одной стороны панели, а соединяют их между собой с другой стороны панели. Такие панели с деталями, смонтированными на них, называют монтажными платами.

Монтаж на шпильках (рис. 132, а ) делают так. Отрезки медной луженой или посеребренной проволоки диаметром 1–1,5 и длиной 8-10 мм запрессовывают в плате так, чтобы с той стороны плазы, где будут детали, они выступали на 4 5 мм, а с другой на 2–3 мм. Чтобы шпильки не болтались, отверстия в плате должны быть чуть меньше диаметра шпилек, а шпильки в средней части чуть сплюснуты ударом молотка. Для запрессовки шпилек используют оправку — стальной стержень с направляющим отверстием под шпильку, просверленным с торца (рис. 132, б ). С помощью такого приспособления шпильку можно направить в отверстие и ударом молотка вбить ее.

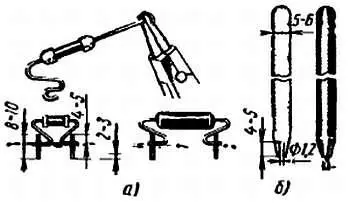

Рис. 132. Монтаж деталей на шпильках (проволочных стойках) и приспособление для запрессовки шпилек

Концы проволочных выводов деталей с помощью круглогубцев изгибай петлями, надевай на шпильки и припаивай к ним. Точно так же припаивай к шпилькам и соединительные проводник, но уже с другой стороны платы. Примеры некоторых приемов монтажа на пустотелых заклепках показаны на рис. 133.

Рис. 133. Монтаж деталей на пустотелых заклепках (пистонах)

Заклепки запрессовывают в отверстия в плате и впаивают в них выводы деталей. Если готовых заклепок нет, то их можно сделать из латунных или медных трубок с внешним диаметром 1,5–2 мм, нарезав из них кусочки длиной по 3–4 мм — на 1,5–2 мм длиннее толщины платы. Хорошие заклепки получаются из контактных штырьков вышедших из строя радиоламп с октальным цоколем. Такие трубочки нужно плотно вставить в отверстия в плате и края с обеих сторон развальцевать кернером или заточенным на конце гвоздем.

Иногда можно обходиться без шпилек и пустотелых заклепок, пропуская выводы деталей через отверстия в плате и спаивая их между собой с другой стороны платы. Но при таком монтаже сложнее заменять детали.

Не только монтажные платы, стойки, планки, но и другие детали придется делать самому, если в твоем пока что небольшом хозяйстве их нет. Например, гнезда и зажимы. Если речь идет о совсем простых конструкциях, которые обычно монтируют на фанерных панелях или шасси, гнезда для них можно сделать из разных имеющихся под руками материалов. Так, например, гнездом может служить гильза стреляного патрона малокалиберной винтовки (рис. 134, а ). Гильзу забивай молотком в отверстие с нижней стороны панели, а выступающие сверху края развальцовывай при помощи кернера или другого конусообразного металлического стержня или толстого гвоздя.

Неплохое гнездо получается из жести (рис. 134, б ). По краям жестяной пластины размерами 15х15 мм сделай ножницами надрезы, сверни пластину в трубочку диаметром 4 мм, вставь ее в отверстие в панели, а выступающие снаружи надрезанные концы отогни в стороны и прижми к панели. Гнездо можно также сделать из голой медной проволоки толщиной 1–2 мм (рис. 134, в ). Отрезок проволоки сверни в спираль на гвозде, чтобы получилась трубочка. Сделанное таким способом гнездо должно туго входить в отверстие панели и прочно держаться в нем.

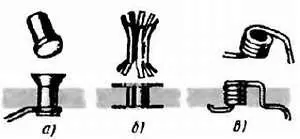

Рис. 134. Самодельные гнезда

Но тебе чаще нужны будут спаренные гнезда на колодках из изоляционного материала, которые называют также двухгнездными колодками. Их можно крепить как на фанерных, так и на металлических панелях или шасси. Двухгнездная колодка промышленного изготовления, изображенная на рис. 135, а , представляет собой цельнолитые гильзы, запрессованные в пластмассу. Между гнездами имеется сквозное отверстие под крепежный шуруп или винт.
