По принципу действия кнопочные переключатели различают трех видов: с самовозвратом, т. е. без фиксации кнопки в положении «Включено» (в переключателе КМ1 при замыкании контактов 1 и 2 ) и возвращение кнопки в исходное положение после окончания нажатия; с независимой фиксацией, когда кнопка фиксируется в положении «Включено» (на схеме П2К замкнуты контакты 1 и 2 обеих секций), а возвращается в исходное положение при повторном нажатии; с зависимой фиксацией, когда кнопка из фиксированного положения «Включено» возвращается в исходное положение каким-то другим приводом, например при нажатии одной из соседних кнопок. Кнопочные переключатели типа КМ могут быть как с самовозвратом, так и с независимой фиксацией, а переключатели П2К еще и с зависимой фиксацией. Переключатели типа П2К, кроме того, могут быть многосекционными — до восьми групп контактов в одном корпусе. Кроме одиночных, промышленность выпускает переключатели П2К, смонтированными в виде блоков на металлической арматуре. Такие блоки ты можешь увидеть в современных магнитофонах, приемниках для переключения диапазонов. Кнопочные переключатели я буду рекомендовать и для некоторых твоих конструкций.

Для коммутации колебательных контуров, например приемника супергетеродинного типа, или элементов измерительных приборов может понадобиться галетный переключатель. Показанный на рис. 140 переключатель такого типа состоит из двух плат, на каждой из которых смонтировано по три группы трехпозиционных переключателей (на рис. 140 приведены схемы контактных групп одной платы). А всего на двух платах имеется шесть таких переключателей, действующих одновременно при вращении оси, позволяющих коммутировать цепи шести направлений.

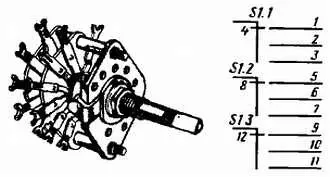

Рис. 140. Двухплатный переключатель галетного типа

Определенный интерес для радиотехнического творчества представляет движковый переключатель 2П6Н (на два положения, шесть направлений), показанный на рис. 141. Такие переключатели работают, например, в малогабаритных транзисторных приемниках «Сокол», где они выполняют роль переключателей диапазонов.

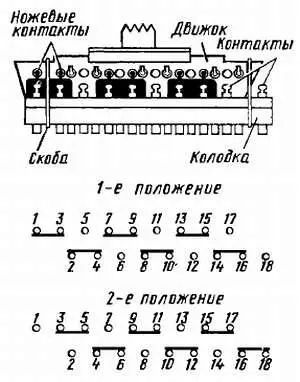

Рис. 141. Движковый переключатель (от приемника «Сокол») и схемы замыкания его контактов

Переключатель состоит из пластмассовой колодки с 18 пружинными контактами, расположенными в два ряда, и движка с шестью ножевыми контактами — по три контакта с каждой стороны движка. При одном (по рис. 141 — крайнем левом) положении движка ножевые контакты замыкают пружинные контакты 1 и 3, 2 и 4, 7 и 9, 8 и 10, 13 и 15, 14 и 16 , а при другом (по рис. 141 — крайнем правом) положении — контакты 3 и 5, 4 и 6, 9 и 11, 10 и 12, 15 и 17, 16 и 18 . Таким образом, каждые три рядом стоящих контакта (например, контакты 1, 3 и 5 ) и относящийся к ним ножевой контакт образуют самостоятельный переключатель, которым можно коммутировать две цепи.

Всего в конструкции шесть таких переключателей — по три с каждой стороны от движка. Перемещение движка из одного положения в другое ограничивают проволочные скобы.

Чем, с технической точки зрения, интересен этот переключатель? Тем, что его легко переделать в переключатель на три-четыре положения. Дело в том, что его ножевые контакты, удерживающиеся петлевидными лепестками в отверстиях в движке, можно переставлять, удалять ненужные контакты. Чтобы сделать это, надо снять проволочные скобы, извлечь движок из паза в колодке, удалить или переставить ножевые контакты в положения, соответствующие схемам переключателей конструируемого радиотехнического устройства, и обратно вставить движок в паз колодки. Именно такой доработанный движковый переключатель я рекомендовал тебе использовать в испытателе транзисторов (см. рис. 121) и буду рекомендовать для радиолы (см. далее рис. 209).

При переделке переключателя на три-четыре положения роль ограничителя перемещения движка выполняет отверстие в панели, к которой переключатель крепят на стойках, направляющее движение ручки.

К коммутирующим устройствам относятся также разъемы или, как их еще называют, соединители, с помощью которых соединяют участки цепей, узлы и блоки радиоэлектрической аппаратуры, например громкоговоритель с выходом усилителя 3Ч.

Были ли разъемы в твоих первых конструкциях? Да, были, хотя ты, вероятно, об этом даже не догадывался. Вспомни: гнездо, предназначенное для подключения антенны, и штепсель на конце антенного провода — это одноконтактный разъем; двухгнездная колодка в коллекторной цепи транзистора и вставляемая в нее штепсельная вилка на проводах головных телефонов — это также разъем, но двухконтактный.

Унифицированный пятикотактный разъем промышленного изготовления показан на рис. 142, а . Он состоит из гнездовой части, укрепляемой на панели или шасси радиотехнического устройства и штепсельной части, вставляемой в гнездовую часть. Чтобы исключить неправильное соединение, в гнездовой части имеется паз, а в штепсельной соответствующий ему выступ. Контакты гнездовой части на схемах изображают, как и гнезда, в виде рогатки, а контакты штепсельной части в виде вилки. Параллельные линии на обеих частях разъема символизируют механические связи между их контактами.

А на рис. 142, б показана возможная конструкция самодельного многоконтактного разъема. Его гнездовой частью служит восьмиконтактная ламповая панелька без каких-либо переделок, а штепсельной частью — пластмассовый октальный цоколь от вышедшей из строя электронной лампы.

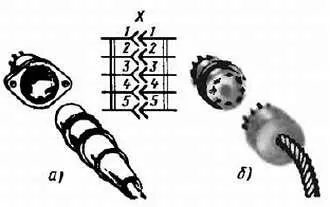

Рис. 142. Разъемы

Из штырьков цоколя, прогревая их паяльником, надо удалить выводные проводники электродов лампы и впаять в них концы отрезков гибких изолированных проводов. После этого внутреннюю часть цоколя можно залить эпоксидным клеем или расплавленным варом. Направляющий ключ на цоколе и соответствующее ему отверстие в центре ламповой панельки исключает ошибочное соединение частей такого разъема.

О некоторых других коммутационных устройствах я еще буду рассказывать по ходу твоих радиотехнических дел.

В колебательных контурах приемников радиолюбители обычно используют не готовые, а самодельные катушки самых различных конструкций. С некоторыми из них ты уже знаком по детекторному и однотранзисторному приемникам.
