Вот как это получается. Коллекторную нагрузку транзистора V3 третьего каскада образуют резисторы R15, R14 и звуковая катушка головки В2 громкоговорителя. Сопротивление резистора R14 в этой цепи значительно больше суммарного сопротивления резистора R15 и звуковой катушки головки, поэтому на нем в основном происходит падение напряжения усиливаемого сигнала. Оно-то и подается непосредственно на базы транзисторов V4 и V5 четвертого каскада. Транзистор V4 ( р-n-р ) усиливает отрицательные, а транзистор V5 ( n-р-n ) положительные полуволны сигнала звуковой частоты. В результате на резисторах R17 и R18, выполняющих роль нагрузок транзисторов V4 и V5, создаются одинаковые по амплитуде, но противоположные по фазе импульсы колебаний звуковой частоты, которые усиливаются по мощности транзисторами V6 и V7 выходного двухтактного каскада. Мощные колебания звуковой частоты со средней точки транзисторов этого каскада (точка симметрии) поступают через конденсатор С9 к головке В2 громкоговорителя и преобразуются ею в звуковые колебания.

Емкость конденсатора С9 должна быть возможно большей (во всяком случае — не меньше 100 мкФ), чтобы не оказывать заметного сопротивления колебаниям низших звуковых частот. Резистор R14, являющийся основной коллекторной нагрузкой транзистора V3, правым (по схеме) выводом подключен к отрицательному проводнику источника питания не непосредственно, а через головку В2. При таком его включении между выходом и базой транзистора V4 создается положительная обратная связь, выравнивающая условия работы транзисторов предоконечного каскада.

Какова роль резистора R15? Он нужен для устранения искажений типа «ступенька». Коллекторный ток транзистора V3 создает на этом резисторе падение напряжения, равное 0,2–0,3 В, которое вместе с усиливаемым сигналом подается на базы транзисторов V4 и V5. При этом на базе транзистора V4 относительно его эмиттера получается отрицательное напряжение смещения, а на базе транзистора относительно его эмиттера — положительное. В результате транзисторы несколько приоткрываются и не искажают слабый усиливаемый сигнал.

Обращаю внимание на способ подачи напряжения смещения на базу транзистора V3. Правый (по схеме) вывод резистора R11 делителя напряжения R11, R12 соединен не с общим проводником цепи питания, а с точкой симметрии выходного каскада. Но в этой точке действует переменное напряжение звуковой частоты. Значит, на базу транзистора V3 через резистор R11 вместе с постоянным напряжением смещения подается еще и переменное напряжение звуковой частоты, образуя отрицательную обратную связь по напряжению, стабилизирующую работу трех каскадов усилителя.

Резистор R16 — элемент термостабилизации режима работы транзистора V3, а шунтирующий, его конденсатор С8 ослабляет отрицательную обратную связь между эмиттером и базой этого транзистора, снижающую усиление каскада. Конденсатор С10 и резистор R19 совместно с резистором R10 создают между выходом и вторым каскадом усилителя цепь отрицательной обратной связи по переменному напряжению. Охватывая четыре каскада, она, несколько снижая чувствительность, улучшает качество работы усилителя в целом. Глубину этой отрицательной обратной связи можно регулировать подбором резистора R19.

Резистор R13 и конденсатор С7 образуют развязывающий фильтр — ячейку, предотвращающую самовозбуждение усилителя из-за паразитных связей между его выходом и входом через общий источник питания. Подобный фильтр, и даже не один, будет присутствовать во многих твоих конструкциях, поэтому я поподробнее расскажу о его действии.

Дело в том, что основным потребителем тока усилителя является его выходной каскад. В усилителе, о котором сейчас идет речь, ток покоя транзисторов выходного каскада составляет 10–12 мА, что уже более чем в два раза больше тока, потребляемого транзисторами всех других каскадов. Во время работы усилителя ток выходного каскада изменяется со звуковой частотой и при наиболее сильных сигналах увеличивается до 200–250 мА. С такой же частотой изменяется в небольших пределах и напряжение источника питания, а значит (если фильтра не будет) и напряжение в цепях транзисторов других каскадов. При этом между выходом и входом усилителя через общий источник питания может возникнуть положительная, в данном случае — паразитная обратная связь, и если она достаточно сильная, то усилитель самовозбуждается.

Чтобы предотвратить это неприятное явление, в усилитель введен фильтр R13C7. По своему действию он должен напомнить тебе ячейку сглаживающего фильтра выпрямителя. На резисторе R13 происходит падение напряжения, в том числе и колебаний звуковой частоты, создаваемых в обшей цепи питания выходным каскадом. Конденсатор С7 включен, как и в выпрямителе, параллельно источнику тока. При повышении напряжения на его обкладках он заряжается больше, а при понижении напряжения в цепи питания он разряжается, поддерживая, таким образом, постоянство напряжения в тех участках цепи, к которым он подключен. Таким образом, ячейка R13C7 развязывает, как бы разобщает, каскады усилителя по переменному току, что предотвращает самовозбуждение, поэтому ее и называют развязывающим фильтром .

Каковы преимущества этого усилителя перед аналогичным усилителем с трансформаторами (например, по схеме на рис. 183). Их в основном два. Первое преимущество чисто конструктивного характера — отсутствие сравнительно сложных и громоздких межкаскадного и выходного трансформаторов. Это позволяет конструировать более компактные и легкие усилители, что особенно важно для переносной аппаратуры. Второе преимущество качественное — отсутствие искажении, вносимых в работу усилителя трансформаторами, и равномерность усиления по диапазону звуковых частот. Бестрансформаторный усилитель может равномерно усиливать практически почти весь воспринимаемый нами диапазон звуковых частот (примерно от 20–40 Гц до 15–20 кГц). Аналогичный же усилитель с межкаскадным и выходным трансформаторами равномерно усиливает более узкий диапазон звуковых колебании, примерно от 100 Гц до 5–6 кГц.

Эти преимущества бестрансформаторных усилителей достигаются в основном за счет усложнения их выходных каскадов и некоторого увеличения расхода энергии на их питание.

Внешний вид и внутреннее устройство электрофона показаны на рис. 187.

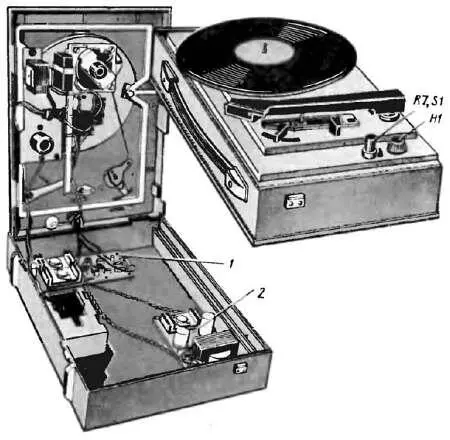

Рис. 187. Размещение усилителя и его блока питания в корпусе электропроигрывателя

Усилитель 1 и блок питания 2 смонтированы на отдельных платах, которые (с учетом конструктивных особенностей электропроигрывателя) винтами с гайками на невысоких цилиндрических стойках укреплены на дне корпуса. Регулятор громкости R7, объединенный с выключателем питания S1, и индикатор включения питания Н1 находятся на панели ЭПУ возле звукоснимателя.
