Гнездовую часть штепсельного разъема (двухгнездовую колодку) для соединения звуковой катушки головки громкоговорителя с выходом усилителя можно укрепить на одной из боковых стенок.

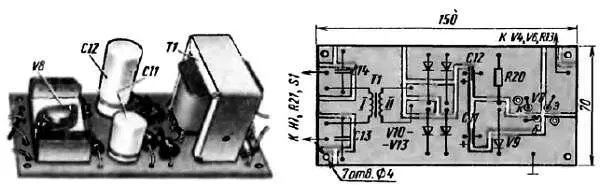

Внешний вид монтажных плат усилителя, блока питания и соединения деталей на них показаны на рис. 188 и 189.

Рис 188 Внешний вид и плата усилителя Рис 189 Внешний вид и плата блока - фото 195

Рис. 188. Внешний вид и плата усилителя

Рис 189 Внешний вид и плата блока питания усилителя Их печатные платы - фото 196

Рис. 189. Внешний вид и плата блока питания усилителя

Их печатные платы выполнены из фольгированного стеклотекстолита толщиной 1,5 мм способом, описанным в девятой беседе (см. с. 145). Монтаж может быть навесным, с использованием пустотелых заклепок или шпилек, запрессованных в отверстиях в гетинаксовых или текстолитовых платах. Статический коэффициент передачи тока h 21Э транзисторов может быть 40 50. В первом каскаде усилителя желательно использовать малошумящий транзистор МП39Б, П27A или ГТ310А. Транзистор МП38 (V5) можно заменить транзисторами МГТ35 МП37, а П213 — транзисторами П201 П203, П214. Все постоянные резисторы МЛТ-0,5 (можно МЛТ-0,25, МЛТ-0,125), переменный резистор R7 (с выключателем питания S1) СПЗ-4ВМ. Все электролитические конденсаторы, кроме С2 (для удобства монтажа он К50-3), типа К50-6. Неэлектролитические конденсаторы любые (МБ, КЛС, КСО, К20-7А), но номинальное напряжение конденсаторов С13 и С14 должно быть не менее 400 В. Динамическая головка В2 громкоговорителя мощностью не менее 1 Вт (например, 1ГД-36, 1ГД-40, 2ГД-22, 3ГД-31).

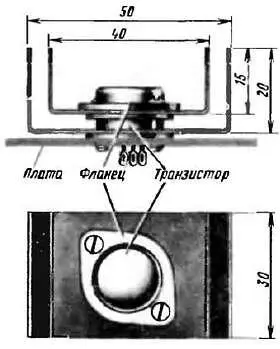

Мощные транзисторы усилителя и стабилизатора напряжения блока пихания снабжены теплоотводами (радиаторами) П-образными пластинками из дюралюминия, плотно прилегающими к корпусам транзисторов (рис. 190).

Рис 190 Мощный транзистор с теплоотводом Вокруг крепежных винтов - фото 197

Рис. 190. Мощный транзистор с теплоотводом

Вокруг крепежных винтов теплоотводов с транзисторами фольгу на плате нужно удалить. Выводы транзисторов, на которые надеты отрезки поливинилхлоридной трубки, соединены с соответствующими им токонесущими площадками плат, изолированными монтажными проводниками.

В качестве сетевого трансформатора блока питания использован выходной трансформатор кадровой развертки ТВК-110-Л-2. Его обмотка I (2430 витков провода ПЭВ-1 0,15) работает как сетевая, обмотка II (150 витков провода ПЭВ-1 0,55) — как понижающая, а обмотка III не используется. Такую функцию в блоке питания может выполнять также трансформатор ТВК-90. Для выпрямителя пригодны любые плоскостные диоды. Стабилитрон Д815Д можно заменить близкими ему по напряжению стабилизации стабилитронами Д811, Д813, Д814Г.

Конструкция громкоговорителя может быть как горизонтальной (рис. 191), так и вертикальной — это дело вкуса.

Рис 191 Громкоговоритель Для его ящика используй хорошо проклеенную толстую - фото 198

Рис. 191. Громкоговоритель

Для его ящика используй хорошо проклеенную толстую фанеру или плиту спрессованной древесной стружки (ДСП). В лицевой панели выпили (или выруби стамеской) отверстие по диаметру диффузора головки и спереди задрапируй нетолстой декоративной тканью. Части ящика соединяй вместе на клею при помощи брусков по углам внутри. Очень важно, чтобы все соединения деталей ящика были прочными, иначе звук будет дребезжащим. К звуковой катушке головки подключи двухжильный провод длиной 1,5 м со штепсельной частью разъема на конце для подключения к выходу усилителя.

Внимательно проверь монтаж усилителя и блока питания по принципиальной схеме (нет ли ошибок?), прочисть прорези между токонесущими площадками плат (чтобы удалить случайно попавшие капельки припоя), и только после этого, не укрепляя пока платы в корпусе электропроигрывателя, приступай к налаживанию электрофона.

Сначала испытай блок питания без усилителя, но подключив к его выходу временную нагрузку — резистор сопротивлением 1–1,5 кОм. Включив питание, вольтметром постоянного тока измерь напряжение на выходе блока. Оно должно быть равно напряжению стабилизации используемого стабилитрона V9 (11,5- 13,5 В). Измерь ток, текущий через стабилитрон, и, подбирая резистор R20, установи его равным 10–15 мА. Если теперь к выходу блока подключить резистор сопротивлением 30–40 Ом, то ток через стабилитрон несколько уменьшится, а напряжение на выходе блока должно остаться почти неизменным Так ты не только испытаешь, но и провертись работоспособность блока питания под нагрузкой.

Затем налаживай усилитель. При этом к нему надежно должна быть подключена головка громкоговорителя. Если в монтаже нет ошибок или коротких замыканий в цепях питания, то суммарный ток покоя, потребляемый усилителем от блока питания, не должен превышать 15–20 мА. Измерить его можно, включив миллиамперметр в разрыв минусового соединительного проводника. После этого измерь и, если надо, подгони режимы работы транзисторов.

Указанные на принципиальной схеме напряжения на электродах транзисторов измерены относительно «заземленного» проводника вольтметром с относительным входным сопротивлением 10 кОм/В (см. восьмую беседу). Напряжение в точке симметрии выходного каскада, равное половине напряжения источника питания, устанавливай подбором резистора R11, а ток покоя коллекторной цепи транзисторов V6 и V7, равный 10–12 мА, подбором резистора R15. Учти: во время замены резистора R15 усилитель обязательно должен быть обесточен, иначе транзисторы предоконечного каскада из-за чрезмерно больших токов через их р-n переходы могут выйти из строя. Напряжение на коллекторе транзистора V2 устанавливай подбором резистора R8, на эмиттере транзистора V1 — подбором резистора R2.

Установив рекомендуемые режимы работы транзисторов, проиграй грампластинку — звук, создаваемый головкой, должен быть громким и неискаженным. Громкость звука должна плавно увеличиваться при вращении ручки резистора R7 в направлении движения часовой стрелки. Если, наоборот, громкость нарастает при вращении ручки в обратном направлении, поменяй местами подключение проводников, идущих к крайним выводам этого резистора.

Можно ли электрофон превратить в радиолу? Можно! Надо лишь дополнить его радиочастотным блоком для приема радиовещательных станций. Как это сделать? Об этом я расскажу в следующей беседе.

А сейчас — еще один вариант усилителя 3Ч.

ПЕРЕНОСНЫЙ РАДИОУЗЕЛ

Туристский палаточный лагерь или полевой стан ученической производственной бригады, где, возможно, тебе и твоим товарищам по классу или пионерской дружине придется быть летом, желательно радиофицировать, чтобы можно было не только передавать по лагерю объявления, но и послушать музыку, новости дня, узнать, какая ожидается погода. Смонтировать, наладить и испытать его в работе надо заблаговременно. В этом тебе помогут товарищи, среди которых, несомненно, найдутся и радиолюбители.
