Все транзисторы включены по схеме ОЭ. Начальное напряжение смещения на базы транзисторов V2 и V3 подается с коллекторов через соответствующие им резисторы R2 и R4, что улучшает термостабильность режима работы этих транзисторов.

Для питания приемника используй одну или две соединенные последовательно батареи 3336Л. Независимо от напряжения источника питания, коллекторные токи транзисторов устанавливай те, что указаны на схеме. Сравни работу приемника при разных напряжениях источника питания.

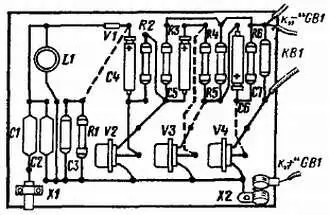

Детали приемника можно смонтировать на гетинаксовой плате размерами примерно 70х90 м (рис. 198).

Рис. 198. Монтажная плата приемника

Опорными точками монтажа служат проволочные стойки или пустотелые заклепки. В колебательном контуре используй катушку с ферритовым стержнем, о конструкции которой я рассказывал в девятой беседе (рис. 145). Электролитические конденсаторы С4-С6 типа К50-3, К53-1 (или К50-6); остальные конденсаторы и резисторы любые. Обращаю внимание на конструкцию разъема Х2 для подключения заземления. Его гнездовая часть состоит из двух колец или коротких металлических трубочек, прикрепленных к плате. Когда в них плотно вставляют контактную вилку провода заземления, они, закорачиваясь, включают питание приемника.

Монтажную плату крепи в футляре абонентского громкоговорителя в любом положении. Батарея может быть под платой или рядом с ней. Получится громкоговорящая радиоточка.

Что надо учесть при монтаже приемника? В первый каскад усилителя надо ставить тот из транзисторов, который имеет наибольший статический коэффициент передачи тока, а в выходной — с наименьшим h 21Э . Если, например, коэффициент h 21Э одного транзистора будет 20, второго — 80, а третьего — 60, то первый из них должен работать в третьем, второй — в первом, а третий — во втором каскадах. Подбирая сопротивления резисторов смещения, попробуй изменять и нагрузочные резисторы (от 3 до 10 кОм), добиваясь наибольшей громкости, сохраняя при этом токи покоя коллекторных цепей, указанные на схеме.

Конденсатор С2, подбором которого осуществляется грубая настройка приемника на волну местной радиовещательной станции (а точная — перемещением катушки L1 по ферритовому стержню), можно заменить подстроечным типа КПК-2. Он не только облегчит настройку контура, но, возможно, позволит, пользуясь им как конденсатором переменной емкости, настраивать приемник на две радиостанции.

Если по каким-то причинам приемник сразу не станет работать, то прежде всего измерь коллекторные токи транзисторов и испытай его по частям, пользуясь простейшим генератором сигналов (см. рис. 105): сначала проверь входную часть, как у детекторного приемника, а потом усилитель. Конечно, все это надо делать на макетной панели, а затем смонтировать детали на плате, предварительно составив монтажную схему с учетом размеров деталей.

Можно ли этот или более простой, например с двумя каскадами усиления колебаний звуковой частоты, приемник сделать походным? Можно. Но пользоваться им придется только на привалах. Антенной будет служить изолированный провод длиной 8-10 м, подвешенный одним концом за сучок высокого дерева, а заземлением — металлический штырь, вбитый поглубже в землю. Без качественной антенны и заземления такой приемник будет работать слабо — чувствительность мала. Чтобы повысить чувствительность, к нему надо добавить усилитель радиочастоты.

Когда дают оценку тому или иному приемнику, имеют в виду не только громкость и естественность воспроизводимого звука, что определяется главным образом схемным решением и качеством работы усилителя радиочастоты, но и такие его параметры, как селективность (избирательность) и чувствительность.

Под термином селективность подразумевается способность приемника выделять из всех колебаний радиочастоты, возникающих в его антенне, колебания только той частоты, на которую он настроен. Когда приемник четко выделяет станцию, на которую он настроен, о нем говорят как о приемнике с хорошей селективностью. Если при приеме какой-то станции прослушиваются другие, близкие по частоте радиостанции или, как говорят, станции соседнего канала, о таком приемнике говорят, что его селективность плохая или недостаточно хорошая. Один из способов повышения селективности простейшего приемника — ослабление связи настраиваемого контура с внешней антенной, в более сложном — увеличение чиста контуров, настраиваемых на частоту принимаемой станции.

Другой качественный показатель приемника — чувствительность — характеризует способность его «отзываться» на слабые сигналы отдаленных станций. Если приемник не реагирует на сигналы отдаленных станций, о таком приемнике говорят, что он обладает малой или плохой чувствительностью. Если же он принимает большое число отдаленных и маломощных станций, говорят, что этот приемник обладает хорошей чувствительностью.

Чувствительность приемника зависит от качества его входной цепи, числа каскадов усиления радиочастоты, используемых в них транзисторов и режимов их работы.

Транзисторный приемник прямого усиления, обеспечивающий уверенный прием местных и отдаленных мощных радиовещательных станций, имеет обычно один настраиваемый контур, один-два каскада усиления модулированных колебаний радиочастоты, а если он портативный, то и внутреннюю магнитную антенну.

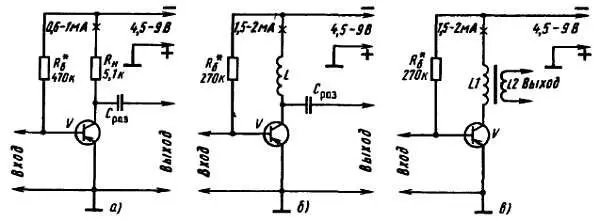

Схема и сущность действия каскада усиления колебаний радиочастоты аналогичны схеме и работе каскада предварительного усиления колебаний звуковой частоты. Разница лишь в нагрузке коллекторной цепи, где получается усиленный транзистором сигнал. Этой нагрузкой, как и в каскаде усиления звуковой частоты, может быть резистор R н (рис. 199, а ) сопротивлением 3,3–6,8 кОм. Усиленный сигнал, создающийся на нем, через разделительный конденсатор С раз поступает на вход второго каскада усиления радиочастоты, если усилитель двухкаскадный, или к детектору.

Лучше, однако, если коллекторной нагрузкой транзистора будет не резистор, а высокочастотный дроссель L (рис. 199, б ), а еще лучше — высокочастотный трансформатор (рис. 199, в ).

Рис. 199. Каскады усиления радиочастоты на транзисторах структуры р-n-р(для транзисторов структуры n-р-nполярность, источника питания должна быть изменена на обратную)

Дроссель или трансформатор, оказывающий радиочастотному сигналу большее, чем резистор, сопротивление повышает усиление каскада. Трансформатор, кроме того, позволяет путем подбора коэффициента трансформации наилучшим образом передать высокочастотную энергию из коллекторной цепи транзистора-усилителя во входную цепь транзистора второго каскада или детектора, согласовать сопротивление этих цепей.
