Водородные мазеры обладают очень высокой стабильностью на коротких промежутках времени (не более нескольких часов), их стабильность оценивается отношением 1:10 15. Тем не менее они не заменяют цезиевые генераторы в качестве устройств первичного отсчета времени, так как с ними связана не решенная пока проблема влияния объема камеры на частоту, кроме того, в этих приборах наблюдается долговременный дрейф, связанный с изменением свойств поверхности колбы — хранилища. Всемирно признанным лидером в деле создания водородных часов является Р. Весот из Смитсоновской астрофизической обсерватории (Кембриджский университет) — им создано более двух десятков этих приборов; цена одной такой «штуки» 0,5 млн. долл.

Метановый лазер. Этот четвертый по счету эталон частоты используется для инфракрасного диапазона длин волн и называют его стабилизированным метаном гелий-неоновым лазером. Его стабильность сравнима со стабильностью других атомных эталонов частоты, но он работает на частоте 8,85·10 13Гц (длина волны 3,39 мкм), и его нельзя использовать в качестве эталона радиочастот.

Последние достижения. Последние научные исследования, связанные со стабильными эталонами частоты, открыли две новые многообещающие темы: «ионные ловушки» и криогенные водородные лазеры. Сторонники новых направлений говорят, что если все пойдет хорошо, то можно будет обеспечивать стабильность, определяемую отношением порядка 1:10 18.

Калибровка часов.Если вы не являетесь счастливым обладателем цезиевого генератора эталонной частоты, то вам нужно знать, каким образом можно воспользоваться стабильным калибровочным сигналом. Кроме того, иногда может потребоваться абсолютное значение как времени, так и частоты, т. е. может возникнуть необходимость установить часы, после того как они уже проработали какое-то время с нужной скоростью. Для этого предусмотрены следующие службы. На восточном побережье Соединенных Штатов и в некоторых других областях можно принять навигационный сигнал на частоте 100 кГц, лорановский сигнал (Loran-C), с помощью которого можно определить частоту и время. Лорановский сигнал генерируют цезиевые часы, этот сигнал сравнивается с сигналом, который генерируют главные цезиевые часы в Морской обсерватории; Морская обсерватория ежемесячно публикует поправки. Еще одна служба времени именуется WWVB, ею заведует Национальный институт стандартов и технологии (бывшее Национальное бюро стандартов) в шт. Колорадо. Она формирует сигналы на частоте 60 кГц, которые можно принимать на всей территории Соединенных Штатов. Оба низкочастотных сигнала можно синхронизировать с точностью до 1 мкс и выше, если вы находитесь в пределах действия сигнала, распространяющегося по поверхности земли (в пределах нескольких сотен миль), но влияние ионосферы (смена дня и ночи, солнечные ветры и т. п.) приводит к тому, что синхронизация с помощью «воздушного сигнала» обеспечивает меньшую точность (10–50 мкс). Из недавно появившихся служб времени можно назвать сигнал Омега, который передается на очень низкой частоте (около 10 кГц) и может быть принят в любой точке с точностью около 10 мкс. Геостационарные метеорологические спутники, известные под названием «GOES», передают в диапазоне УКВ (497 МГц) сигналы временных отсчетов, которые можно использовать для синхронизации с точностью до мс, при условии, что вы находитесь в зоне видимости одного из таких спутников (зона видимости — это вся Северная и Южная Америка).

Если вы используете эти сигналы, то сможете сравнивать частоту, которую вы получаете с помощью своего генератора, с эталоном. В продаже имеются хорошие приборы, воспользовавшись которыми вы можете не ломать себе голову над тем, как выполнить сравнение — все будет сделано без вашего вмешательства, а вы даже получите красивые графики с результатами. Немного сложнее обстоит дело с установкой часов. Самый надежный способ заключается в том, чтобы отнести свое устройство в службу времени, где могут выполнить такую установку.

Вернувшись на место, следует обнаружить в эфире лорановский сигнал или какой-нибудь другой и определить временную задержку распространения от передатчика до вас. Полученное число нужно запомнить! (Мы до сих пор помним магическое число 53,211 мкс, которое определяет задержку распространения лорановского сигнала из Нантукета до 60-дюймового телескопа в Гарварде.) И если только между передатчиком и вами не образуется неожиданно новая гора, вы можете выдавать отсчеты точного времени.

Недавно появившаяся Система Глобального Позиционирования (СГП или «NAVSTAR») состоит из 121 спутника. Эти спутники находятся на 12 часовых орбитах с высоким отклонением, на их бортах установлены атомные часы. Когда эта система будет запущена в действие полностью, она позволит определять время (с точностью до 20 нc) и местоположение (с точностью до 10 м) любой точки на земле. Для решения этих задач будет использоваться «умное» приемное устройство Системы с небольшой антенной в форме круглой дверной ручки, имеющее небольшой диапазон L-частот (от 1,2 ГГц до 1,6 ГГц). В незавершенном виде эта Система уже использовалась для синхронизации часов в мировом масштабе с точностью до 50 нc. Полная Система, безусловно, сможет обеспечить время передачи порядка 2 нc, при условии, что будут приняты предложения по ее модернизации.

К другим методам синхронизации времени и частоты, о которых вы можете услышать, относят синхронизацию с помощью микроволновых повторителей, телевизионных сигналов, спутников связи и наблюдений за пульсарами.

Оказывается, что измерять частоту и период колебаний с высокой степенью точности на редкость просто — для этого достаточно иметь генератор эталонной частоты и несложную цифровую схему.

Измерение частоты.На рис. 15.25 показана основная схема счетчика частоты. Триггер Шмитта преобразует аналоговый входной сигнал в логические уровни, после этого производится стробирование вторым импульсом, получаемым от кварцевого генератора с делителем, длительность которого точно равна 1 с. Частота в герцах определяется числом импульсов, зафиксированным многоразрядным двоично-десятичным счетчиком. Между интервалами счета полезно зафиксировать полученное число и произвести сброс счетчика.

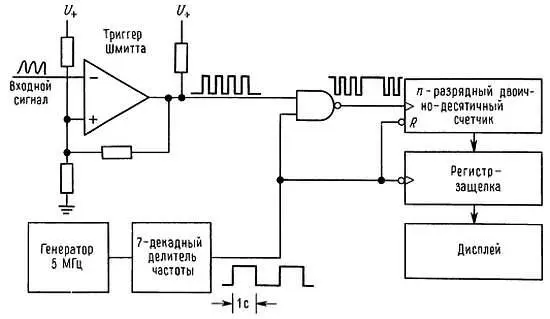

Рис. 15.25. Схема измерения частоты с помощью счетчика.

На практике времязадающую схему можно построить так, чтобы можно было выбирать короткие и длинные интервалы: 0,1, 1, 10 с. Можно также устранить интервал длительностью 1 с между измерениями. Схема может быть усовершенствована: можно включить регулируемый предусилитель с перестраиваемым уровнем срабатывания и гистерезисом и панель, на которую поступает выход дискриминатора и с помощью которой можно контролировать уровень срабатывания на осциллографе; выход двоично-десятичного счетчика можно подключить к ЭВМ или регистрирующему устройству, может быть предусмотрена возможность для подключения внешнего генератора в тех случаях, когда имеется прецизионный эталон; полезно предусмотреть возможность ручного старт-стопного режима при простом счете (суммировании).
