Обратите внимание, что обнаружение путем захвата фазы сводится к сужению полосы пропускания, причем ширину полосы пропускания устанавливает оконечный фильтр НЧ. Как и в случае с усреднением сигнала, эффект модуляции заключается в центрировании сигнала на частоте быстрой модуляции, а не на частоте постоянного тока, при этом удается устранить шумы с фактором 1/ f (фликкер-шум, дрейф, дребезг и т. п.).

Два метода быстрой модуляции.Существуют два способа быстрой модуляции: в качестве модулирующего колебания можно использовать очень слабое синусоидальное колебание или очень сильное, по сравнению с искомым сигналом, прямоугольное колебание; их иллюстрирует рис. 15.39.

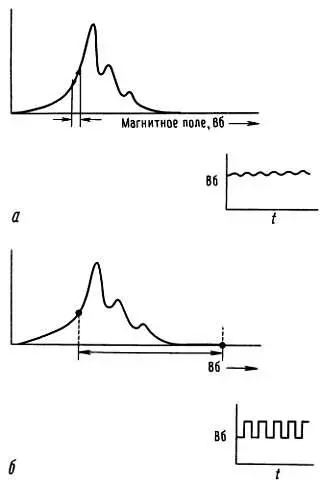

Рис. 15.39. Методы модуляции при захвате, а— малый синусоидальный сигнал модуляции; б— большой прямоугольный сигнал модуляции.

В первом случае выходной сигнал фазового детектора пропорционален наклону сигнала (т. е. его производной), а во втором случае — сигналу (при условии, что нет других спектральных линий, связанных с модулирующим колебанием). По этой причине все эти простые резонансные кривые, наблюдаемые при ядерном магнитном резонансе, выглядят как дисперсионные кривые (рис. 15.40).

Рис. 15.40. Дифференцирование сигнала при обнаружении путем захвата.

При модуляции прямоугольным колебанием с большим фазовым сдвигом существует хороший метод подавления сигнала прямого прохождения, применяемый в тех случаях, когда это явление создает трудности в работе. На рис. 15.41 показано модулирующее колебание. Сдвиги выше и ниже центрального значения уничтожают сигнал и создают модуляцию типа «включен/выключен» на удвоенной частоте по отношению к основной несущей. Этот метод предназначен для специальных случаев и не следует прибегать к нему ради красоты.

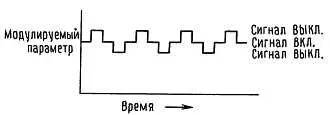

Рис. 15.41. Схема модуляции для подавления сигнала прямого прохождения.

Модуляцию с прямоугольными колебаниями большой амплитуды очень часто используют в инфракрасной астрономии, где для переключения изображения инфракрасного источника приводят в движение вторичные зеркала телескопа. Этот метод популярен также в радиоастрономии и известен здесь под названием переключений Дикке.

Промышленные усилители с захватом имеют источники модулирующих колебаний с перестраиваемой частотой, следящий фильтр, оконечный фильтр с коммутируемой постоянной времени, высококачественный усилитель с низким уровнем шума и широким динамическим диапазоном (если бы шум не имел значения, то не нужно было бы и использовать обнаружение с захватом), а также линейный фазовый детектор с хорошими характеристиками. Кроме того, они допускают возможность использования внешнего источника модуляции. С помощью ручки можно регулировать фазовый сдвиг, следовательно имеется возможность максимально увеличить обнаруженный сигнал. Весь прибор заключают в красивый корпус, на котором имеется шкала для считывания выходного сигнала. Обычно цена этих приборов составляет несколько тысяч долларов. Их производят такие фирмы, как EG&G Princeton Applied Research, Ithaco и Stanford Research Systems. Бортовые компоненты среди прочих производит фирма Evans Electronics. Для того чтобы наглядно продемонстрировать возможности метода захвата фазы, мы обычно показываем студентам такой эксперимент. Мы используем захват фазы для выделения модулированного сигнала от небольшого светодиода, подобного тем, которые используют для индикации на панелях приборов. Частота модуляции имеет порядок несколько килогерц. Ток очень мал, и свечение диода при нормальном комнатном освещении можно заметить с трудом. На расстоянии около 2 м установлен фототранзистор, направленный в сторону светодиода, а его выход подается на схему захвата фазы.

Если свет в комнате выключить, то с фототранзистора на частоте модуляции будет сниматься очень слабый сигнал (смешанный с шумами), который легко обнаруживает схема захвата при условии, что постоянная времени равна нескольким секундам. Затем мы выключаем свет в комнате (флуоресцентное освещение), и в тот же момент фототранзистор начинает формировать колебания с частотой 120 Гц, амплитуда которых больше примерно на 50 дБ. Теперь с помощью осциллографа обнаружить сигнал от светодиода невозможно, а схема захвата спокойно обнаруживает этот сигнал. Для того чтобы убедиться, что схема действительно работает, достаточно поместить руку между светодиодом и детектором. Впечатление огромное!

Работа анализатора амплитуды импульсов основана на простом расширении принципа работы многоканального уплотнителя; этот прибор играет важную роль в ядерной и радиационной физике. Идея метода на редкость проста: импульсы, амплитуды которых лежат в некотором диапазоне, поступают на вход схемы пикового детектора с АЦП, которая преобразует относительную амплитуду импульса в адрес канала. Многоканальный уплотнитель затем наращивает выбранный адрес на единицу. В результате получаем график, который представляет собой гистограмму амплитуд импульсов. Вот и вся хитрость.

Широкое распространение анализаторов амплитуд импульсов обусловлено тем, что величина выходных импульсов многих датчиков заряженных частиц, рентгеновского и гамма-излучения пропорциональна энергии излучения, воспринятого датчиком (примером могут служить пропорциональные счетчики, детекторы на твердом теле, детекторы с поверхностным барьером, сцинтилляторы, рассмотренные в разд. 15.07 ). Таким образом, анализатор амплитуды импульсов преобразует выход детектора в энергетический спектр.

Анализаторы амплитуды импульсов обычно разрабатывались как специальные приборы, в состав которых входили интегральные схемы и отдельные дискретные компоненты. В настоящее время все более широко стали использовать мини-компьютеры и быстродействующие АЦП с импульсным входом. При этом в вашем распоряжении оказываются разнообразные полезные для дела аппаратные и программные возможности ЭВМ, такие, как вычитание фоновых сигналов, энергетическая калибровка и идентификация линий, память на дисках и лентах, управление экспериментом в интерактивном режиме. Это устройство заставляет микролуч потока протонов сканировать образец в двумерной плоскости, обнаруживает появившиеся рентгеновские лучи, сортирует их по химическим элементам и запоминает картину распределения по каждому элементу в образце; одновременно вы имеете возможность наблюдать рентгеновский спектр и само формирование картины распределения. Всем процессом управляет анализатор амплитуды импульсов, который и не подозревает, что на самом деле он представляет собой ЭВМ.
