На входе анализатора амплитуды импульсов используется АЦП, с которым связана одна интересная особенность этой системы. Оказывается, что в данном случае нельзя использовать АЦП с последовательными приближениями, несмотря на его высокую скорость. Это связано с тем, что вы не сможете добиться точного равенства ширины каналов, плавная последовательность входных сигналов излучения даст волнистую базовую линию. Во всех анализаторах амплитуды импульсов используют так называемый преобразователь Уилкинсона, принцип работы которого основан на преобразовании входного сигнала с единственным углом наклона - входной импульс заряжает конденсатор, который затем разряжается постоянным током, а во время разряда быстродействующий счетчик (обычно используется частота 200 МГц) подсчитывает адрес. Недостаток такого анализатора состоит в наличии «мертвой зоны», величина которой зависит от амплитуды последнего импульса, а его достоинство — в точном равенстве ширины каналов.

Входы многих анализаторов амплитуды импульсов позволяют использовать эти устройства в качестве многоканальных уплотнителей. А почему бы и нет? Все необходимые элементы здесь в наличии. Среди крупных производителей анализаторов амплитуды импульсов такие фирмы, как Canberra, EG&G, Nuclear Data и Tractor-Nothern.

В ядерной физике приходится определять распределение времени распада частиц с коротким временем жизни. Эту задачу помогает решить время-амплитудный преобразователь (ВАП), подключаемый на входе анализатора амплитуды импульсов. ВАП запускает генератор линейно-изменяющегося сигнала, когда на один из его входов приходит импульс, и останавливает его, когда импульс появляется на другом входе, при этом происходит разряд конденсатора и формируется выходной импульс, пропорциональный интервалу времени между импульсами запуска и останова. Достигаемое при этом разрешение измеряется в пикосекундах. Рис. 15.42 иллюстрирует измерение продолжительности жизни мюона, выполненное студентом путем определения времени задержки между захватом мюона космического излучения сцинтиллятором и его последующим распадом.

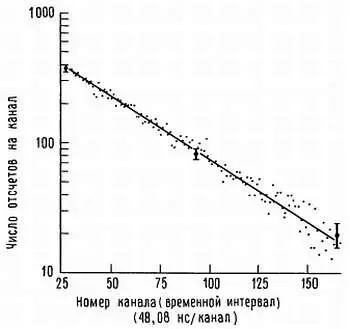

Рис. 15.42. Измерение продолжительности жизни мюона на основе спектра временных интервалов (преобразователь времени в амплитуду + амплитудный анализатор импульсов).

Каждое обрабатываемое событие сопровождается вспышкой света, а ВАП используется для преобразования интервалов времени в импульсы. В приборе нашего студента распад космического мюона происходил в среднем один раз в 1 мин, поэтому для того, чтобы установить, что продолжительность жизни составляет 2,198 ± 0,02 мкс, ему пришлось потратить 18 дней (более точным является значение 2,197134 + 0,00008 мкс). Обратите внимание на использование логарифмического масштаба для построения графика и на систематическое уменьшение ошибки, пропорциональной n 1/2(ошибки счета). Изображенный график соответствует распаду, который описывается выражением n( i ) = n 0 exp (- t/ τ).

На практике, особенно в диапазоне радиочастот, широко используют прибор, называемый анализатором спектра. Это устройство формирует изображение на осциллографе в координатах XY , причем координата Y представляет интенсивность сигнала (обычно используется логарифмический масштаб, т. е. децибеллы), а координата X служит для представления частоты. Иначе говоря, анализатор спектра позволяет рассматривать частотную область и строить график зависимости значения входного сигнала от частот.

Можно также считать, что производится разложение входного колебания на гармонические составляющие (если вы имеете представление о таком разложении), или можно рассматривать график как отклик, который получается при настройке высококачественного приемника (имеет широкий динамический диапазон, высокую стабильность и чувствительность) в частотном диапазоне. Эта возможность очень полезна при анализе модулированных сигналов, изучении результатов взаимной модуляции составляющих сложных сигналов и искажений, анализе шума и сдвигов, при точных измерениях частоты слабых сигналов в присутствии более сильных сигналов и при выполнении множества других измерений.

Существуют две основные разновидности анализаторов спектра: с разверткой частоты и с реальным масштабом времени. Анализаторы с разверткой частоты распространены наиболее широко, и принцип их работы иллюстрирует рис. 15.43.

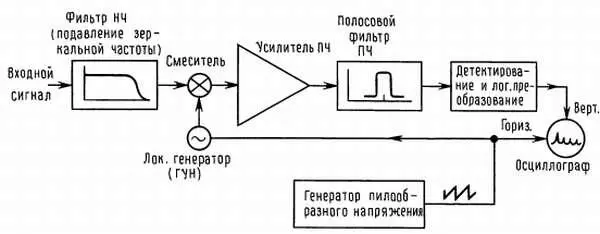

Рис. 15.43. Анализатор спектра на основе локального генератора с разверткой.

Схема представляет собой аналог супергетеродинного приемника (см. разд. 13.16 ) с локальным генератором (ЛГ), для развертки которого используется пилообразное колебание, сгенерированное внутри схемы. По мере того как производится развертка частоты ЛГ, результаты ее смешения с различными входными частотами поступают на усилитель ПЧ и затем на фильтр. Например, представим, что для анализатора спектра промежуточная частота составляет 200 МГц, а частоту ЛГ можно разворачивать в диапазоне от 200 до 300 МГц. Когда частота ЛГ равна 210 МГц, входной сигнал с частотой 10 МГц (± ширина полосы пропускания фильтра ПЧ) проходит на детектор и создает напряжение вертикального отклонения на осциллографе. Сигналы с частотой 410 МГц (с «зеркальной» частотой) также будут проходить через эту цепочку, поэтому на входе установлен фильтр НЧ. В любой момент времени детектируются входные частоты, лежащие ниже частоты ЛГ на 200 МГц.

Реальные анализаторы спектра обладают большой гибкостью в отношении частоты развертки, центральной частоты, ширины полосы пропускания фильтра, масштаба изображения и т. д. Обычно диапазон входной частоты охватывает значения от герц до гигагерц, а избираемая полоса частот может иметь ширину от герц до мегагерц. Кроме того, в сложных современных анализаторах спектра предусмотрены такие возможности, как калибровка амплитуды, запоминание спектров для предотвращения мерцания при развертке, дополнительная память для выполнения сравнения и нормализации и отображение на экране цифровой информации. Эти замечательные анализаторы спектра позволяют рассматривать изменение фазы относительно частоты, формировать частотные маркеры, программировать работу от микропроцессорной шины IEЕЕ 488, а также включать следящие генераторы (для работы в увеличенном динамическом диапазоне), выполнять прецизионные измерения частоты в спектре, генерировать напряжения шумов для возбуждения исследуемых систем и даже выполнять усреднение сигнала (что особенно полезно при наличии шума).
