Схема запуска

Мы подошли к самому интересному — к схеме запуска. Мы уже познакомились с сигналами вертикального отклонения и горизонтальной развертки; они необходимы для построения графика зависимости напряжения от времени. Но если сигнал горизонтальной развертки не будет перехватывать входной сигнал каждый раз в одной и той же точке (при условии, что входной сигнал является периодическим), то изображение будет представлять собой сплошную путаницу - входное колебание будет накладываться само на себя в различные моменты времени. Схема запуска позволяет выбрать УРОВЕНЬ и НАКЛОН («+» или «—»), определяющие момент начала развертки.

Посмотрите на переднюю панель прибора, и вы увидите, что существует несколько вариантов выбора сигналов, поступающих на вход схемы запуска и несколько вариантов выбора режима ее работы. В НОРМАЛЬНОМ режиме развертка начинается только в том случае, когда выбранный сигнал проходит через установленную вами точку запуска и изменяется в выбранном направлении (имеется в виду заданный НАКЛОН). На практике, регулируя уровень, добиваются стабильного изображения. В режиме внутреннего запуска (АВТО) в отсутствие сигнала развертка начинает «бегать»; этот режим хорошо использовать в тех случаях, когда сигнал может уменьшаться до малых значений, так как изображение не будет пропадать и не будет возникать впечатление, что сигнал исчез. Этот режим является самым подходящим, если рассматривается совокупность различных сигналов и нет желания каждый раз производить установку схем запуска. ОДНОКРАТНАЯ РАЗВЕРТКА используется для непериодических сигналов. В режиме ЛИНИЯ развертка запускается от сети переменного тока; этот режим используется в тех случаях, когда интерес представляют фон или пульсации в схеме. ВНЕШНИЕ входы схемы запуска используют в тех случаях, когда наряду с некоторым интересующим вас «грязным» сигналом имеется чистый сигнал, имеющий такую же скорость изменения; к такому режиму часто прибегают в тех случаях, когда на схему подается некоторый испытательный входной сигнал или в цифровых схемах, работа которых синхронизируется тактовыми импульсами. Для наблюдения комбинированных сигналов полезны различные виды связи; например, предположим, что необходимо рассмотреть звуковой сигнал с частотой порядка нескольких килогерц, на который накладываются отдельные выбросы. В режиме ПОДАВЛЕНИЕ ВЧ ко входу схемы запуска подключается фильтр НЧ, предотвращающий запуск схемы по этим выбросам. Если именно выбросы представляют для вас интерес, то можно сделать так, чтобы схема запускалась как раз по ним - для этого служит режим ПОДАВЛЕНИЕ НЧ.

Во многих осциллографах предусмотрены ручки ПОИСК ЛУЧА и ПРОСМОТР СИГНАЛА ЗАПУСКА. Поиск луча полезен в тех случаях, когда вы не можете найти осциллограмму; этот режим особенно по душе начинающим. В режиме просмотра сигнала запуска на экране отображается сигнал запуска; этот режим особенно удобен при внешнем запуске.

Подсказки начинающим

Для того чтобы осциллограф был послушным инструментом в ваших руках, начиная работу, вспомните следующие практические советы. Прежде всего осциллограф нужно включить; для схемы запуска установите режим АВТО, СВЯЗЬ ПО ПОСТ. ТОКУ, КАН1. Для скорости развертки установите значение 1 мс/дел., а усиление выключите (получим 1-кратное усиление). Заземлите входы схемы вертикального отклонения, задайтесь яркостью и вращайте ручку управления отклонением по вертикали до тех пор, пока на экране не появится горизонтальная линия (если это вызовет затруднения, попробуйте воспользоваться режимом поиска луча).

Предупреждение: в некоторых осциллографах, например типа Tectronix 400, режим автоматической внутренней развертки нельзя установить, если не отрегулирован должным образом уровень запуска. После этого можно подать сигнал, отключить вход от земли и начать манипулировать со схемой запуска. Чтобы ближе познакомиться с осциллографом, посмотрите, каким будет изображение на его экране, когда коэффициент усиления вертикального отклонения имеет очень большое значение, когда скорость развертки очень велика или очень мала и когда схема запуска плохо отрегулирована.

Щупы

Входная емкость осциллографа по отношению к испытываемой схеме может быть слишком велика, особенно если учесть экранированный соединительный кабель. Полное входное сопротивление (параллельное соединение сопротивления 1 МОм и емкости 100 пФ или около того) часто оказывается слишком низким для чувствительных схем и нагружает их, образуя делитель напряжения. Хуже того, иногда эта емкость вызывает неправильную работу схемы и даже приводит к возникновению автоколебаний! Очевидно, что в подобных случаях осциллограф ведет себя, «как слон в посудной лавке», по отношению к рассматриваемой схеме, оказывая существенное влияние на ее работу.

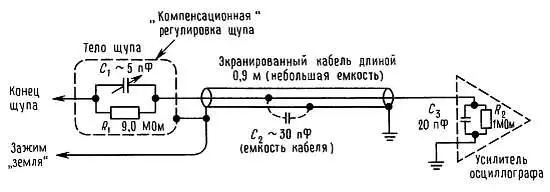

Для того чтобы решить эту проблему, обычно используют высокоимпедансные щупы. Работу широко распространенного 10-кратного щупа иллюстрирует рис. А.3.

Рис. А.3.

Для сигналов постоянного тока щуп (вместе с осциллографом) образует просто 10-кратный делитель напряжения. Если отрегулировать С 1 так, чтобы его емкость была равна 1/9 части емкости параллельного соединения С 2 и С 3 , то схема станет работать как 10-кратный делитель на всех частотах, а входной импеданс будет определяться параллельным соединением сопротивления 10 МОм и емкости в несколько пикофарад. На практике щуп регулируют с помощью прямоугольных импульсов с частотой примерно 1 кГц, генератор которых предусмотрен во всех осциллографах и снимается с гнезда КАЛИБР. или РЕГ. ЩУПА. Емкость щупа регулируют до тех пор, пока на экране не будет получено изображение точной прямоугольной формы. Иногда регулировка щупа бывает ловко спрятана изготовителями; в некоторых конструкциях тело щупа надо поворачивать и фиксировать относительно второй, сочлененной с ним части. Один недостаток: с помощью 10-кратного (10 х) щупа трудно рассматривать сигналы порядка нескольких милливольт; для таких измерений лучше использовать щуп 1 х, который представляет собой обычный экранированный кабель с небольшой емкостью и необходимыми для щупа элементами (зажим с захватом, зажим «земля», удобная ручка и т. п.). 10-кратный щуп должен быть стандартным и должен быть подключен к осциллографу с левой стороны, а 1-кратный щуп должен использоваться по мере необходимости. В некоторых щупах возможно переключение на 1-кратный или 10-кратный режим.
