Поиск деталей, необходимых для сборки электронной аппаратуры, может оказаться сложным делом. Большинство крупных поставщиков имеют плохо организованную торговую сеть, и это делает почти невозможным приобретение малых партий компонентов мелким покупателем. К счастью, крупные известные фирмы дают справки, где могут быть куплены нужные детали за наличный расчет. Занимаясь поисками, необходимо точно знать, чего вы хотите, количество деталей и изготовителя (для ИМС вы должны знать полное обозначение схемы, а не только изготовителя и тип).

Многие поставщики неохотно продают малые партии, поэтому покупатель тратит много сил на приобретение компонентов в количестве 5—10 штук. Добавим к этому, что поставщики обычно имеют только часть нужного вам ассортимента, и вы сталкиваетесь с необходимостью иметь дело с множеством кустарных поделок. На складах электронного оборудования (Radio Shack и др.) организована продажа небольшими партиями, но там имеется в наличии очень ограниченная номенклатура. Система оптовой торговли ориентирована в основном на крупных промышленных потребителей. Фирмы-изготовители предпочитают иметь дело с оптовиками, которые тесно с ними связаны, дают им расширенные каталоги и справочники и могут оказать влияние на цены.

Особая осторожность необходима при покупке ИМС. Многие типы ИМС выпускаются без 100 %-ной проверки. Вместо этого проверяется один образец из каждой партии, и вся партия бракуется, если образец не отвечает стандарту. В результате вы можете случайно приобрести неисправный кристалл, выпущенный фирмой с хорошей репутацией. Как правило, следует ожидать, что примерно 0,1 % новых ИМС окажется непригодным. Это не очень страшно, так как в случае необходимости для обеспечения большей надежности вы всегда можете проверить все ИМС. Все изготовители испытывают свои ИМС, а некоторые (AMD, например) проводят 100 %-ную проверку всех ИМС.

Более серьезная проблема возникает, когда забракованные партии попадают в руки мелких торговцев. Очень часто встречаются подделки, так как машины, выпускающие ярлыки, стоят недорого. По нашему опыту, крупные поставщики (такие, как Arrow, Hamilton/Avnet, Newark, Schweber и Wyle) надежны, по крайней мере если судить по изделиям, действительно ими поставленным. Большинство торговых точек, по-видимому распространяют хорошие товары, но здесь есть элемент риска. Будьте подозрительны по отношению к ИМС без даты выпуска. Поскольку отыскание неисправных ИМС в схеме требует много сил и времени, рекомендуем вам покупать все ИМС у одного и того же поставщика, даже если цены будут относительно высоки. Тем не менее, две ведущие фирмы, чьими изделиями мы с успехом пользуемся, — то Digi-Кеу (богатый каталог; Thief River Falles, MN) и Microprocessors UnUmited (компьютерные чипы; Beggs, OK).

В этой главе обсуждаются важные особенности техники высоких и радиочастот, в том числе эквивалентные схемы для высоких частот и быстродействующие ключи. Высокочастотные приборы находят широкое применение в области связи и радиовещания, а также в лабораторных установках для проведения радиочастотных измерений (резонансные явления, плазма, ускорители частиц и т. п.). Быстродействующие ключи являются неотъемлемыми элементами вычислительных машин и других цифровых устройств. Высокочастотные и быстродействующие приборы — это линейные и цифровые устройства, работающие в той области частот, где работа схем начинает определяться эффектами межэлектродных емкостей, индуктивностями проводов, накоплением зарядов и длинами волн. Благодаря таким причудливым конструкциям, как полосковые выводы, волноводы или приборы вроде диодов Ганна, клистронов и ламп бегущей волны, схемотехника в этой области частот существенно отличается от техники низких частот. Чтобы представить уровень наших возможностей, скажем, что промышленностью выпускаются цифровые ИМС (счетчики и т. п.), которые работают с импульсами частотой 3 ГГц и выше, а также элементы линейных схем (усилители и т. п.), которые работают на частотах выше 100 ГГц.

Мы начнем с обсуждения высокочастотных транзисторных усилителей как на биполярных, так и на полевых транзисторах и приведем несколько примеров. Затем перейдем к радиочастотным приборам, дадим общее представление о линиях связи и методах модуляции и детектирования. В конце мы более подробно рассмотрим быстродействующие ключи. В силу того, что эти вопросы носят узкоспециальный характер, эту главу при первом прочтении можно пропустить.

В усилителях, которые мы обсуждали выше (такие, как усилители с общим эмиттером и с резисторной коллекторной нагрузкой), коэффициент усиления снижается с ростом частоты сигнала, как правило, из-за действия паразитных емкостей нагрузки и соединительных проводов. На рис. 13.1 это показано пока в упрощенном виде.

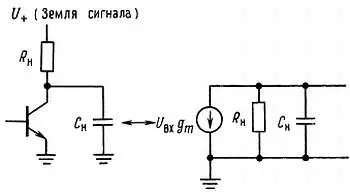

Рис. 13.1.

Эффективная емкость между коллектором и землей С н в сочетании с коллекторной нагрузкой R н образует фильтр низких частот с постоянной времени R нС н . Эта эквивалентная схема приведена с учетом того, что для сигнала U + то же самое, что и земля. В С н входят емкости между коллектором и эмиттером, между коллектором и базой, а также емкость нагрузки: На частотах, приближающихся к f= 1/ R нС н, усиление начинает быстро падать.

Уменьшение влияния емкости нагрузки.Простейшие методы уменьшения емкостной нагрузки заключаются в учете и уменьшении произведения R нС н , например:

1. Выбираются биполярные или полевые транзисторы с малой емкостью между электродами (как самих p-n -переходов, так и между внешними выводами); такие транзисторы обычно обозначаются как радиочастотные или ключевые транзисторы.

2. Нагрузка отделяется эмиттерным повторителем, что способствует уменьшению емкостной нагрузки на коллектор.

3. Уменьшается R н . Если при этом I к поддерживать постоянным, то коэффициент усиления падает из-за уменьшения g mR н . Вспомним, что для транзисторов g m=1/ r эили I к (мА)/25 для усилителей с заземленным эмиттером. Чтобы сохранить коэффициент усиления постоянным при уменьшении R н , необходимо увеличить ток коллектора, сохраняя U + постоянным. Таким образом, f макс ~= 1/ R нС ни прямо пропорционально I к / С н , что вполне справедливо для больших токов, часто используемых в высокочастотных схемах.
