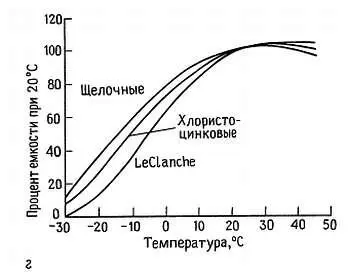

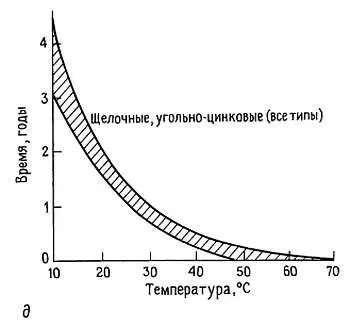

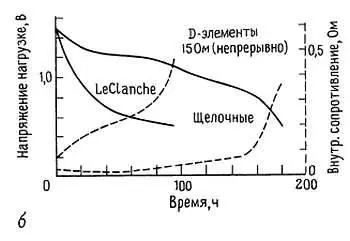

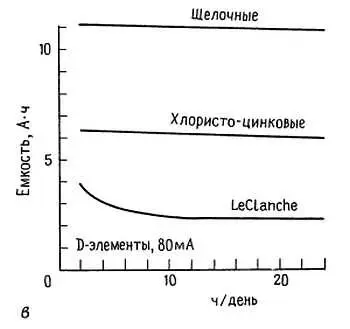

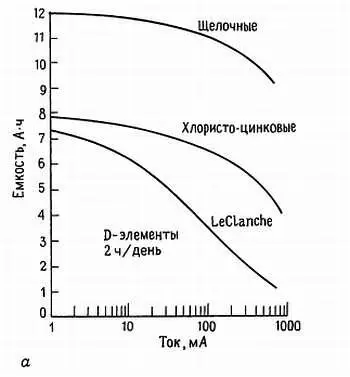

Рис. 14.2. Сравнение рабочих характеристик цинковых «сухих гальванических элементов», а— зависимость емкости D-элемента от тока нагрузки; б— изменение напряжения и внутреннего сопротивления D-элемента в процессе разряда; в— зависимость емкости D-элемента от параметров рабочего цикла; г— зависимость емкости от температуры; д— зависимость длительности хранения (10 % потери емкости) от температуры.

Ртутные, окись-серебряные, литиевые — это пользующиеся подлинно большим спросом элементы с особенно высококачественными параметрами по сравнению с щелочными и цинко-угольными. В ртутном элементе используются амальгамированный цинковый анод, катод, состоящий из окиси двухвалентной ртути плюс уголь, и электролит из гидроокиси натрия или калия. Он превосходен с точки зрения стабильности напряжения холостого хода (1,35 В, стабильность порядка 1 %), а также постоянства напряжения в процессе разряда («плоская кривая разряда»); см. рис. 14.1. Он хорошо работает при температуре вплоть до 60 °C, но его рабочие параметры серьезно ухудшаются при температуре ниже —10 °C. Элемент на окиси серебра аналогичен ртутному элементу, но при замене окиси двухвалентной ртути на окись серебра. Он также обладает очень плоской кривой разряда, но обеспечивает более высокое напряжение холостого хода (1,6 В) и обладает улучшенными рабочими характеристиками на низких температурах (до -20 °C).

Литиевые элементы представляют собой новейшую разработку в ряду имеющихся на рынке гальванических элементов, но с несколько отличным химическим составом. Они обладают наивысшей плотностью энергии на единицу веса. Они имеют лучшее исполнение с точки зрения работы на высоких и низких температуpax, а также обладают исключительной долговечностью при хранении при всех температурах. Например, гальванический элемент D-типа с составом литийтионилхлорид (Li/SOCl 2) вырабатывает почти в три раза больше энергии (10 А·ч при напряжении на зажимах 3,5 В), чем щелочной D-элемент сравнимых размеров и веса. Литиевые батареи могут работать на температурах, достигающих —50 °C и 70 °C (см. рис. 14.3), при температуре —40 °C они сохраняют 50 % своих возможностей при нормальной температуре, а это температура, при которой другие гальванические батареи вообще прекращают работать.

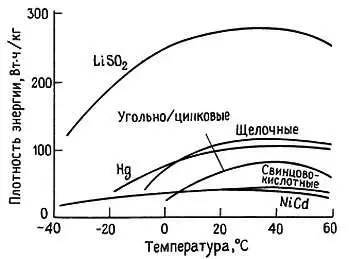

Рис. 14.3. Зависимость плотности энергии гальванических элементов от температуры.

Литиевые батареи имеют время сохраняемости от 5 до 20 лет при комнатной температуре и могут храниться на складе в течение 1–2 лет при температуре 70 °C, что приводит к высыханию всех других батарей. Они обладают плоской монотонной кривой разряда. Их продолжительное время хранения и напряжение 3–3,5 В делают литиевые батареи идеальным элементом для батарейной поддержки (резервный элемент питания), расположенной на плате КМОП-памяти.

Каждый химический состав литиевой батареи имеет свои собственные специфические особенности. Например, батареи с составом типа литийтрионилхлорид имеют тенденцию развивать пассивацию электрода, которая чрезвычайно поднимает их внутреннее сопротивление, что может привести к «перегоранию» батареи при большом броске тока. Литиевый сернистый ангидрид был причиной взрывов некоторых батарей.

Предупреждение: были инциденты, причиной которых были взрывы литиевых батарей, в некоторых случаях они причинили серьезный персональный ущерб. Предупредив вас об этом, мы не будем отвечать теперь за любые бедствия, которые вам могут принести литиевые батареи.

Аккумуляторы. Для электронного оборудования рекомендуем применять следующие типы аккумуляторов: а) никель-кадмиевые (NiCd) или б) герметизированные свинцово-кислотные. Оба типа аккумуляторов имеют меньшее содержание энергии, чем гальванические элементы (табл. 14.2), но они являются перезаряжаемыми. Никель-кадмиевые элементы выдают напряжение 1,2 В и, как правило, имеют емкость в диапазоне от 100 мА·ч до 5 А·ч и работают при температурах до —20 °C (и вплоть до +45 °C); свинцово-кислотные батареи вырабатывают напряжение 2 В на элемент и, как правило, созданы для обеспечения от 1 до 20 А·ч и могут работать при температурах до -65 °C (и вплоть до +65 °C). Оба типа батарей обладают относительно плоскими характеристиками разряда. Свинцово-кислотные батареи имеют низкие скорости саморазряда и претендуют на сохранение двух третей от начального заряда после годичного хранения при комнатной температуре (хотя наш опыт позволяет быть более скептически настроенными); никель-кадмиевые батареи имеют относительно плохие характеристики по сохранению заряда, в типовом случае теряя половину имеющегося заряда за 4 мес. (вот в это мы верим!) (см. рис. 14.4).

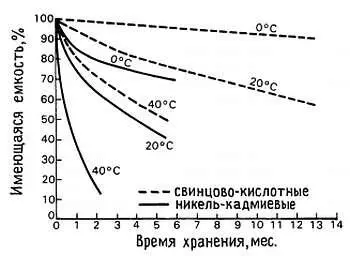

Рис. 14.4. Сохранение заряда в батарее аккумулятора.

Никель-кадмиевый D-элемент обеспечивает 5 А·ч (при напряжении 1,2 В), в то время как свинцово-кислотный D-элемент дает 2,5 А ч (при напряжении 2 В); сравнимый щелочной элемент дает 10 А·ч при 1,5 В.

Как никель-кадмиевые, так и герметизированные свинцово-кислотные батареи претендуют быть хорошими при 250-1000 циклах заряд/разряд (большее значение, если они каждый раз разряжены только частично; и меньшее при полном разряде или быстром проведении цикла заряд/разряд). Никель-кадмиевые батареи имеют общую ожидаемую долговечность хранения 2–4 года, если хранить их при постоянном капельном токе заряда (смотри ниже); долговечность герметизированных свинцово-кислотных батарей поддерживается при постоянном «подзаряживающем» напряжении и составляет 5-10 лет.

Стоит подчеркнуть, что эти перезаряжаемые батареи действительно являются герметичными; они не будут капать или таинственно подтекать ужасными химикалиями. Хотя, как правило, наименование «свинцово-кислотные» вызывает в воображении картины шершавых автомобильных аккумуляторов с разъеденными зажимами и подтекающей кислотой, герметизированные же их разновидности в действительности являются чистыми батареями: вы можете ставить их в любом положении, они не капают и не подтекают и, как правило, ведут себя хорошо. На практике на их основе можно разработать реальные электронные приборы без опасения, что ваша печатная плата превратится в «белую чуму» или дно корпуса, вашего дорогого корпуса, будет покрыто отвратительно пахнущей жидкостью.
