Аккумуляторы умирают молодыми, если их не заряжать надлежащим образом. Эти процедуры отличны для никель- кадмиевых и кислотно-свинцовых аккумуляторов. Традиционно определяют скорости заряда через емкость самой батареи в ампер-часах; например, заряд при «С/10» означает подачу тока заряда, равного одной десятой емкости полно заряженной батареи в ампер-часах. Для вышеупомянутого никель-кадмиевого D-элемента он составит 500 мА.

Никель-кадмиевые элементы спроектированы таким образом, что они заряжаются при постоянном токе и выдерживают длительную подзарядку при С/10. Вследствие неэффективностей в цикле заряд/разряд вы должны заряжать при этой скорости в течение 14 ч, с тем чтобы гарантировать полную зарядку; вы можете подумать об этом как о подзарядке самой батареи на 140 %.

Хотя это и хорошо перезаряжать никель-кадмиевые батареи бесконечно при токе С/10, но лучше переключиться на «капельный» заряд в типовом случае при токе от С/30 до С/50. Однако никель-кадмиевые аккумуляторы являются «забавными», а именно обладают эффектом «памяти», так что капельной скорости заряда может и не хватить для восстановления полностью разряженного аккумулятора; в этом случае рекомендуется ток С/20.

Имеются прикладные задачи, когда вы не можете ждать целый день, пока это никель-кадмиевые аккумуляторы подзарядятся. В литературе по таким аккумуляторам дается разрешение заряжать нормальные элементы с более «высокой скоростью» от С/30 до С/10, если вы не делаете это слишком долго. При токе С/3 этим пределом является срок приблизительно в три дня. При таких условиях заряда нужно предусмотреть некоторый отвод газов в отличие от «нормального» режима подзарядки при токе С/10, когда выделяющийся кислород рекомбинирует внутри самого элемента. Существуют специальные «быстро заряжаемые» никель-кадмиевые элементы, спроектированные для заряда при токах от С/1 до С/3 в специальных зарядных устройствах, которые чувствуют условия полного заряда, используя текущий контроль температуры элемента (они имеют такой внутренний химический состав, что при достижении требуемого заряда быстро нагреваются). В отличие от ситуации со свинцово-кислотными батареями вы не можете надежно определить, когда никель-кадмиевый аккумулятор полностью зарядится, используя текущий контроль за напряжением на зажимах, поскольку оно меняется при бесконечно повторяемых циклах, температуре и скорости. Никель-кадмиевые аккумуляторы не должны заряжаться при постоянном напряжении, ни сохраняться «подзаряжаемыми» при фиксированном напряжении.

Вы можете приобрести удобные маленькие зарядные устройства никель-кадмиевых аккумуляторов у нескольких компаний, включая также и самих производителей батарей. Они, как правило, используются для заряда аккумуляторов всех популярных типов (D, С, АА и 9 В). Все никель-кадмиевые аккумуляторы имеют свои собственные патологии. Если вы похожи на нас, то, вероятно, возьмете с собой зарядное устройство для подстраховки от того, что ваш подзаряжаемый калькулятор неожиданно умрет при проведении, скажем, ревизии уплаты налогов. Как показывают графики (рис. 14.5), никель-кадмиевые аккумуляторы имеют эффекты «памяти», так что первый разряд после длительного периода подзарядки может быть плохим. Они являются критичными к подаче напряжения обратной полярности; таким образом, первый элемент, который заряжается, страшно страдает, если их последовательность полностью разряжена. Также никель-кадмиевые аккумуляторы не должны соединяться параллельно. Вы должны найти людей, помогающих различными «змеиными снадобьями», такими, как периодический «глубокий разряд» или ударная терапия в виде электролитического конденсатора большой емкости, разряжающегося через умирающий никель-кадмиевый аккумулятор. Хотя мы и скептически относимся к последнему средству, но периодический глубокий разряд полезен для здоровья никель-кадмиевого аккумулятора.

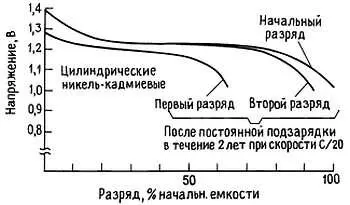

Рис. 14.5. «Глубокий разряд» восстанавливает «хорошее здоровье» никель-кадмиевой батареи.

Свинцово-кислотные . Эти многоцелевые батареи могут быть заряжены при приложении постоянного напряжения, при условии ограничения тока, постоянным током или используя что-нибудь среднее. При подзарядке ограниченным током и при постоянном напряжении вы подаете фиксированное напряжение (в типовом случае от 2,3 до 2,6 В на элемент); сама батарея первоначально получает высокий ток (вплоть до 2С), который затем падает, по мере того как она заряжается, окончательно достигая значения капельного тока, который и поддерживает саму батарею в полностью заряженном состоянии. Более высокое приложенное напряжение дает вам более быстрый заряд, но ценой большего зарядного тока и уменьшения общего времени жизни батареи. В наиболее простой реализации этого процесса можно использовать 3-контактный стабилизатор, такой, как 317, который обеспечивает питание ограниченным током при фиксированном напряжении. Заряд батареи можно поддерживать бесконечно при сохранении фиксированного «подзаряжающего» напряжения между 2,3 и 2,4 В на элемент (что соответствует капельному току от С/1000 до С/500). На рис. 14.6 показаны характеристики этих режимов. Эти заряжающие и подзаряжающие напряжения имеют мягкую температурную зависимость, которая должна быть отрегулирована на значение — 4 мВ/°С при работе на краях температурного диапазона.

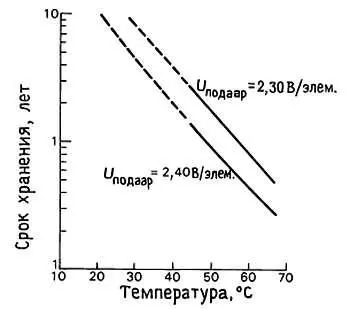

Рис. 14.6. Избыточное подзаряжающее напряжение уменьшает срок службы батарей свинцово-кислотных аккумуляторов.

При подзарядке постоянным током (который не так часто используется) вы подаете фиксированный ток, как правило, от С/5 до С/20; напряжение на батарее по мере ее заряда постепенно возрастает, затем при достижении полного заряда наблюдается резкий его рост. В этой точке (соответствующей напряжению на зажимах 2,5 В/элемент) необходимо уменьшить ток, в типовом случае до фиксированного значения С/500, при котором будет поддерживаться полный заряд батареи бесконечно долго. Герметизированные свинцово-кислотные батареи будут иметь срок службы в течение 8-10 лет, когда их заряд производится при скорости С/500.

Прекрасный метод подзарядки свинцово-кислотных аккумуляторов предлагает так называемая двухшаговая процедура (рис. 14.7).

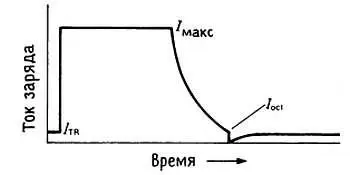

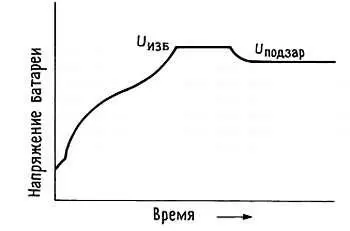

Рис. 14.7. Рекомендуемый цикл подзарядки батареи свинцово-кислотного аккумулятора («двухшаговый»).
