В следующих разделах мы рассмотрим альтернативные источники питания маломощного оборудования, а именно, включаемые в розетку блоки питания, солнечные элементы и сигнальные токи. Важно напомнить, что каждый из этих источников питания можно использовать для зарядки аккумуляторов. Например, популярные «установленные сзади» термостаты, которые на ночь выключают свой нагреватель, используют высокоимпедансный сигнальный переменный ток через реле на напряжение 24 В для зарядки никель-кадмиевых батарей, которые поддерживают работу тактового генератора в течение того периода, когда реле включено (рис. 14.10).

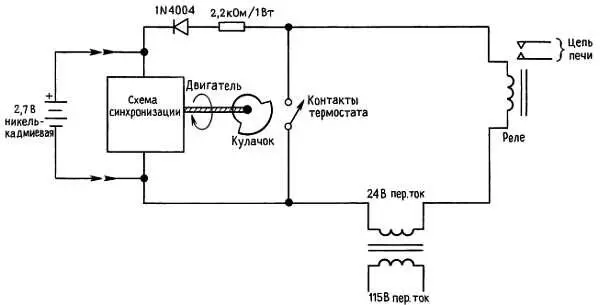

Рис. 14.10. «Устанавливаемый сзади» термостат.

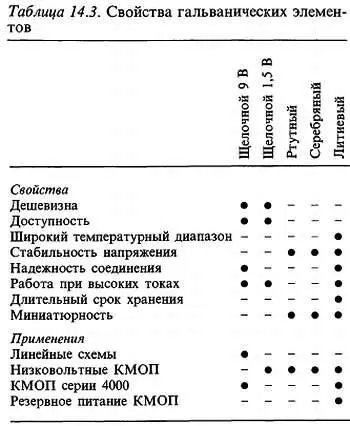

В табл. 14.3 подытоживается наша информация по сравнению параметров различных типов батарей гальванических элементов.

Калькуляторы, модемы, магнитофоны, телефонные наборные устройства, компактные измерительные приборы и еще множество маломощных устройств попадают к нам вместе с семейством черных квадратных включаемых в розетку блоков питания (рис. 14.11).

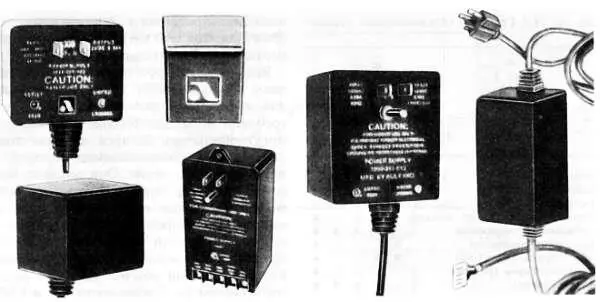

Рис. 14.11. Включаемые в розетку источники питания.

(С любезного разрешения фирмы Ault, Inc.)

Хотя маркировка на них обычно предупреждает, что их можно включать только с теми приборами, для которых они предназначены, вы можете приобрести эти блоки (с разнообразными техническими характеристиками) как в крупных, так и в небольших партиях (дистрибьюторы типа фирмы Radio Shack и Digi-Key; каждая имеет на своих складах несколько типов). Лучшие новинки обладают невероятно низкой стоимостью: включаемый в розетку блок питания (9 В нестабилизированного постоянного напряжения, ток 500 мА) стоит в больших партиях приблизительно 2,5 долл.

Включаемые в розетку блоки представляют хороший выбор источника питания для небольших приборов, которые потребляют несколько больше энергии, чем могут обеспечить батареи или для поддержания их подзаряжаемых батарей в заряженном состоянии. Они дешевле, чем встраиваемые в прибор дискретные или модульные блоки питания, и использование их позволяет экономить объем и отводить тепло (и вынести высокое напряжение) за пределами самого прибора. Кроме того, они обычно удовлетворяют требованиям по безопасности UL и CSA, что особенно важно, если вы хотите продавать ваш прибор, не проводя растянутый по времени процесс сертификации.

Включаемые в розетку блоки питания выпускаются в трех разновидностях: простые понижающие трансформаторы, нестабилизированные источники постоянного тока с фильтрами и качественные стабилизированные источники питания (как линейного, так и импульсного типа). Все они выпускаются с широкой номенклатурой напряжений и токов, а стабилизированные источники питания имеют даже полезные сочетания выходных напряжений, например, +5В(1 А)и +15 В (250 мА). Они имеют, кроме того, и обычные свойства интегральных стабилизаторов, а именно ограничение тока и защиту от перегрева. Вы можете заказать их в виде включаемого в розетку блока с тремя штырями (один заземляющий) и различными выходными разъемами; многие из более крупных блоков также выпускаются в виде автономных настольных блоков с кабелем питания от сети переменного тока. Одно слово о предосторожности: имеются нестандартизированные типы разъемов и значения номинальных значений напряжений. Действительно не существует даже стандартизации полярности! Таким образом, без всяких усилий можно сжечь прибор при ошибочном подключении блока к нему. Берегитесь!

Большую серию таких высококачественных включаемых в розетку блоков питания выпускает фирма Ault (Minneapolis, MN). По недорогим блокам питания посмотрите каталоги Condor (Sunnyvale, СА) или Multi Products International (Cedar Grove, NJ). Отметьте галочкой EEM (см. библиографию) адреса и другие фирмы-изготовители.

Сочетание свинцово-кислотной или никель-кадмиевой батареи с кремниевыми солнечными элементами образует хороший источник питания для приборов с умеренным потреблением мощности, которые должны быть развернуты в удаленных местах и в течение продолжительного периода времени. Например, вы могли бы захотеть использовать бакен, который производит измерения в океане и периодически их передает. Если средняя мощность потребления составляет 1 Вт, то гальванические элементы становятся недопустимо громоздкими (вы должны иметь для употребления 500 щелочных D-элементов в течение года). Полный солнечный свет после прохождения атмосферы доставляет на землю приблизительно 1 кВт мощности на квадратный метр площади; после учета коэффициента полезного действия солнечных элементов (они имеют КПД приблизительно 10 % при работе на надлежащую нагрузку), длительности светового дня и цикличности погоды в средне-северных широтах (где среднее значение 100 Вт/м 2зимой и 250 Вт/м 2летом) вы можете получить среднюю мощность 25 Вт (в июле) или 10 Вт (в январе) на квадратный метр с высококачественных солнечных элементов, которые стоили в 1986 г. приблизительно 800 долл. При ярком солнечном свете такие солнечные модули вырабатывают до 100 Вт на согласованную нагрузку.

С блоком аккумуляторов для хранения энергии (свинцово-кислотные лучше, чем никель-кадмиевые, поскольку они имеют больший срок службы и рабочий диапазон температур) вы можете снимать среднюю мощность почти непрерывно; свинцово-цинковые элементы обладают в типовом случае КПД 70–80 %, и поскольку все факторы (включая погоду) учтены, то вы можете снимать мощность около 8 Вт на квадратный метр (зимой) и до 20 Вт на квадратный метр (летом), в среднем до 24 часов в сутки.

Для маломощных приборов, которые должны работать только при ярком свете, вы можете не включать батарею. Питаемые от солнечного света КМОП-калькуляторы с индикатором на жидких кристаллах являются преимуществом везде.

Вольт-амперные характеристики.Кремниевые солнечные элементы имеют простую и очень полезную вольт-амперную характеристику. Она показывает, что напряжение холостого хода практически не зависит от уровня света и в среднем составляет 0,5 В на элемент; сама же кривая UI — это просто перевернутая характеристика диода (рис. 14.12).

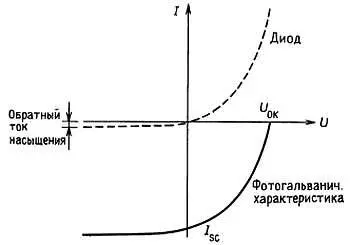

Рис. 14.12. Зависимость выходного напряжения солнечного элемента от тока нагрузки представляет собой просто перевернутую кривую U-Iдиода.
