Каждый из этих источников мощности имеет довольно строгие ограничения по податливости напряжения или по максимальному току. Далее приводятся их характеристики и некоторые рекомендации по поводу такого паразитного использования этих источников питания.
Питание от телефонной линии. Существует несколько различных состояний, в которых телефонная линия может находиться в зависимости от того в каком положении находится ваш телефонный аппарат и какие мероприятия проводит телефонная компания. Центральная телефонная станция (или эквивалентная соседняя) прикладывает различные постоянные (и переменные) напряжения к контактам двухпроводной телефонной линии (обозначенные как «штырь» и «кольцо») в течение различных этапов установления соединения (рис. 14.16).

Рис. 14.16. Режимы функционирования и испытания телефонных систем.
В незанятом состоянии линии центральная станция телефонной компании прикладывает —48 (±6) В постоянного напряжения, подаваемого через последовательный резистор с сопротивлением от 500 до 2500 Ом в контакт «кольцо», и нагружает линию через контакт «штырь» на землю через резистор с сопротивлением от 0 до 710 Ом. Кроме того, в типовом случае имеется вплоть до 1300 Ом внешнего линейного сопротивления между центральной телефонной станцией и вами («абонентом»). Когда вы поднимаете трубку, центральная телефонная станция переходит в режим набора номера, при этом вырабатывается тональный сигнал готовности, прикладывается постоянное напряжение от —43 до —79 В через последовательно включенный резистор 200 ±50 Ом к контакту «кольцо» и производится замыкание контакта «штырь» на землю через такое же полное сопротивление. Аналогичные постоянное напряжение и полные сопротивления источника присутствуют и в разговорном режиме (т. е после того, как соединение установлено), хотя телефонная компания может, и это их право, изменить полярность прикладываемого к контакту «кольцо» постоянного напряжения. Естественно, в режиме переговоров в линии также присутствуют накладываемые на это постоянное напряжение звуковые сигналы, передача которых и является основной задачей телефонии!
Существуют два других состояния линии. Во время звонка (вызова) телефонная компания подает сигнал частотой 20 Гц и среднеквадратичным значением 86 ± 2 В, сверх обычных —48 В постоянного смещения. Как и это постоянное напряжение вызывающий сигнал переменного тока прикладывается к контакту «кольцо». Официальные требования по вызову следующие: тональные посылки длительностью 2 с с интервалами 6 с. Во время режима испытания телефонная компания подает различные сигналы постоянного и переменного тока, с тем чтобы иметь уверенность, что линия функционирует надлежащим образом. Они могут подавать постоянные напряжения в диапазоне —165 + +202 В и переменные напряжения вплоть до 45 В среднеквадратичного значения между любой парой жил (кольцо, штырь, земля) в режиме положенной трубки и вплоть до 54 В постоянного тока от источника с полным сопротивлением 10 Ом в режиме снятой трубки.
Телефонная компания также регламентирует диапазон наводимых грозовыми разрядами «высоковольтных выбросов напряжения», которые вы можете обнаружить на своих телефонных линиях. В типовом случае они достигают нескольких тысяч вольт при токе в несколько сотен ампер; оборудование, подключенное к телефонной линии, должно иметь устройства подавления этих переходных процессов, так чтобы пережить эти импульсы. Кроме того, телефонная компания точно обозначает и «очень высоковольтные выбросы напряжения», которые могут возникнуть при очень близком ударе молнии. При этом могут наводиться напряжения до 10 кВ и токи до 1000 А и идея защиты состоит в том, чтобы, даже если ваше оборудование поджарится, никто не должен пострадать. Таким образом, технические требования устанавливают, что само оборудование не должно разлетаться в куски, вызывать возгорание или убивать кого-нибудь током.
Допустимые нагрузки точно устанавливаются в терминах «индекса эквивалентности вызывного звонка» (REN). Обычные телефонные аппараты имеют REN порядка 1,0 А, что соответствует следующим параметрам: а) в режиме опущенной трубки сопротивление по постоянному току 50 МОм, а полное сопротивление по переменному току устанавливается выше заданной кривой зависимости полного сопротивления от частоты (соответствует поддержанию | Z| > 125 кОм в диапазоне частот от 4 Гц до 3,2 кГц, хотя оно и может быть существенно ниже на определенных частотах и напряжениях), б) в режиме поднятой трубки характеристике по постоянному току, которая задается внутри приемлемого диапазона, указанного на рис. 14.17 (или которое измеряется как 200 Ом или меньше), и в) импеданс в режиме поднятой трубки, который составляет приблизительно 600 Ом в диапазоне частот от 200 Гц до 3,2 кГц (что, как правило, определяется через коэффициент отражения, при условии подачи сигнала от источника с внутренним сопротивлением 600 Ом и составляет по крайней мере 3,5 дВ в диапазоне от 200 Гц до 3,2 кГц и 7 дБ — в диапазоне от 500 Гц до 2,5 кГц).

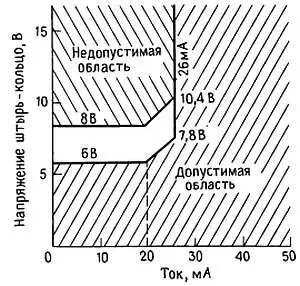

Рис. 14.17. Допустимые условия по нагрузке в телефонной линии в режиме «поднятой» трубки. Незаштрихованная область доступа, спустя 1 с после поднятия трубки.
(Из Bell System Tech. Ref.,Pub. 47001.)
Подключаемые к телефонной линии нагрузки должны быть по постоянному току изолированы от шины земли (50 МОм в режиме опущенной трубки и 250 кОм в режиме поднятой трубки). Общий REN допускается в пределах вплоть до 5,0 А, т. е. полное сопротивление нагрузки составляет 1/5 от выше приведенных значений. Сама телефонная компания требует уведомлять ее о вашем общем увеличении REN нагрузки. Из предварительно приведенных данных следует, что абонент не должен претендовать на получение тока в режиме опущенной трубки и минимальное мостовое сопротивление по постоянному току 50 МОм (для REN равного 1,0 А) является существенным техническим требованием по утечке - 50 МОм соответствуют току 1 мкА. Тем не менее при тщательном проектировании и подборе элементов вы можете поддержать КМОП-схемотехнику (цифровую или аналоговую) в состоянии покоя при токе в несколько микроампер, и иметь ее «проснувшейся» при снятии телефонной трубки. Используйте небольшой танталовый электролитический конденсатор (или «двухслойный» конденсатор энергетической поддержки памяти, имеющийся в крошечных корпусах и с емкостью до 5 Ф), для сохранения состояний, в течение набора номера или других переходных процессов. В разговорном режиме при поднятой трубке вам гарантируется постоянное напряжение 6 В (7,8 В спустя несколько секунд) при минимальном токе в 26 мА (см. рис. 14.17), который достаточен для функционирования большинства из микромощных схем; это вполне сравнимо с питания от батареи на 9 В.
