Типовые солнечные панели состоят из 36 последовательно соединенных элементов при напряжении холостого хода около 18 В. Напряжение на зажимах остается практически постоянным пока ток нагрузки увеличивается вплоть до своего максимального значения, при котором солнечный модуль становится источником постоянного тока, коим и остается при дальнейшем уменьшении полного сопротивления нагрузки. Этот максимальный ток изменяется в линейном масштабе пропорционально уровню света, давая набор характеристических кривых, как это изображено на рис. 14.13.

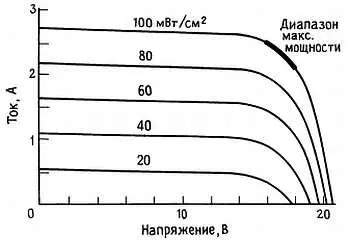

Рис. 14.13. Зависимость выходных параметров солнечного элемента от освещенности.

( MSVM4011фирмы Solavolt)

Солнечные элементы работают хорошо при пониженных температурах, поскольку напряжение холостого хода падает при увеличении температуры (рис. 14.14).

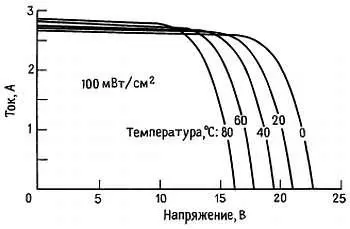

Рис. 14.14. Зависимость выходных параметров солнечного элемента от температуры.

( MSVM4011фирмы Solavolt)

При фиксированном уровне светового потока вырабатывается максимальная мощность, когда в рабочей точке обеспечивается максимальное произведение UI ; другими словами, это точка, где кривая UI касается семейства гипербол (постоянное произведение UI ), вычерченных на тех же осях. Проще говоря, это излом кривой UI . Поскольку полное сопротивление нагрузки, которое соответствует этому излому, быстро меняется в соответствии с уровнем светового потока, вы не можете надеяться сохранить оптимальное значение нагрузки (которое могло бы быть полным сопротивлением нагрузки, увеличивающимся обратно пропорционально уровню светового потока или другими словами нагрузка, которая отбирает ток пропорционально уровню светового потока при примерно постоянном напряжении). Однако в случае маломощных прикладных задач это не так существенно, что нагрузка отбирает максимальную мощность — собственно говоря это означает, что сама нагрузка записывается при нормальных условиях по световому потоку. Это, например, случай питаемых от солнечных батарей калькуляторов, в которых КМОП-схемы потребляют такой незначительный ток, что имеется резерв мощности, кроме случаев очень низких уровней светового потока. Из-за широкого диапазона напряжений питания «высоковольтной» КМОП ИС 740/4000В (от 3 до 18 В) и того факта, что солнечные элементы имеют напряжение холостого хода, которое относительно независимо от уровня светового потока, вам нет необходимости использовать любые стабилизаторы напряжения; питая КМОП-схему непосредственно от самого солнечного модуля, конечно через шунтирующий конденсатор. Типовой небольшой солнечный модуль, такой, как, например, Solarex SX-2, обеспечивает ток 290 мА при напряжении 8,5 В при солнечном свете и имеет напряжение холостого хода 11В; его можно использовать нестабилизированным для питания высоковольтных КМОП-схем или совместно со стабилизатором для любого семейства логических схем с напряжением питания +5 В.

В любом случае тогда используются аккумуляторы для хранения электрической энергии, при этом стоит отметить довольно хорошее согласование UI характеристик солнечного элемента с требованиями по заряду свинцово-кислотных элементов. Солнечный модуль обеспечивает примерно постоянный ток заряда в разряженной батарее, переходя к режиму постоянного «подзаряжающего» напряжения в конце цикла заряда батареи. Температурный коэффициент напряжения холостого хода (—0,5 %/°С) является приемлемо согласованным с рекомендованным температурным коэффициентом напряжения подзарядки свинцово-кислотных аккумуляторов (—0,18 %/°С). Итак, некоторые изготовители источников питания выпускают солнечные модули, которые предназначены непосредственно для подзарядки свинцово-кислотных аккумуляторов, например М65 фирмы Агсо (2,9 А, 14,5 В). Более же обычный путь — это согласовать солнечные модули с зарядами/подзарядными характеристиками свинцово-кислотных аккумуляторов с помощью схемы последовательного или параллельного стабилизатора, спроектированного специально для этих целей.

Многие солнечные модули и спроектированы для работы в таком режиме, с 20 В напряжения холостого хода и модулем согласующего стабилизатора для зарядки 12-вольтовых аккумуляторов. Стабилизатор переключает режим с зарядки на температурно-компенсированную подзарядку при автоматическом отключении нагрузки, если напряжение на батарее падает слишком низко. Эти системы выпускаются и на напряжения кратные 12 В (24 В, 36 В, 48 В и т. д.), и вы можете приобрести к ним дополнительные принадлежности, такие, как инверторы на 60 Гц (для получения переменного тока) или питаемые от постоянного тока криостаты, чердачные вентиляторы и др.

Некоторые из наиболее известных имен фирм — изготовителей солнечных модулей и систем на них — это Агсо Solar (Chatsworth, СА), Mobil Solar (Waltham, MA), Solarex (Rockville, MD) и Solavolt (Phoenix, AZ).

He следует забывать и о возможности применения сигнальных токов для питания микромощных приборов. Четыре из наиболее общих благоприятных возможностей осуществления этого (см. рис. 14.15): а) постоянный ток удержания, протекающий в телефонной цепи, т. е. в режиме «поднятой трубки» (ответ абонента), б) напряжение переменного или постоянного тока, поступающее с релейной схемы, когда она не потребляет энергию, в) постоянный ток 4-20 мА, используемый в промышленной системе сигнализации с токовым контуром и г) последовательный порт RS-232 с биполярными сигналами «квитирования установления связи» (RTS, DSR и др.).

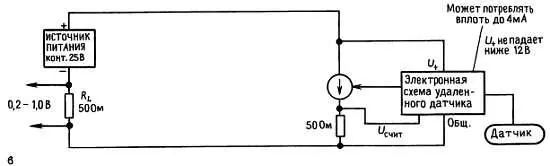

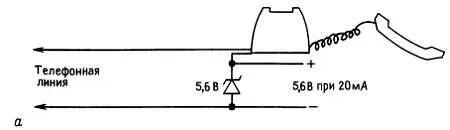

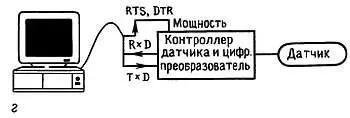

Рис. 14.15. Питание прибора от сигнальных токов: четыре структурные схемы, а— ток удержания телефонной линии; б— ток через катушку реле; в— ток контура от 4 до 20 мА; г— сигналы интерфейса стыка RS-232.

В первых двух структурах ваш источник мощности присутствует только часть времени - мощность пропадает, когда телефонная трубка повешена (режим «опущенной трубки») или когда релейная схема питается от вашего прибора. Если же вам мощность требуется постоянно, необходимо использовать перезаряжаемые аккумуляторы, заряд которых происходит только в течение периода присутствия мощности; для очень маломощных по току нагрузок альтернативой является использование «двухслойного» конденсатора с высоким значением емкости (вплоть до 5 Ф), аналогичный тип конденсатора используется и для сохранения содержимого КМОП-памяти.
