Вы можете применить выключаемый источник и для питания обычных (т. е. быстродействующих) компараторов, если хотите провести редкие сравнения в известные моменты времени. Например, вам необходимо выполнить акустическое измерение дальности путем подачи коротких звуковых посылок, а затем измерить двойное время прохождения сигнала в прямом и обратном направлении по приходящему эху. При измерении разности между временами прихода начала и конца посылок мы сможем даже измерить скорость . Здесь важно быстродействие и с помощью логических КМОП-схем можно решить эту задачу, но вы, вероятно, захотите иметь рабочие характеристики полномощного компаратора (см. табл. 9.3). Выключение источника питания вполне естественно здесь, поскольку вы знаете, когда необходимо проводить само измерение. В табл. 14.8 представлены имеющиеся в настоящее время маломощные компараторы.

В инструментальных средствах, питание которых производится от батареи, часто требуется формировать интервалы времени в час или около того. Вам может потребоваться провести редкие измерения с помощью различных датчиков, микропроцессора с выключаемым источником питания и системы связи (или регистрации данных) с выключаемым источником питания. Вся эта система должна «просыпаться» в заранее определенные моменты времени. Час — это достаточно большое время для установки выдержки времени с помощью RC-цепи; итак, вам потребуется более высокочастотный генератор и делитель (возможно, программируемый для задания интервала до следующего «просыпания»). Поскольку сам таймер — это только часть системы, которая функционирует постоянно, необходимо обеспечить его работу при низком значении тока. Какой же имеется выбор?

КМОП-релаксационные генераторы.Первая вещь, которую следует отметить, это то, что обычный КМОП-релаксационный генератор серии 4000 (см. рис. 8.90), работающий при нормальных напряжениях, отбирает довольно большой ток в режиме класса А , главным образом вследствие электропроводности между шинами питания, когда входной сигнал достигает порогового для КМОП-схем значения во время каждой половины цикла. Этот средний ток лежит где-то в пределах 50 мкА, когда напряжение питания составляет 5 В (быстро повышаясь при более высоком напряжении питания), и, как правило, не зависит от частоты колебаний. Решению самой проблемы не поможет установка быстродействующих серий 74НС или 74АС. Однако если сам генератор работает при напряжении 3 В, например от литиевой батареи, то его ток питания будет лежать в микроамперном диапазоне. На рис. 14.35 изображен такой микромощный генератор и указан ток потребления при различных напряжениях источника питания. При установке логических схем серии 74НС вы получите генератор с очень маленьким джиттером, хотя стабильность по напряжению схемы этого типа плохая (в типовом случае изменение частоты на 10 % при изменении напряжения от 1 В до 1,6 В).

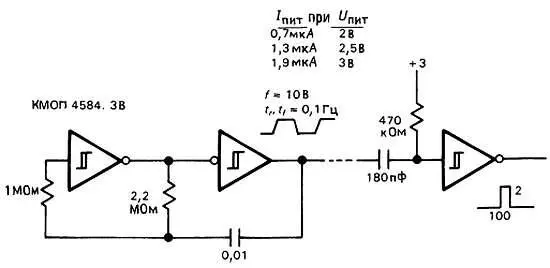

Рис. 14.35. Микромощный КМОП релаксационный генератор.

Интегральные генераторы. IСМ7242 фирмы Intersil . Он представляет собой КМОП RС-генератор плюс 8-бит делитель, который работает при напряжении питания от 2 до 16 В и потребляет ток приблизительно 100 мкА при напряжении 5 В. Неприятен тот факт, что ток потребления не снижается значительно при низком напряжении источника питания. Типовой температурный коэффициент частоты составляет 2,5·10 -4/°С.

ICM7240/50/60 фирмы Intersil/Maxim. Они аналогичны ICM7242, но имеют программируемые цифровые делители. Они потребляют такой же ток от источника питания.

ICM7207/A фирмы Intersil. Это КМОП кварцевые генераторы с делителями, предназначенные для обеспечения частот выходного сигнала соответственно 100 Гц/10 Гц и 10 Гц/1 Гц; для получения этих частот вы должны использовать кварцевые резонаторы с частотами 6,5536 и 5,24288 МГц. Эти кристаллы потребляют ток 260 мкА при напряжении 5 В, который падает до 80 мкА при напряжении 3 В. В их технических характеристиках записано, что они будут работать при снижении напряжения до 1 В на более низких частотах, токи потребления составят несколько микроампер.

ICM7555/6 фирмы Intersil и другие. Это КМОП-аналоги схемы 555, как правило, с улучшенными характеристиками (более низкий ток питания, более высокая максимальная частота, гораздо меньшие переходные процессы в токе питания). Ток покоя составляет 60 мкА при напряжении 5 В, который также почти равен рабочему току в режиме генератора, если используется большое значение времязадающего резистора. Типовое значение температурного коэффициента составляет 1,5·10 -4/°С ИС 7556 — это сдвоенный 7555. Аналогичная схема LMC555 фирмы National потребляет ток 100 мкА и имеет температурный коэффициент 7,5·10 -5/°С. Посмотрите в табл. 5.3 параметры других схем 555, выпускаемых фирмами TI, Advanced Linear Devices и Exar.

Операционные усилители. Релаксационный генератор на ОУ (рис. 5.29), построенный на микромощном ОУ, представляет собой хороший низкочастотный генератор. Используйте ОУ с подлинным КМОП выходным каскадом для обеспечения удвоенного размаха выходного сигнала между напряжениями питания, в особенности при низких напряжениях источника питания, с тем чтобы получить малое значение температурного коэффициента и надежную генерацию. В этом смысле хороши ОУ типа 7611/2.

LTI040. Это компаратор с выключаемым питанием выпускается фирмой Linear Technology и, как было указано выше, имеет внутренний микромощный генератор (ток 0,3 мкА на низкой частоте). Ток питания меняется линейно с частотой и определяется следующим образом: I (мкА) = f (Гц)/10. Генератор, в частности, нестабилен (0,2 %/°С, 10 %/В), но он определенно является микромощным на низких частотах.

COPS-таймер. ИС СОР498 фирмы National является представителем их COPS-серии микроконтроллеров с последовательным интерфейсом "MICROWIRE". В состав ИС COPS498 входит схема кварцевого генератора с частотой 32,768 кГц, который функционирует при токе 20 мкА (макс.) при напряжении питания 2,4 В. Он должен программироваться через последовательную шину, но тогда он может формировать запускающие импульсы с частотой 1 или 16 Гц. Стабильность несколько единиц x 10 -6/°С является типовой для кристаллов «камертонного» типа.

Тактовая синхронизация календаря. Схемы ММ58174/274 фирмы NSC служат типичным примером кристаллов хронометрирования микропроцессоров. Они запускаются от схем батарейной поддержки, когда выключается питание компьютера, и они сохраняют рабочее время и информацию о дате, которые считываются (и устанавливаются) через шину данных компьютера как порт ввода/вывода. Схема 58174 фунционирует (работающий генератор) при токе 10 мкА (макс.) при напряжении питания 2,2 В. Аналогично кристаллу COPS его можно прерывать на периодические интервалы, но только в режиме потребления полной мощности и при напряжении питания 5 В (ток потребления 1 мА); а также подобно кристаллу COPS он должен программироваться через шину для установки интервала прерывания. Другие популярные кристаллы тактовой синхронизации календаря — это DP8570 (фирма National), ICM7170 (фирма Intersil), МС146818 (фирма Motorola) и MSM5832 (фирма Oki). Некоторые из них позволяют использовать высокочастотные (1 МГц или выше) кварцевые резонаторы для обеспечения лучшей температурной стабильности. Фирма Epson выпускает кристалл тактовой синхронизации календаря с внутренним кварцевым резонатором (RTC58321).
