Схемы для наручных часов. Имеются в наличии низковольтные КМОП-кристаллы, спроектированные для запуска шаговых двигателей в наручных часах с аналоговым отображением времени. Например, для останавливаемой схемы ICM7245 требовался кварцевый резонатор с частотой 32,768 кГц, который работает от напряжения питания 1,5 В (одноэлементная батарея) и потребляет ток только 0,4 мкА; различные его разновидности вырабатывают выходные сигналы с частотами 1, 0,1 или 0,05 Гц. Поскольку он был спроектирован для хронометрирования, то обладает очень хорошей стабильностью, в типовом случае 10 -7во всем диапазоне напряжения питания. Фирма National предлагает схему ММ5368, выпускаемый в мини-DIP-коpпусе генератор с частотой 32 кГц, который потребляет ток 50 мкА (макс.) при напряжении 3 В и обеспечивает частоты выходного сигнала 1, 10 и 50/60 Гц. Их ИС ММ53107 потребляет ток 75 мкА при напряжении 3 В и при использовании кварцевого резонатора с частотой 1 МГц обеспечивает частоту выходного сигнала ~= 30 Гц.

Программируемый однопереходный транзистор. Однопереходный транзистор (ОПТ) представляет собой трехконтактный (эмиттер, база 1, база 2) прибор с отрицательным сопротивлением, который пользовался определенной популярностью в 60-х годах в триггерных схемах и несинхронизируемых генераторах. Этот прибор переходит в „тяжелый" режим от эмиттера к базе, когда контакт эмиттера становится более положительным, чем критическое напряжение триггера U тр= η U ББ+ 0,6, т. е. на падение напряжения на диоде выше фиксированной доли г| (это «отношение входного сопротивления к межбазовому сопротивлению» и в типовом случае составляет около 0,6) межбазового напряжения, он продолжает проводить до тех пор пока эмиттерный ток не упадет ниже некоторого минимального («ток впадины») значения. Схема классического генератора на ОПТ представлена на рис. 14.36, а с положительными импульсами в цепи базы 1, которые используются для переключения n-p-n -транзистора с целью формирования логических уровней.

Вы едва ли еще найдете ОПТ в каких-либо других схемах, поскольку и ОУ, и ИС типа 7555 могут выполнить эту задачу лучше. Однако существует необычная серия ОПТ, известная как программируемые ОПТ, в которых триггерные параметры (η , ток вершины и ток впадины) можно устанавливать с помощью внешнего делителя. Прибор 2N6028 в частности предназначен для пиковых токов порядка 0,1 мкА и может, следовательно, работать в режиме генератора с током, не превышающем микроампер. На рис. 14.36, б изображен генератор на частоте 10 Гц с выходными КМОП-логическими уровнями и рабочим током 1 мкА, посмотрите также рис. 6.57, где мы использовали ОПТ в микромощном преобразователе.

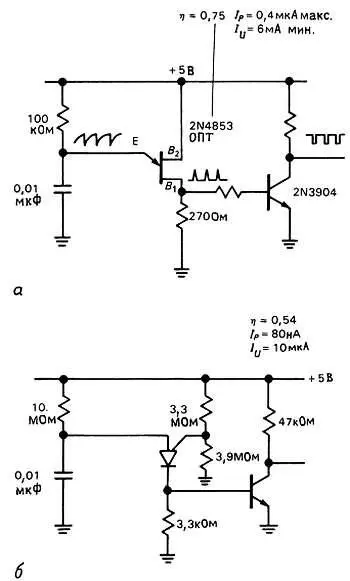

Рис. 14.36. Релаксационные генераторы на однопереходном транзисторе.

На первый взгляд проектирование микромощных цифровых устройств достаточно тривиальная задача: просто использовать КМОП-технологию везде, включая микропроцессоры и память. Правда? Почти так. КМОП-серии — это конечно правильный выбор, хотя биполярные логические схемы можно использовать в режиме с выключаемым источником питания. Но сейчас имеются особые разновидности КМОП-приборов и много ловушек, которые могут неожиданно возникать, так что при проектировании на КМОП-приборах можно получить все, что угодно, только не микромощное устройство. В этом заключительном разделе главы мы проведем обзор семейств КМОП-схем и способов проектирования на них, так что вы действительно добьетесь малого потребления мощности, что необходимо при использовании в качестве источника питания батареи.

Как мы уже рассмотрели в гл. 9 , имеется несколько КМОП-серий; выбор лучшей же серии зависит от вида конкретной прикладной задачи. Они представлены в табл. 9.1.

Серии 4000В/74С.Эта В - серия представляет собой модернизацию исходной КМОП-серии с металлическим затвором, в паспортных данных на которую указано, что она может функционировать при напряжениях источника питания от 3 до 15 В. Работа при предельном напряжении 3 В допустима, но, однако, сопряжена с высоким значением Z вых , плохой помехозащищенностью и малым быстродействием. На практике минимальное напряжение питания составляет 5 В. На верхнем же краю диапазона напряжений источника питания при переключении возникает значительный ток режима класса А и отмечается большая склонность к внезапному выходу схемы из строя от всплесков напряжений в цепи источника питания. Эти КМОП-семейства являются довольно привлекательными в смысле производительности выходного каскада, а именно ток в 1 мА или меньше при напряжении питания 5 В. Серия 74С по электрическим параметрам эквивалентна серии 4000В, включая и диапазон напряжений источника питания, но с реализацией логических функций и расположением контактов, как у 74 серии ТТЛ. Фирма Fair-child предлагает улучшенную серию — «Изопланарную С» (более быстродействующая при том же самом диапазоне напряжений), что делает и фирма Philips/Signetics (называется «LOCMOS» — МОП-структура с использованием локального окисления). Это единственная КМОП-серия, которая может работать в широком диапазоне наряжений питания; она идеальна при организации питания непосредственно от батареи с напряжением 9 В.

Серии 74НС и 74АС.«Быстродействующая» КМОП-серия с поликремниевым затвором (по быстродействию AС = 74LS, АС = 74F/74AS) работает в диапазоне напряжений питания от 2 до 6 В (или от 1,5 до 5 В) и на самом деле точно ориентирована на этот диапазон. Эти приборы являются достаточно сильными с хорошей защитой входных цепей и кажущейся свободой от ключевого режима с фиксацией состояния (тиристорного эффекта). Они имеют КМОП-пороги (т. е. половина напряжения U CC ) и размах уровней выходного сигнала, равный напряжению питания. Сама AС-серия реализует большинство функций популярной серии 4000В (например, 74НС4046), а также функций обычной серии 74LS.

Серии 74НСТ и 74АСТ. Это варианты серий НС и АС, но с входными ТТЛ-порогами для обеспечения совместимости с ТТЛ-приборами, т. е. когда в одной схеме требуется взаимодействие ТТЛ- и МОП-приборов. Поскольку микромощные схемы, как правило, не имеют каких-либо биполярных ТТЛ-приборов, вы всегда можете выбрать серию НС/АС, учитывая ее большую помехозащищенность. Для НСТ- и АСТ-приборов требуется питание 5 В ± 10 %.

Схемы специального назначения с низким порогом. Как мы покажем ниже, мощность рассеивания КМОП-приборов в динамическом режиме пропорциональна корню из напряжения питания. Это мощный (!) стимул для работы при низком напряжении источника питания, что является основанием для использования в наручных часах субмикроваттных кристаллов (напряжение источника питания 1,5 В) с функцией генератор/делитель. Эти замечательные ИС могут быть очень полезны и не только из-за дешевизны вследствие их крупносерийного производства.
