M 2L (логика Микки Маус).Не будем проводить обзор возможностей по использованию нескольких дискретных элементов для формирования или инвертирования логического уровня; на рис. 14.37 эта идея представлена. Это может быть в особенности полезно в тех случаях, когда вам необходимо обеспечить интерфейс между схемами с различными напряжениями источника питания. Вы можете даже создать импровизированные вентили и пр., добавляя на выходах диоды или параллельные транзисторы.

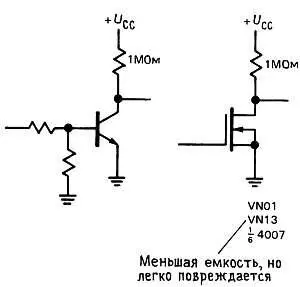

Рис. 14.37.

Выбор семейства.Используйте серию 4000В/74С, если для вас безразличны быстродействие или высокий уровень выходного тока или если вы хотите использовать нестабилизированные или высоковольтные напряжения источника питания. Воспользуйтесь серией НС (или АС), если требуется быстродействие или производительность по выходу, но следует отметить ее более ограниченный диапазон напряжений питания. Семейства АС (и ACT) привносят больше проблем вследствие емкостной связи и отражения (эффекты длинной линии), а также переходных процессов в цепи источника питания (колы), что обусловлено крутыми фронтами сигналов и «здоровенной» нагрузочной способностью выходных формирователей. Их следует по возможности избегать, если только без них абсолютно нельзя обойтись. Как правило, избегайте приборов с порогами ТТЛ (НСТ, ACT), если только они не предназначены для обеспечения сопряжения с биполярными ТТЛ-схемами или схемами на n -МОП БИС с логическими ТТЛ-уровнями.

Имеется несколько типовых рекомендаций, которых следует придерживаться для того, чтобы добиться работы КМОП-приборов в режиме с низким значением тока. Кроме того, стоит расширить вашу осведомленность о патологиях КМОП-технологии.

Типовая процедура проектирования.

1. Обеспечьте в схеме как молено меньше точек с высокочастотными сигналами. КМОП-схемы не имеют тока покоя (иная природа, чем у тока утечки), но при переключении требуется ток для заряда внутренних (и нагрузочных) емкостей. Поскольку энергия, запасенная в конденсаторе, определяется как 1/2 CU 2 и равна количеству энергии, рассеянной резистивной цепью заряда, то рассеянная мощность определяется следующим образом:

P= U 2 CCfC,

где f — частота переключений.

Следовательно, КМОП-приборы потребляют мощность пропорционально их частоте переключений, как показано на рис. 14.38 (сравните с рис. 8.18).

На их максимальной рабочей частоте они могут потреблять больше мощности, чем эквивалентные ТТЛ логические схемы. Эффективная емкость С зачастую приводится в паспортных данных и именуется как «емкость мощности рассеяния», к которой вы должны добавить и емкость нагрузки С н , а уж затем пользоваться приведенной выше формулой.

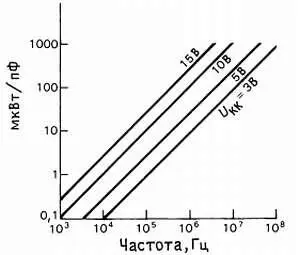

Рис. 14.38. Динамическая мощность потребления КМОП-схем.

2. Внутри самой схемы поддерживайте все напряжения U CCи U ИИодинаковыми. В противном случае вы можете иметь ток, протекающий через входные диоды защиты. Даже хуже, вы можете перевести кристалл в тиристорный ключевой режим с фиксацией состояния (см. приведенные ниже патологии).

3. Позаботьтесь о том, чтобы размахи логических сигналов достигали уровней напряжения питания (максимальный перепад напряжения).

Перепады выходных сигналов КМОП-схем имеют максимальное значение. Уровни же выходных сигналов других приборов — биполярных ТТЛ-схем, генераторов, n -МОП-кристаллов — могут находиться где-то посередине, что приводит к появлению тока режима класса А и снижению помехоустойчивости.

4. Не оставляйте свободными входные контакты. Неподключенные входы являются «врагами» микромощного режима работы, поскольку могут вызвать значительный ток режима класса А (и даже генерацию), как только плавающий потенциал на входе достигнет уровня логического порога. Привяжите неиспользуемые входные контакты к шине земли (или U CC , если это не приведет к чему-нибудь нежелательному).

5. Приведите в порядок нагрузки с тем, чтобы сохранить в нормальном состоянии низкое значение тока потребления. Привязки к верхнему и нижнему уровням, светодиоды и выходные формирователи должны быть подключены так, чтобы в обычном состоянии ток был минимальным. Таким образом, например, используйте n-р-n- (а не р-n-р ) транзистор для подключения высоковольтной нагрузки к узлу, который большую часть времени находится в низком состоянии.

6. Избегайте медленных переходов. Снова ток режима класса А является основным виновником. Входной сигнал синусоидальной формы, поступающий на КМОП-триггер Шмитта, может привести к большому потреблению тока от источника питания.

7. Введите токочувствительные резисторы в цепь питания U CC. При отказах определенного вида (см. ниже), в частности, которые приводят к статическим повреждениям, КМОП-кристалл может потреблять чрезмерный ток покоя; с помощью 10-омного резистора, включенного на каждой плате последовательно в цепь U CC (шунтированный со стороны нагрузки), можно легко выявить эту ситуацию. Подключение такого резистора к каждому кристаллу (обычно в этом случае нет необходимости в шунтировании) позволяет вам быстро обнаружить неисправный кристалл (рис. 14.39).

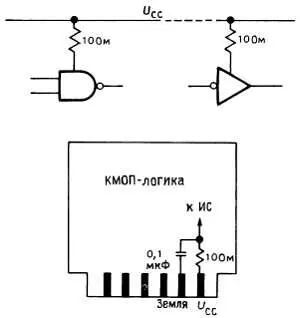

Рис. 14.39. Считывание тока питания («токовый шпион»).

8. Экранирование тока покоя. Типовой логический КМОП-кристалл серии НС или 4000В имеет точно определенный ток I п , равный 0,04 мкА (тип.) и 5 мкА (макс). В большинстве случаев редко ток покоя имеет максимальное значение, но иногда это может произойти. Если вы работаете на низких частотах переключений (следовательно, низкий динамический ток) и требуется сравнительно низкий ток покоя, то вам может потребоваться экранирование входных кристаллов. Использование небольших последовательных резисторов, как рекомендовано выше, делает эту задачу гораздо более легкой. Мы отмечали, что в случае КМОП БИС (такие, как память большого объема) типовое значение тока покоя может быть близко к техническим требованиям фирм-изготовителей по максимальному току утечки — остерегайтесь!

9. Блокировка источника питания по превышению лимита времени. Вы можете сэкономить много мощности, если позаботитесь о том, чтобы прибор выключался, когда его никто не использует. На рис. 14.40 показана простая КМОП-схема блокировки по превышению лимита времени, которая отключает коммутируемый источник питания с напряжением +9 В через час после включения прибора.
