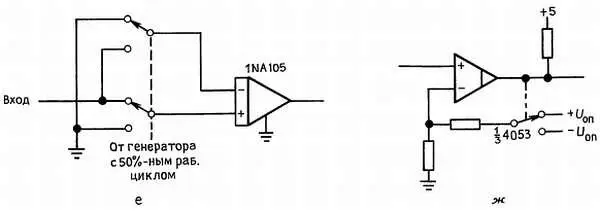

Рис. 9.95. е— фазовый детектор с подавлением 60 дБ; ж— прецизионный триггер Шмитта.

На рис. 9.96 показаны схемы с основными грубыми ошибками сопряжения. Для каждой схемы попытайтесь объяснить, в чем состоит ошибка и как ее устранить.

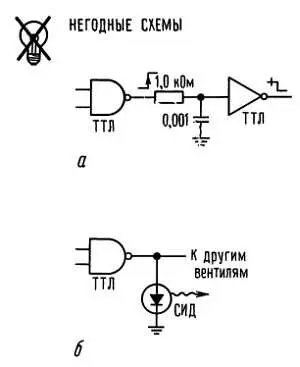

Рис. 9.96. а — формирователь задержанного фронта; б— индикатор логического состояния;

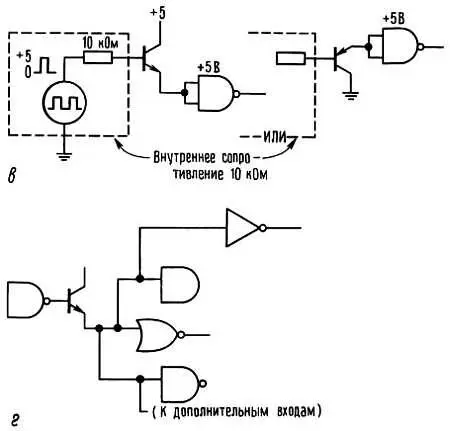

Рис. 9.96. в — сопряжение элемента ТТЛ с высокоомным выходом (две неудачные схемы); г— повышение нагрузочной способности элемента ТТЛ с помощью повторителя;

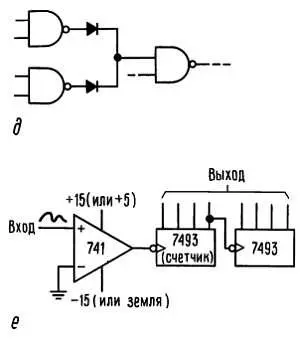

Рис. 9.96. д— проводное ИЛИ на вентилях с активной нагрузкой; е— счетчик пересечений нуля;

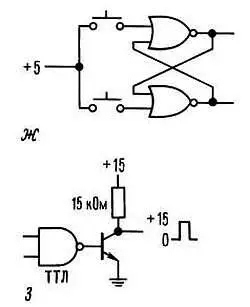

Рис. 9.96. ж— RS-триггер; з— сопряжение элемента ТТЛ со схемами высоких уровней.

( 1) Постройте схему для обнаружения кратковременного пропадания напряжения питания +5 В. Схема должна иметь кнопку СБРОС и светодиод для индикации НЕПРЕРЫВНОГО ПИТАНИЯ. Сделайте так, чтобы она работала от напряжения +5 В.

( 2) Почему нельзя построить 2 n -разрядный ЦАП с помощью двух n -разрядных ЦАП и пропорционального суммирования их выходов ( ВЫХ 1 + ВЫХ 2 /2 n )?

( 3) Убедитесь в том, что максимальное значение сигнала на выходе псевдослучайного генератора шума на рис. 9.90 равно +8,68 В.

( 4) Эксперимент осуществляется под управлением программируемого вычислителя, соединенного с различными исполнительными и измерительными приборами. Вычислитель дает приращение различным переменным, находящимся под его управлением (например, длине волны излучения, поступающего от монохроматора), и обрабатывает результаты соответствующих измерений (например, количество переданного света, скорректированное с учетом известной чувствительности детектора). В результате образуются пары значений х, у . Задача состоит в том, чтобы спроектировать схему для вычерчивания графика на аналоговом графопостроителе. Выходы вычислителя для каждой пары значений представляют собой два 3-разрядных (двоично-десятичных) символа. Для уменьшения количества связей числа представляются по одному в единицу времени («бит — параллельно, символ — последовательно») в сопровождении 2-разрядного адреса. Импульс СИМВОЛ ВЕРЕН показывает, что данные и адрес правильны и их можно, например, зафиксировать. Уровень х' / у сообщает о том, какому числу принадлежит выводимый символ ( х или у ). Это показано на рис. 9.97.

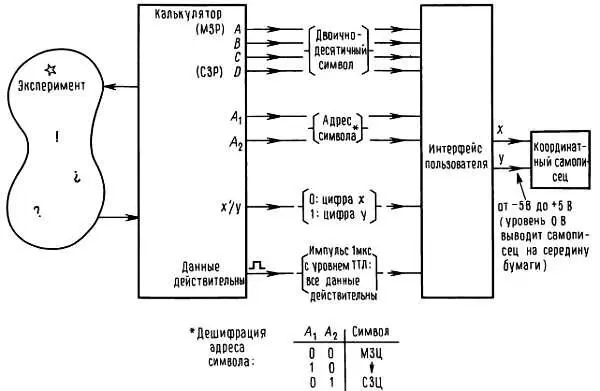

Рис. 9.97.

Данные передаются в следующем порядке: х n (МЗЦ)… х n (СЗЦ), y n (МЗЦ)… у n (СЗЦ); таким образом, после поступления СЗЦ величины у ( Α 1 = 0, А 2 = 1, х' / у = 1) известно, что вы получили всю пару х, у . В этот момент вы должны обновить цифры, поступающие на ЦАП (не обновляйте их по одной). Нет необходимости присваивать ИМС отдельные номера; дайте им общее наименование, например D-триггер или дешифратор «1 из 10». Укажите, в каких местах входы или выходы инвертируются (с помощью маленьких кружочков). Считайте, что в вашем распоряжении имеются ЦАП, которые воспринимают 3-разрядные двоично-десятичные символы с логическими уровнями и обладают токовыми выходами от 0 до 1 мА, соответствующие входным кодам от 000 до 999. Поскольку двухкоординатный графопостроитель имеет 10-вольтовую полную шкалу, вам придется преобразовать ток в напряжение. Проверьте свою изобретательность, введя дополнительное усложнение: предположите, что размах выходного сигнала ЦАП всего 1 В.

Доступность недорогих малых ЭВМ, стоимостью порядка 1 К долл., сделала их привлекательными для использования при управлении экспериментом и технологическими процессами, для накопления данных и выполнения оперативных вычислений. Малые ЭВМ широко используются в лабораторных исследованиях и промышленности, поэтому информация об их потенциальных возможностях, языках программирования и способах сопряжения с внешними устройствами составляет существенную часть электронного «ноу-хау».

МикроЭВМ эволюционировали от ранней мини -ЭВМ — малой электронно-вычислительной машины, центральный процессор (ЦП) которой был собран на микросхемах малой и средней степени интеграции, как правило расположенных на одной или нескольких больших печатных платах. По мере совершенствования микросхем БИС стало возможно реализовать рабочие характеристики центрального процессора мини -ЭВМ на одном кристалле высокой степени интеграции; таким образом, микро ЭВМ — это электронно-вычислительная машина, центральный процессор которой собран на нескольких, а зачастую на одной микросхеме БИС, а тип микросхемы ЦП или соответствующий микропроцессорный комплект определяет тип микроЭВМ. Например, на смену популярным мини-ЭВМ фирмы DEC PDP-11, ЦП которых занимал несколько печатных плат, пришло семейство ЭВМ под таким же названием, ЦП которых был собран на нескольких микросхемах БИС, заменивших большое количество микросхем малой и средней степени интеграции; приблизительно в то же время фирма Motorola представила высокопроизводительный микропроцессор МП (серии 68000), несомненно испытавший влияние PDP-11, рабочие характеристики которого во многом были сходны с характеристиками ЦП этой ЭВМ.

В основе большинства современных малых ЭВМ, являющихся на самом деле микроЭВМ, лежат впечатляющие характеристики современного поколения микропроцессоров. Не так давно возникло идиоматическое выражение «супермини-ЭВМ», по-видимому, для того, чтобы выделить класс ЭВМ, имеющих более высокие технические характеристики и подчас конкурирующих с большими и дорогостоящими ЭВМ, построенными в соответствии с традиционными техническими решениями. В некоторых случаях различия между ними относятся скорее к габаритным размерам или количеству внешних устройств, чем к степени интеграции ЦП.
